滤波器
通带频率18.8~20.6GHz, DC-16.9GHz≥80dBc, 16.9-17.85GHz≥70dBc, SMA
- ZBF25-C19.7-1.8G-178
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.8 | ~ | 20.6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-16.9 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 16.9-17.85 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 21.55-25 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 时延 ns |
|---|---|---|---|---|
| 17.8 | 14.04 | 16.24 | -79.57 | 1.3 |
| 18.07 | 12.86 | 12.93 | -63.16 | -0.19 |
| 18.34 | 21.69 | 18.25 | -45.26 | 0.29 |
| 18.61 | 14.28 | 19.51 | -20.43 | 1.18 |
| 18.89 | 1.15 | 1.15 | -1.2 | 2 |
| 19.16 | 1.07 | 1.07 | -0.65 | 1.57 |
| 19.43 | 1.04 | 1.07 | -0.69 | 1.37 |
| 19.7 | 1.23 | 1.2 | -0.77 | 1.28 |
| 19.97 | 1.21 | 1.22 | -0.45 | 1.43 |
| 20.24 | 1.16 | 1.15 | -0.7 | 1.51 |
| 20.51 | 1.14 | 1.16 | -0.8 | 2.06 |
| 20.79 | 86.7 | 53.14 | -18.77 | 1.11 |
| 21.06 | 9.79 | 9.57 | -48.63 | -0.04 |
| 21.33 | 9.14 | 9.44 | -67.95 | 0.24 |
| 21.6 | 10.95 | 12.22 | -79.29 |
参考实物图

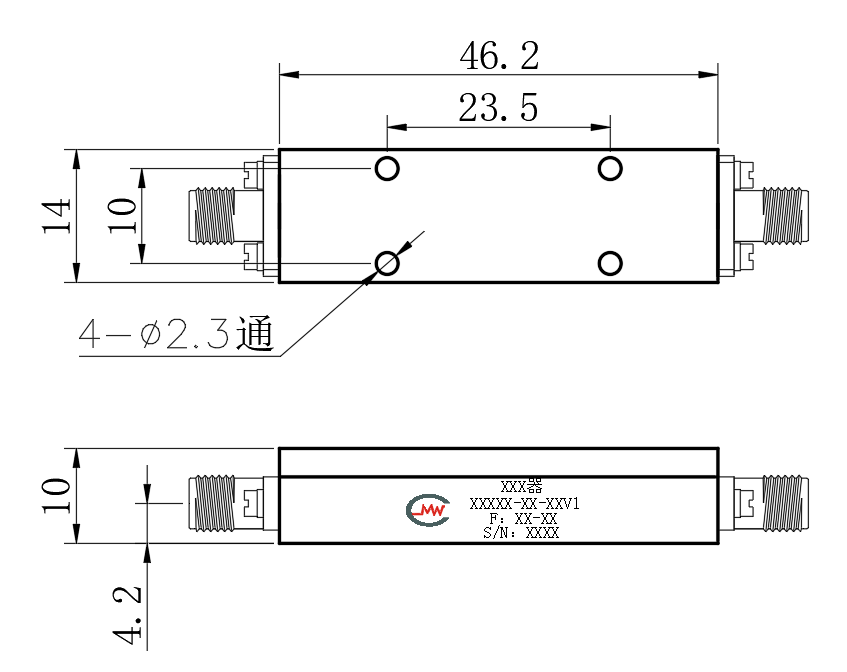

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
