产品
开关
DC~26.5GHz,单刀双掷 ,吸收式,20ms,2.92,24V
- DSW9-2R0-26.5G-2016
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率，吸收式开关。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 0.3@6GHz；0.8@26.5GHz | dB | ||
| 隔离度 | 70@6GHz；55@26.5GHz | dB | ||
| 驻波比 | 1.3@6GHz；1.7@26.5GHz |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 机械吸收式开关 |
| 开关时间 | 20ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20@6GHz；10@26.5GHzW设计保证 |
| 工作电压 | +24V |
| 工作电流 | 200mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 切换模式: 先断后和 |
控制电路示意图
端口定义
| 公共端口 | COM |
| 分路端口 | NO，NC |

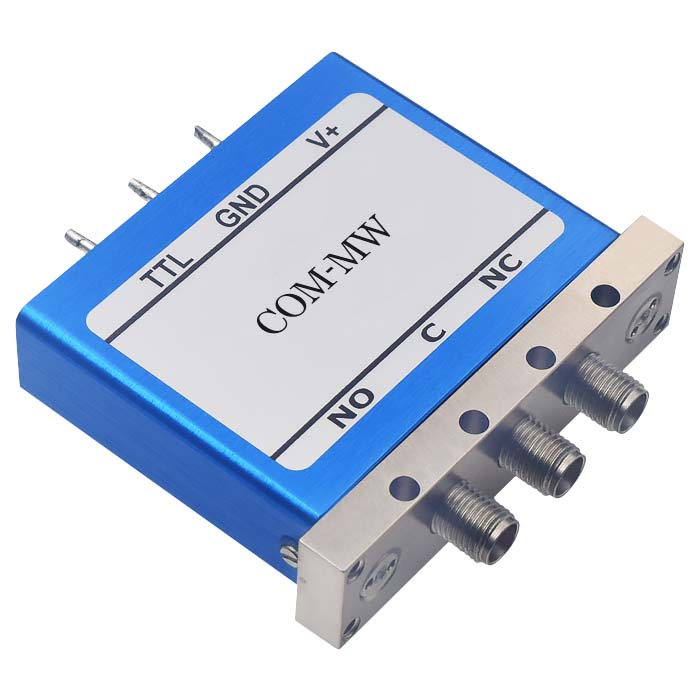

参考实物图

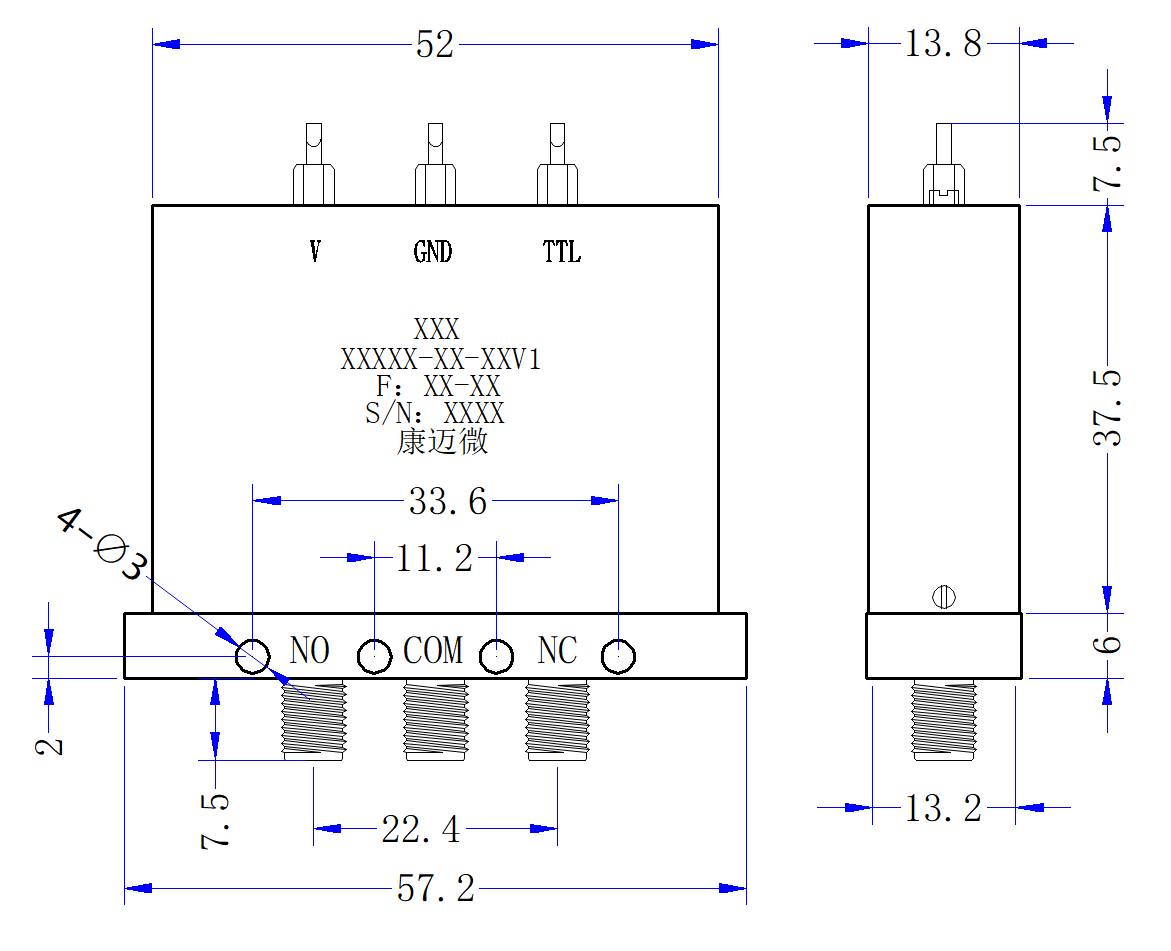

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
