产品
功分器
25~27GHz, 15W, 2路, 相位0°, 2.92
- ZPD8-2M25-27G-2374
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 25 | ~ | 27 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -65~+125℃设计保证 |
| 其它 | 损耗不包含理论损耗3dB |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S23 抑制 dB | S13 相位 ° |
|---|---|---|---|---|
| 24 | 1.15 | -3.3 | -24.21 | 0.2 |
| 24.29 | 1.13 | -3.42 | -24.96 | 0.14 |
| 24.57 | 1.1 | -3.41 | -25.61 | 0.08 |
| 24.86 | 1.07 | -3.41 | -26.31 | 0.01 |
| 25.14 | 1.05 | -3.43 | -26.71 | -0.04 |
| 25.43 | 1.03 | -3.36 | -26.87 | -0.43 |
| 25.71 | 1.01 | -3.35 | -26.58 | -0.83 |
| 26 | 1.04 | -3.36 | -25.65 | -1.26 |
| 26.29 | 1.08 | -3.42 | -24.81 | -1.62 |
| 26.57 | 1.12 | -3.49 | -23.94 | -1.67 |
| 26.86 | 1.15 | -3.37 | -22.76 | -1.5 |
| 27.14 | 1.2 | -3.4 | -22.02 | -1.74 |
| 27.43 | 1.25 | -3.47 | -21.45 | -2.12 |
| 27.71 | 1.27 | -3.39 | -20.99 | -2.06 |
| 28 | 1.29 | -3.3 | -20.64 | -1.73 |

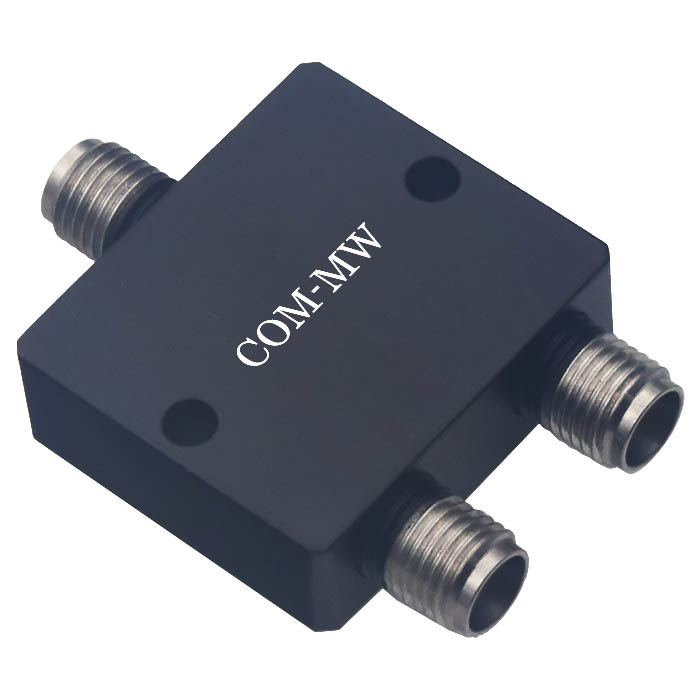

参考实物图

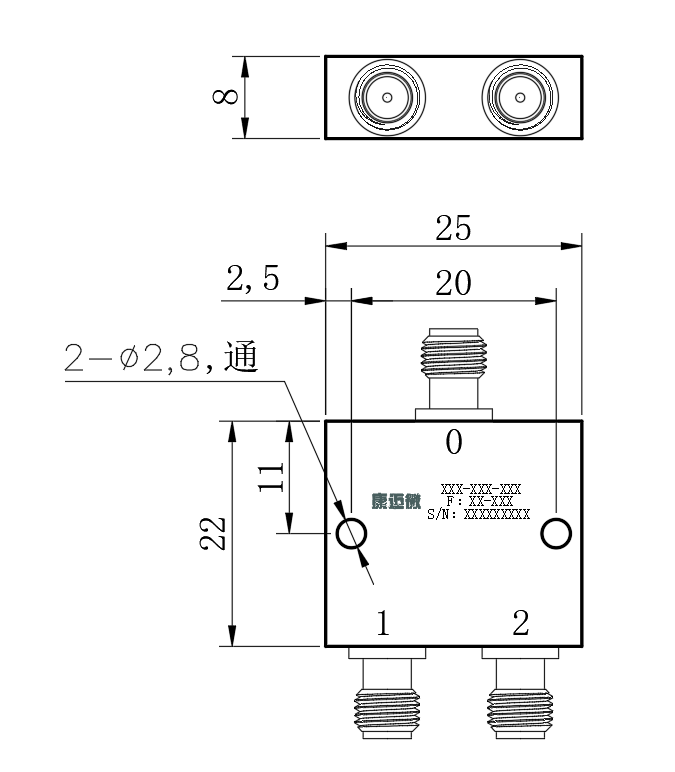

外形结构图（mm）

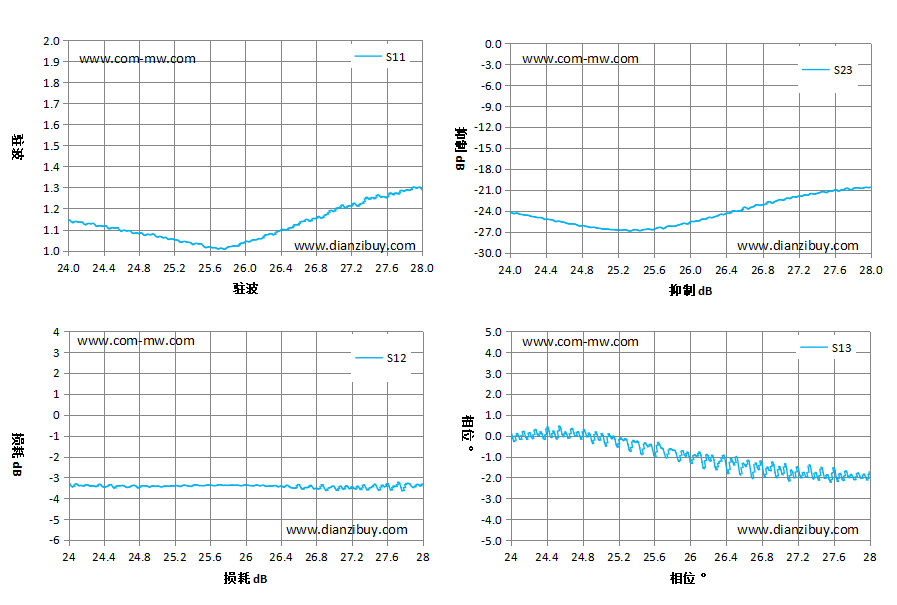

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
