2000~6000MHz,150W,90°电桥,表面贴装,工业级,替代IPP-7150
- 8H0026
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 150W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7150 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |
建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 1000.00 | 1.15 | 1.14 | -5.25 | -1.65 | -89.57 | -24.93 |
| 1393.00 | 1.14 | 1.11 | -3.93 | -2.37 | -89.66 | -24.89 |
| 1786.00 | 1.13 | 1.07 | -3.33 | -2.85 | -89.35 | -26.57 |
| 2179.00 | 1.12 | 1.02 | -3.12 | -3.05 | -89.03 | -27.57 |
| 2571.00 | 1.08 | 1.02 | -3.13 | -3.07 | -89.10 | -27.76 |
| 2964.00 | 1.02 | 1.06 | -3.26 | -3.02 | -89.10 | -25.43 |
| 3357.00 | 1.02 | 1.06 | -3.44 | -2.95 | -89.35 | -24.19 |
| 3750.00 | 1.06 | 1.09 | -3.52 | -2.96 | -90.08 | -23.64 |
| 4143.00 | 1.02 | 1.07 | -3.40 | -3.07 | -90.41 | -24.88 |
| 4536.00 | 1.04 | 1.03 | -3.25 | -3.19 | -90.16 | -28.95 |
| 4929.00 | 1.12 | 1.11 | -3.14 | -3.33 | -90.31 | -39.74 |
| 5321.00 | 1.16 | 1.18 | -3.10 | -3.44 | -90.83 | -32.81 |
| 5714.00 | 1.16 | 1.19 | -3.11 | -3.35 | -90.54 | -24.13 |
| 6107.00 | 1.20 | 1.32 | -3.67 | -3.14 | -91.47 | -20.98 |
| 6500.00 | 1.32 | 1.50 | -4.34 | -2.87 | -94.59 | -18.22 |

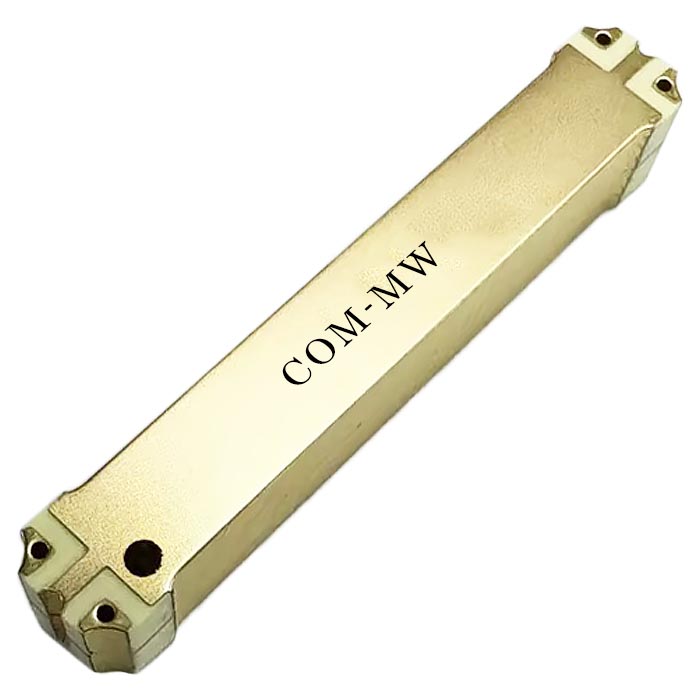

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
