功分器
10~6000MHz, 1W, 6路, 0°, SMA
- ZPD25-6M0-6G-170
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 6000 | MHz |
| 插入损耗 | 16 | dB | ||
| 隔离度 | 12 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+55℃设计保证 |
| 储存温度 | -55~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4,5,6 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|
| 0.01 | 1.1 | -15.13 | -16.42 | |
| 0.64 | 1.1 | -15.22 | -16.51 | 0.23 |
| 1.29 | 1.11 | -15.27 | -16.56 | 0.6 |
| 1.93 | 1.11 | -15.35 | -16.66 | 0.96 |
| 2.57 | 1.13 | -15.54 | -16.85 | 1.29 |
| 3.21 | 1.13 | -15.66 | -16.95 | 1.2 |
| 3.86 | 1.17 | -15.67 | -16.96 | 1.4 |
| 4.5 | 1.18 | -15.49 | -16.85 | 1.97 |
| 5.14 | 1.18 | -15.27 | -16.74 | 2.35 |
| 5.79 | 1.23 | -15.13 | -16.68 | 2.75 |
| 6.43 | 1.24 | -15.08 | -16.6 | 2.96 |
| 7.07 | 1.25 | -15 | -16.46 | 3.23 |
| 7.71 | 1.25 | -14.85 | -16.29 | 3.57 |
| 8.36 | 1.26 | -14.57 | -16.21 | 3.85 |
| 9 | 1.23 | -14.36 | -16.31 | 4.5 |

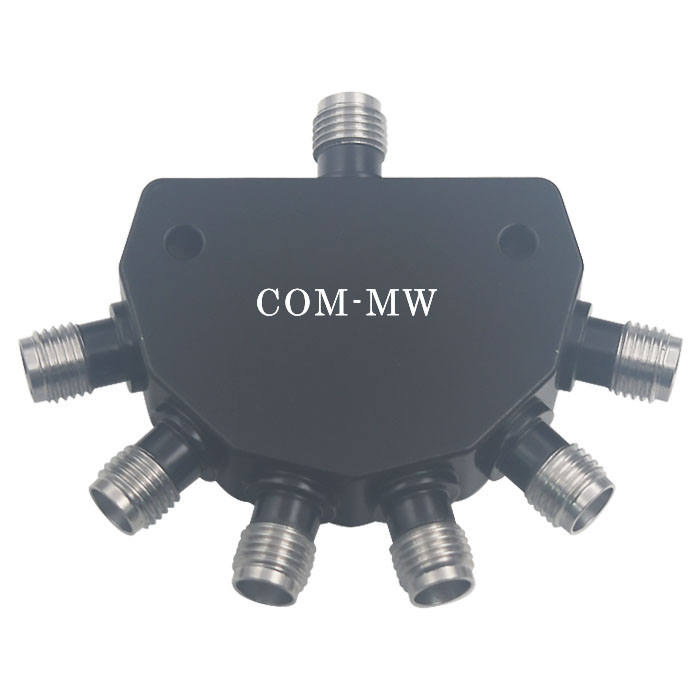

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
