功分器
0~70GHz, 0.5W, 2路, 0°, 1.85-F
- ZPD25-2M0-70G-148
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 70 | GHz |
| 插入损耗 | 11 | dB | ||
| 隔离度 | 8 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 8 | ° |
其它参数
| 功率容量 | 0.5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S32 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.05 | -7.4 | -7.4 | -8.69 |
| 5.01 | 1.15 | 1.23 | -7.4 | -7.46 | -8.89 |
| 10.01 | 1.21 | 1.35 | -7.44 | -7.48 | -9.11 |
| 15.01 | 1.12 | 1.29 | -7.56 | -7.47 | -9.39 |
| 20.01 | 1.05 | 1.25 | -7.72 | -7.57 | -9.49 |
| 25.01 | 1.12 | 1.23 | -7.61 | -7.54 | -9.79 |
| 30.01 | 1.43 | 1.53 | -7.47 | -7.38 | -10.25 |
| 35.01 | 1.16 | 1.35 | -7.18 | -7.1 | -10.15 |
| 40 | 1.25 | 1.42 | -7.54 | -7.47 | -11.01 |
| 45 | 1.23 | 1.29 | -7.62 | -7.63 | -11.67 |
| 50 | 1.43 | 1.25 | -7.92 | -7.97 | -12.52 |
| 55 | 1.26 | 1.23 | -8.56 | -8.41 | -13.29 |
| 60 | 1.13 | 1.32 | -8.73 | -8.45 | -12.58 |
| 65 | 1.25 | 1.15 | -8.95 | -8.83 | -13.76 |
| 70 | 1.17 | 1.18 | -9.36 | -9.38 | -15.16 |

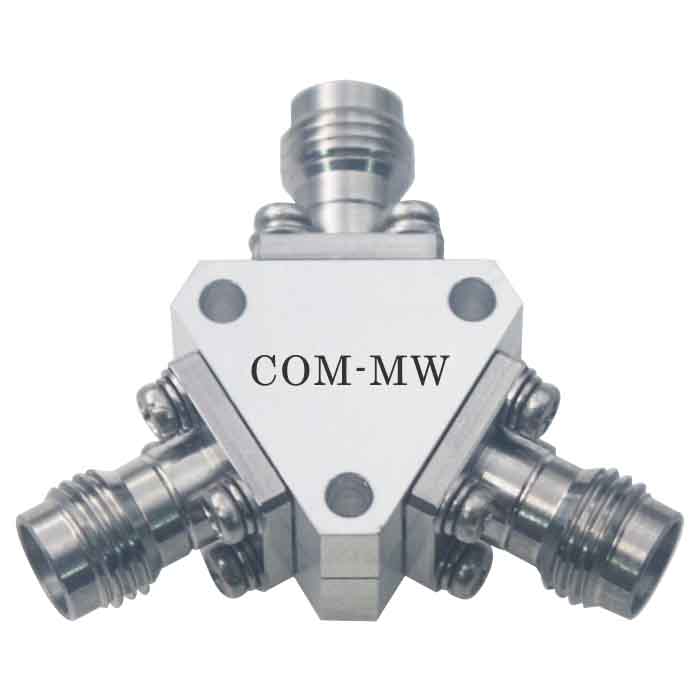

参考实物图

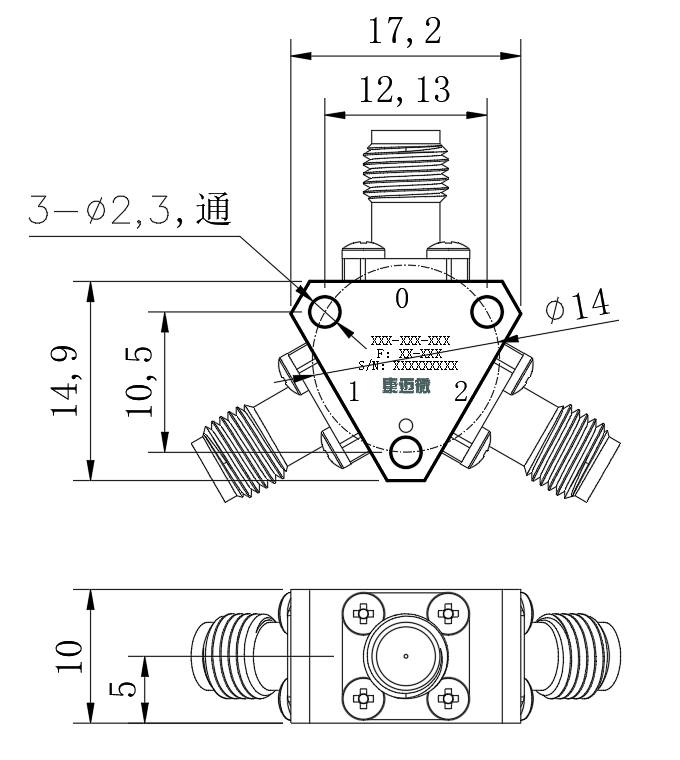

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
