滤波器
通带频率 DC~4GHz,5.9GHz≥20dB,6.5-16GHz≥40dB,SMA-K可拆,工业级
- ZLPF8-M0-4G-2569
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
大功率，低损耗。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 4 | GHz |
| 通带损耗 | / | / | 1.3 | 1.7 | dB | |
| 通带驻波 | / | / | 1.35 | |||
| 带外抑制 | 5.9 | GHz≥ | 20 | dB | ||
| 带外抑制 | 6.5-16 | GHz≥ | 40 | dB |
其它参数
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.06 | -0.3 | 0.38 |
| 429 | 1.13 | -0.44 | 0.21 |
| 857 | 1.15 | -0.54 | 0.21 |
| 1286 | 1.12 | -0.62 | 0.22 |
| 1714 | 1.07 | -0.71 | 0.22 |
| 2143 | 1.02 | -0.81 | 0.23 |
| 2571 | 1.01 | -0.93 | 0.24 |
| 3000 | 1.06 | -1.06 | 0.25 |
| 3429 | 1.13 | -1.26 | 0.27 |
| 3857 | 1.2 | -1.53 | 0.3 |
| 4286 | 1.13 | -1.91 | 0.36 |
| 4714 | 1.37 | -2.94 | 0.47 |
| 5143 | 3.45 | -7.35 | 0.5 |
| 5571 | 8.02 | -16.92 | 0.38 |
| 6000 | 11.95 | -29.38 | 0.23 |

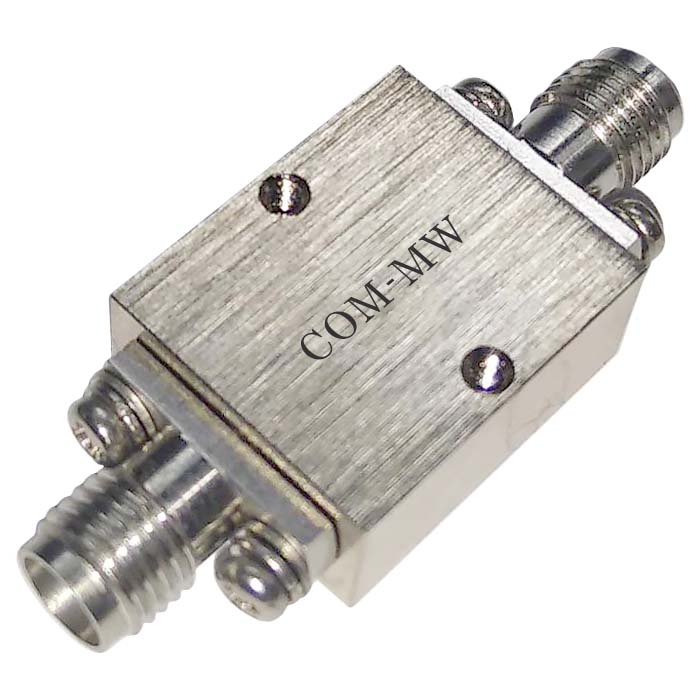

参考实物图

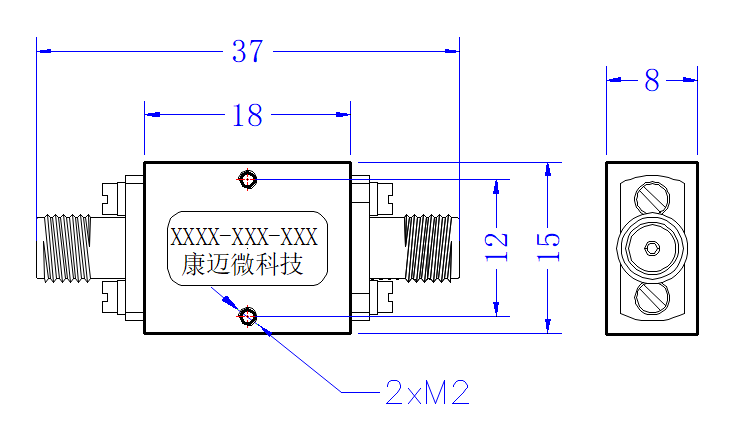

外形结构图（mm）

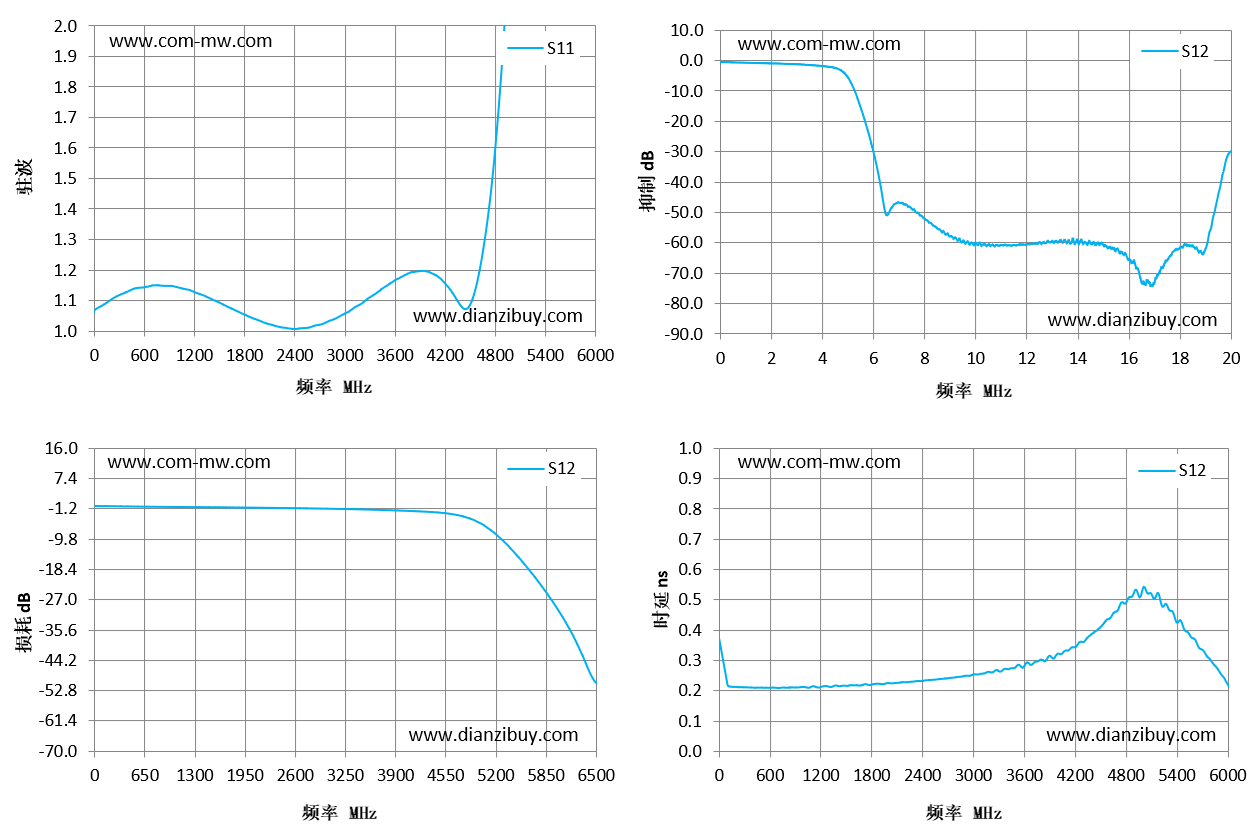

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
