低噪声放大器
50~4000MHz, 增益20dB, 噪声系数2.9dB, P-1dB功率20dBm, N -K
- DLNA8-50-4000-2542
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 50 | ~ | 4000 | MHz |
| 增益 | 20 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 2.9 | dB | ||
| 驻波比 | 2.0 | |||
| P-1dB功率 | 20 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | N-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1dB功率 dBm |
| 50 | 1.43 | 1.82 | 26.57 | 1.9 | 20.4 |
| 368 | 1.25 | 1.08 | 25.68 | 1.4 | 21.2 |
| 686 | 1.19 | 1.22 | 25.62 | 1.39 | 20.51 |
| 1004 | 1.17 | 1.36 | 25.61 | 1.34 | 20.48 |
| 1321 | 1.23 | 1.49 | 25.75 | 1.42 | 20.52 |
| 1639 | 1.37 | 1.64 | 25.85 | 1.6 | 20.5 |
| 1957 | 1.51 | 1.78 | 25.84 | 1.48 | 20.71 |
| 2275 | 1.59 | 1.86 | 25.8 | 1.42 | 20.8 |
| 2593 | 1.54 | 1.91 | 25.8 | 1.63 | 20.75 |
| 2911 | 1.39 | 1.89 | 25.62 | 1.47 | 20.73 |
| 3229 | 1.21 | 1.79 | 25.28 | 1.51 | 21.12 |
| 3546 | 1.08 | 1.76 | 24.49 | 1.69 | 19.73 |
| 3864 | 1.1 | 1.65 | 23.82 | 1.92 | 20.18 |
| 4182 | 1.17 | 1.55 | 23.36 | 2.03 | 20.33 |
| 4500 | 1.15 | 1.57 | 23.13 | 2.05 | 20.03 |

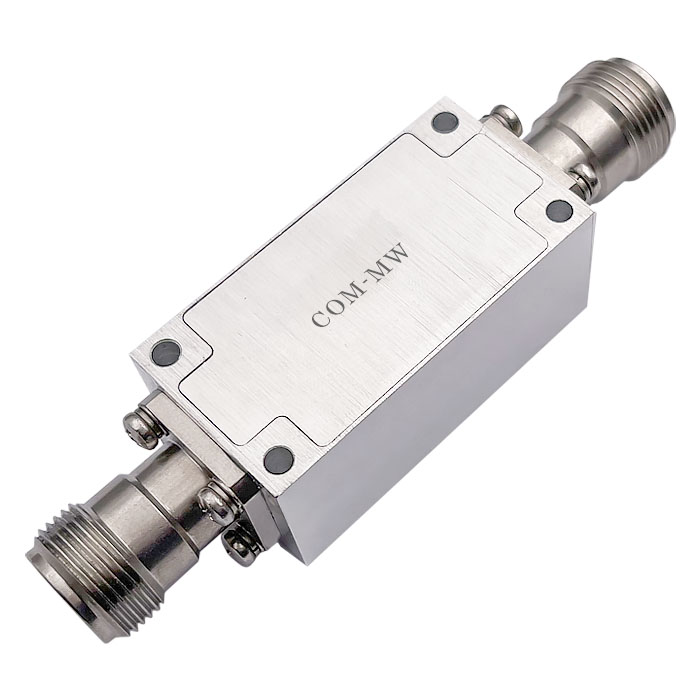

参考实物图

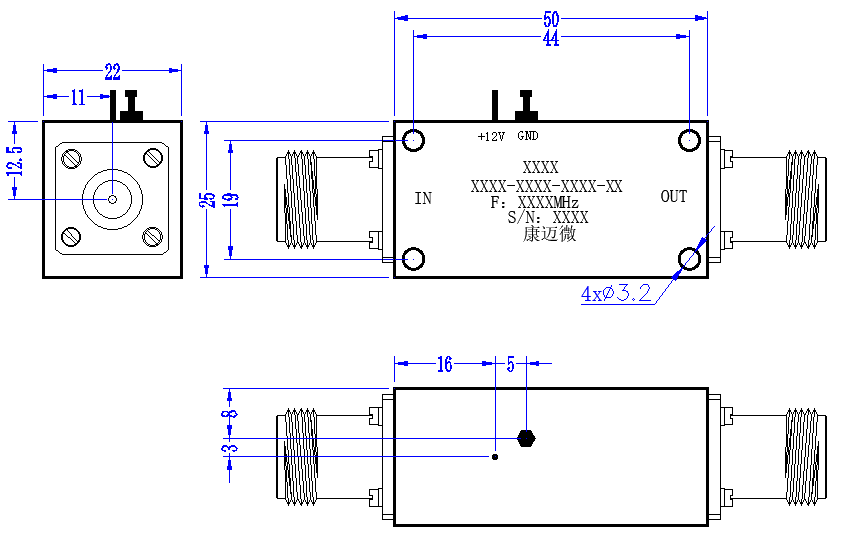

外形结构图（mm）

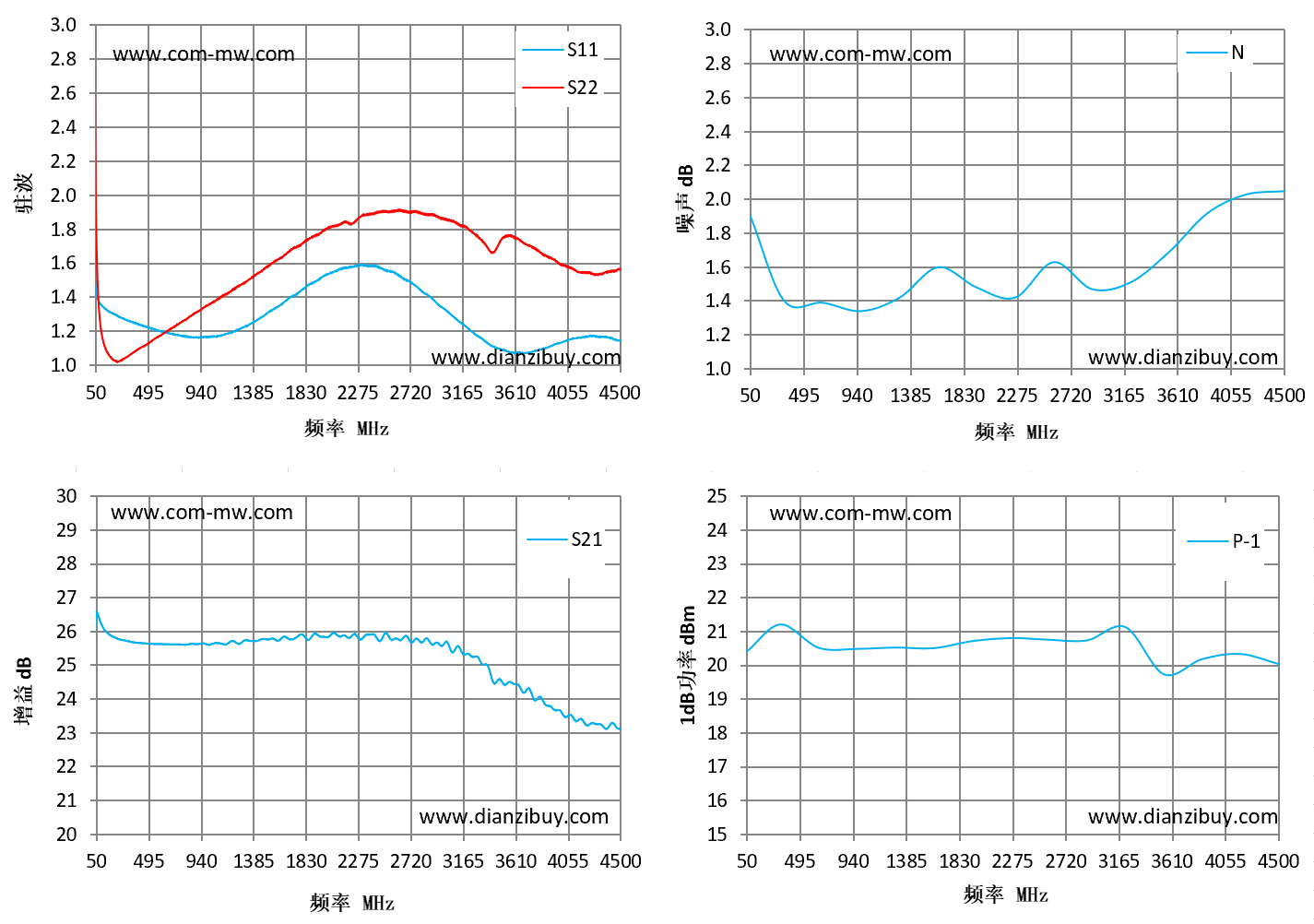

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
