左旋平面螺旋天线
工作频率2~18GHz, 增益dBi@2-4GHz, 增益dBi@4-12GHz, 增益dBi@12-18GHz, 左旋圆极化, SMP
- ZLX7-Z2-18G-1415
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
平面螺旋天线主要用于EMC、侦察、测试， 遥感等领域。整个工作带宽具备优越的阻抗匹配和辐射方向的控制性能， 具有超带宽、电压驻波比小、性能稳定、结构紧凑、重量轻等特点。我们可以根据客户需求定制各种特殊规格的右旋或左旋圆极化平面螺旋天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 增益 | -6 | dBi@2-4GHz | ||
| 增益 | 0 | dBi@4-12GHz | ||
| 增益 | -2 | dBi@12-18GHz | ||
| 驻波比 | 2.5 | |||
| 3dB波束宽度 | 50 | ° | ||
| 轴比 | 4 | dB |
其它参数
| 极化方式 | 左旋圆极化 |
| 接口形式 | SMP-K |
| 外形尺寸 | 40*40*38mm（不含连接器） |
| 估算重量 | 0.12Kg |
| 表面 | 灰色烤漆 |
| 工作温度 | -55~+85℃设计保证 |

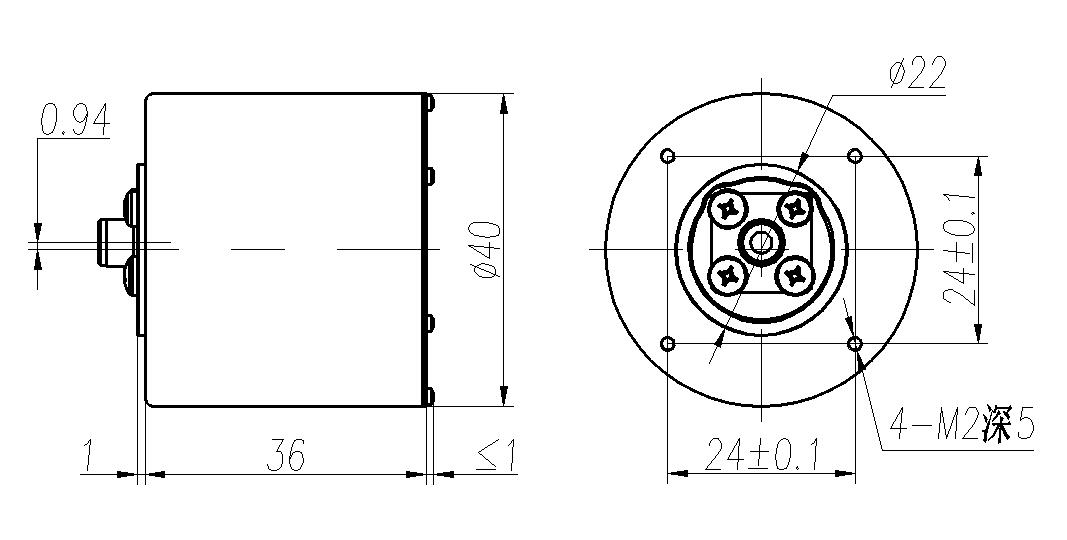

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

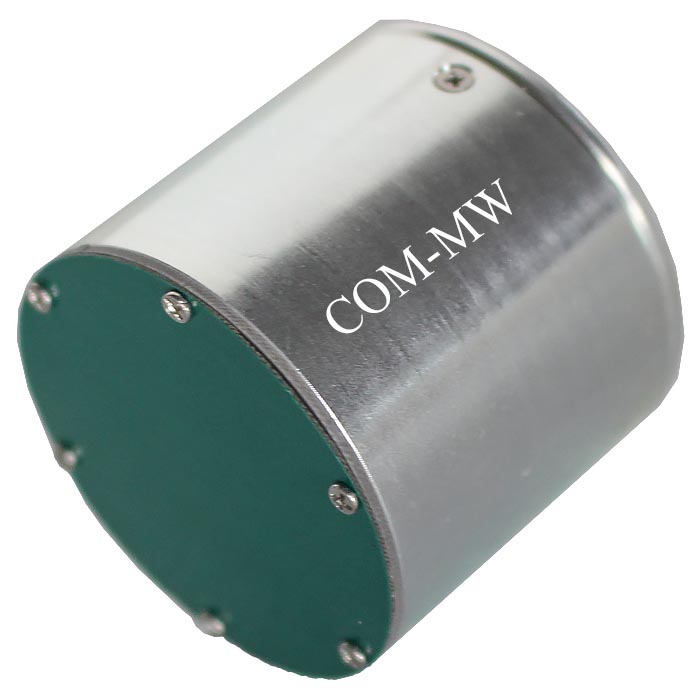

参考实物图

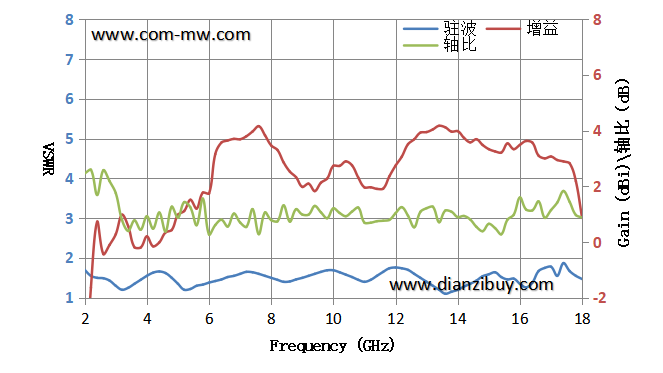

典型测试曲线

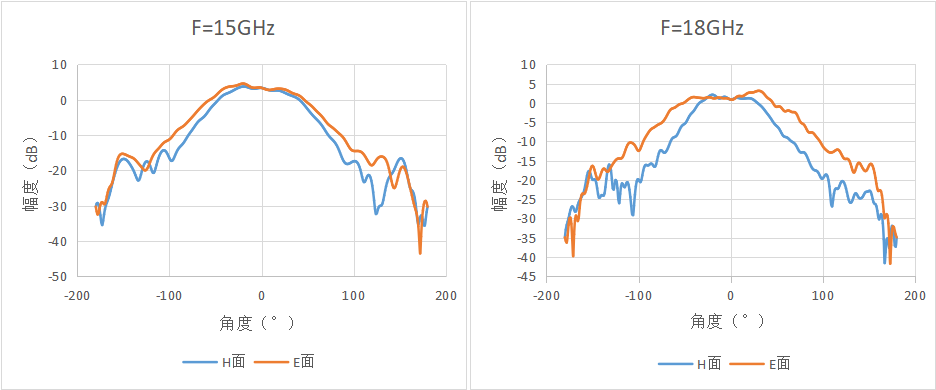

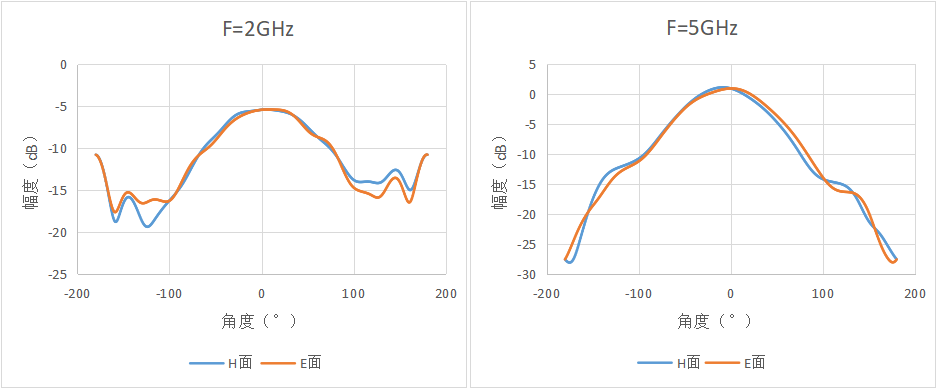

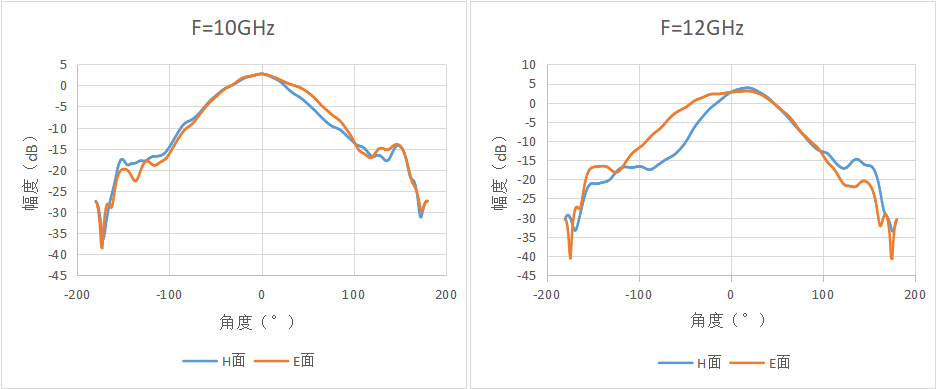

典型方向图
