产品
喇叭天线
工作频率 1~6GHz,增益 18dBi,线极化 ,L29-K
- ZLB7-1-6G-2063-V2
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
喇叭天线是面天线，波导管终端渐变张开的圆形或矩形截面的微波天线，是使用最广泛的一类微波天线。 喇叭天线的结构比较简单，方向图也比较简单而容易控制，一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 增益 | 18 | dBi | ||
| 驻波比 | 2 | |||
| 3dB波束宽度 | 6 | 45 | ° | |
| 承受功率 | 500 | W 设计保证 |
其它参数
| 极化方式 | 线极化 |
| 接口形式 | L29-K |
| 外形尺寸 | 805*444*358mm |
| 估算重量 | 7.6Kg |
| 表面 | 喷砂本导 |
| 工作温度 | -30~+60℃设计保证 |
| 储存温度 | -45~+85℃设计保证 |
| 其它 | 可选购天线架型号TXJ7-1000-2059 |

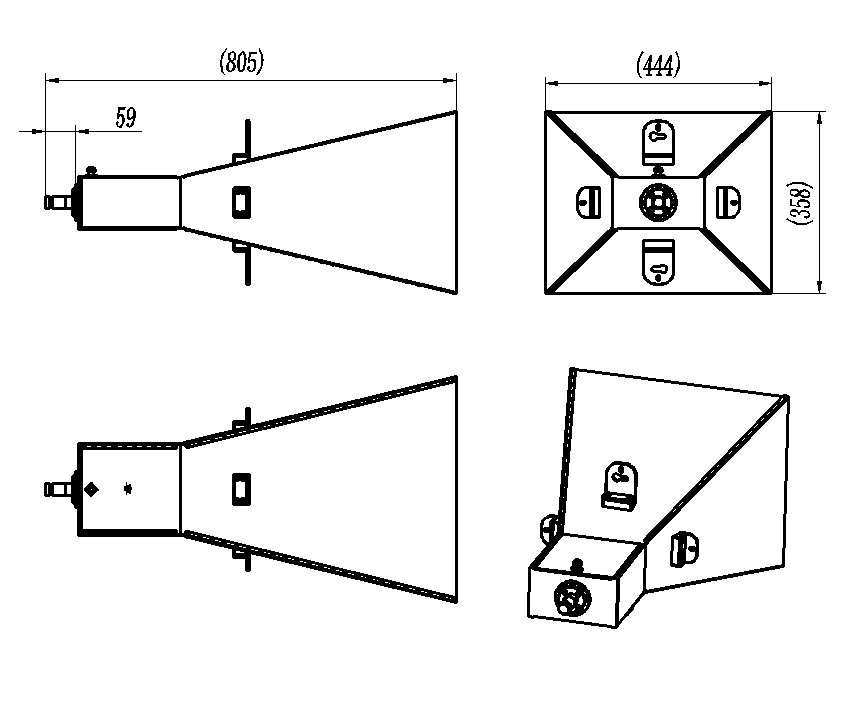

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；
参考实物图

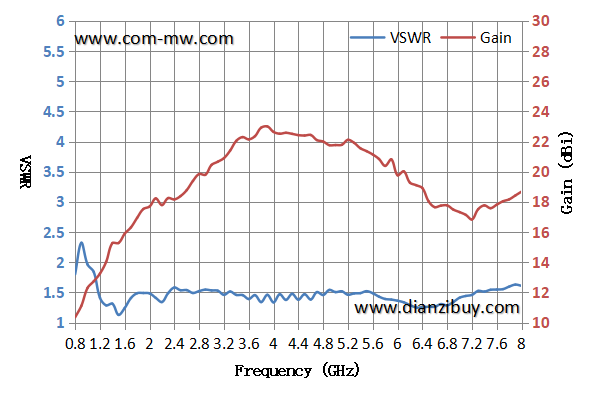

典型测试曲线
典型方向图
