滤波器
通带频率DC~2.5GHz, 4-5.2GHz≥40dBc, 5.2-6.4GHz≥20dBc, L29-MF
- ZLPF25-C0-2.5G-187
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2.5 | GHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带外抑制 | 4-5.2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 5.2-6.4 | GHz≥ | 20 | dBc | ||
| 通带驻波 | / | / | 1.3 | |||
| 重量 | 700 | g |
其它参数
| 接口形式 | L29-MF |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 600W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | 1ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.29 | 1.02 | -0.07 | -0.08 | 0.9 |
| 0.57 | 1.07 | -0.09 | -0.11 | 0.9 |
| 0.86 | 1.06 | -0.11 | -0.12 | 0.91 |
| 1.14 | 1.04 | -0.12 | -0.13 | 0.92 |
| 1.43 | 1.1 | -0.14 | -0.14 | 0.93 |
| 1.71 | 1.18 | -0.17 | -0.18 | 0.95 |
| 2 | 1.04 | -0.16 | -0.16 | 0.98 |
| 2.29 | 1.09 | -0.18 | -0.19 | 1.02 |
| 2.57 | 1.07 | -0.2 | -0.2 | 1.11 |
| 2.86 | 1.1 | -0.23 | -0.24 | 1.28 |
| 3.14 | 1.87 | -0.75 | -0.75 | 1.64 |
| 3.43 | 63.86 | -14.45 | -14.44 | 1.56 |
| 3.71 | 66.45 | -35.57 | -35.71 | 0.38 |
| 4 | 106.11 | -55.07 | -55.09 | 1.29 |

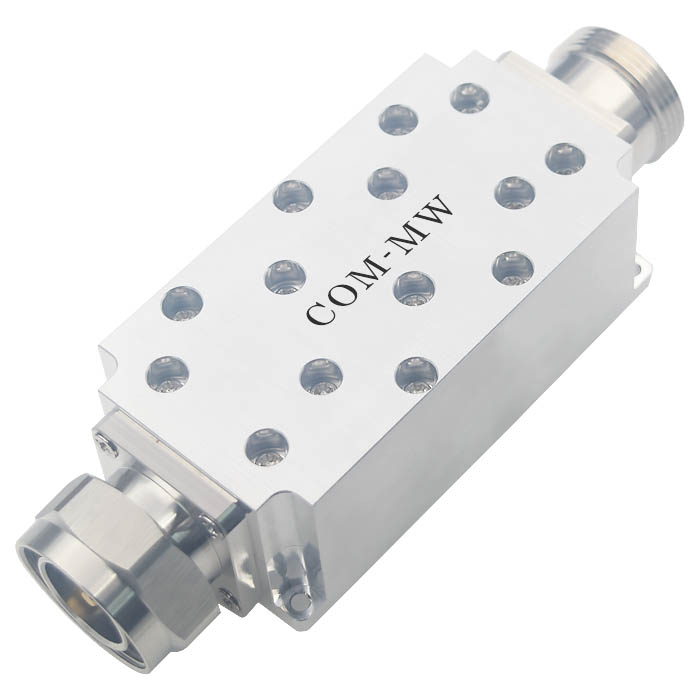

参考实物图

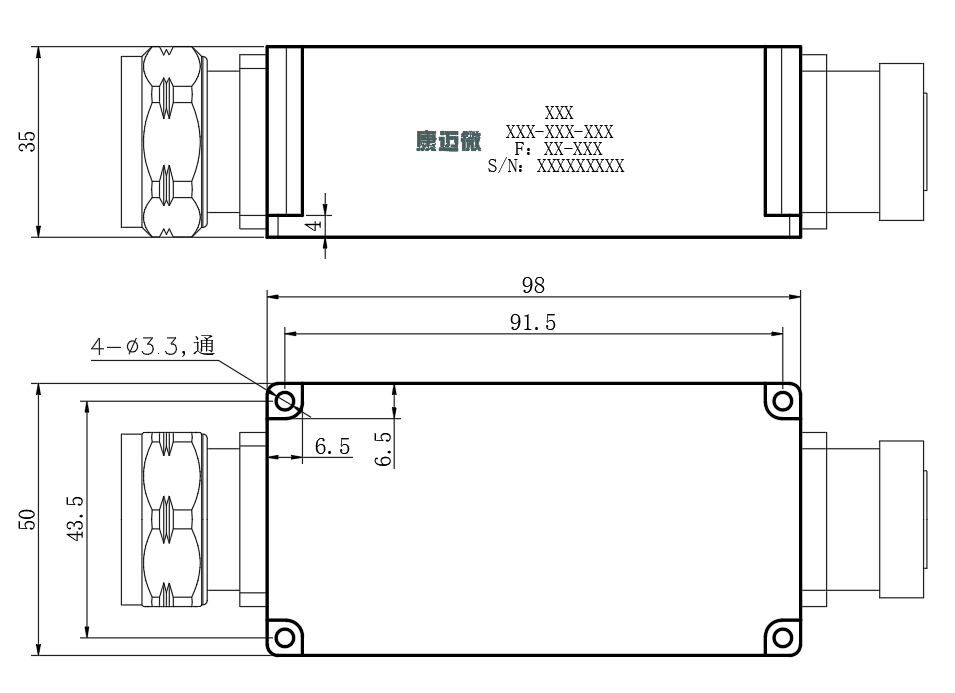

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
