6~18GHz, 单刀六掷 , 吸收式, 100ns, SMA
- DSW8-6R6000-18000-1107
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 6.0 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 2 |
其它参数
| 开关路数 | 单刀六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 70mA |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6 |
典型测试数据
| 频率 GHz | 驻波 | 损耗 dB | 隔离 dB |
|---|---|---|---|
| 5 | 1.37 | -1.84 | -86.06 |
| 6 | 1.22 | -1.95 | -87.4 |
| 7 | 1.22 | -2.13 | -87.23 |
| 8 | 1.52 | -2.38 | -86.05 |
| 9 | 1.16 | -2.26 | -85.4 |
| 10 | 1.28 | -2.3 | -83.17 |
| 11 | 1.28 | -2.45 | -84.43 |
| 12 | 1.36 | -2.62 | -83.9 |
| 13 | 1.18 | -2.99 | -81.52 |
| 14 | 1.48 | -3.63 | -73.91 |
| 15 | 1.86 | -3.84 | -72.67 |
| 16 | 1.29 | -4.35 | -73.89 |
| 17 | 1.68 | -5.02 | -73.07 |
| 18 | 1.5 | -5.65 | -72.07 |
| 19 | 1.3 | -6.6 | -66.73 |

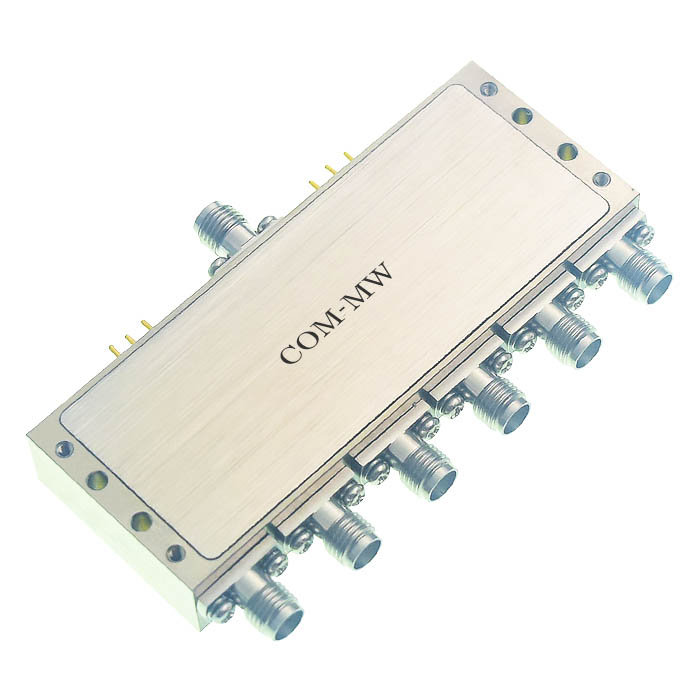

参考实物图
外形结构图（mm）

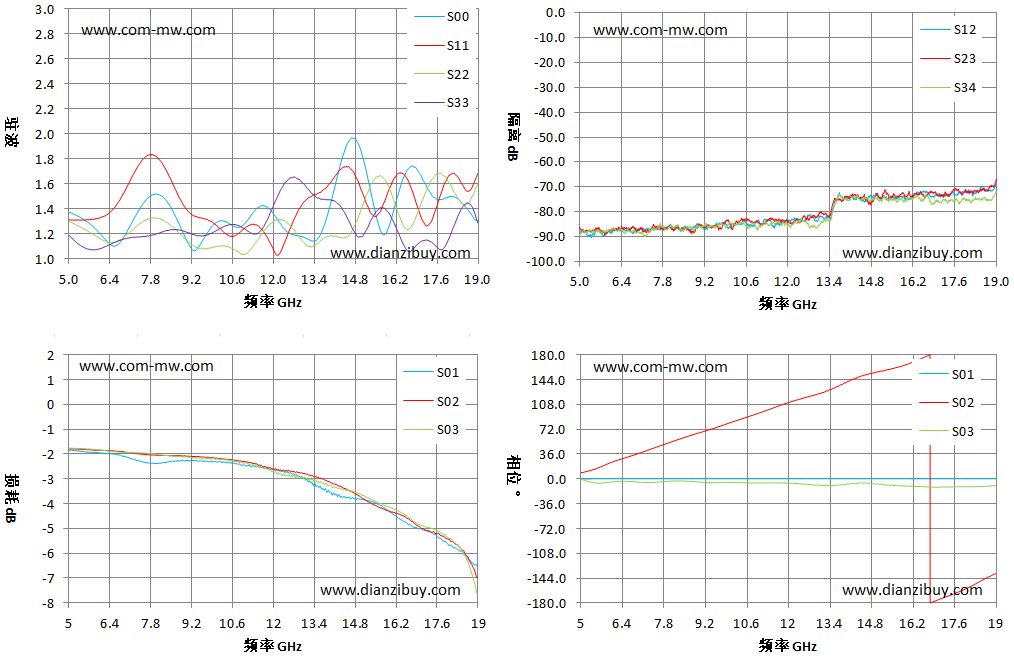

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
