功分器
1~300MHz, 2W, 3路, 相位0°, SMA
- ZPD8-3L1-300-1053
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，高隔离度。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 300 | MHz |
| 插入损耗 | 1 | 1.5 | dB | |
| 隔离度 | 20 | 25 | dB | |
| 输入驻波比 | 1.2 | 1.3 | ||
| 输出驻波比 | 1.2 | 1.25 | ||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 2W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 1 | -5.2 | -31.2 | 1.2 | 1.06 |
| 10 | -4.96 | -31.4 | 1.16 | 1.01 |
| 50 | -4.99 | -31.1 | 1.15 | 1.01 |
| 100 | -5.08 | -29.5 | 1.15 | 1.03 |
| 150 | -5.16 | -28.5 | 1.15 | 1.04 |
| 200 | -5.25 | -28.1 | 1.13 | 1.05 |
| 250 | -5.35 | -28.8 | 1.11 | 1.07 |
| 300 | -5.46 | -30.9 | 1.07 | 1.09 |
| 350 | -5.62 | -36.5 | 1.08 | 1.11 |

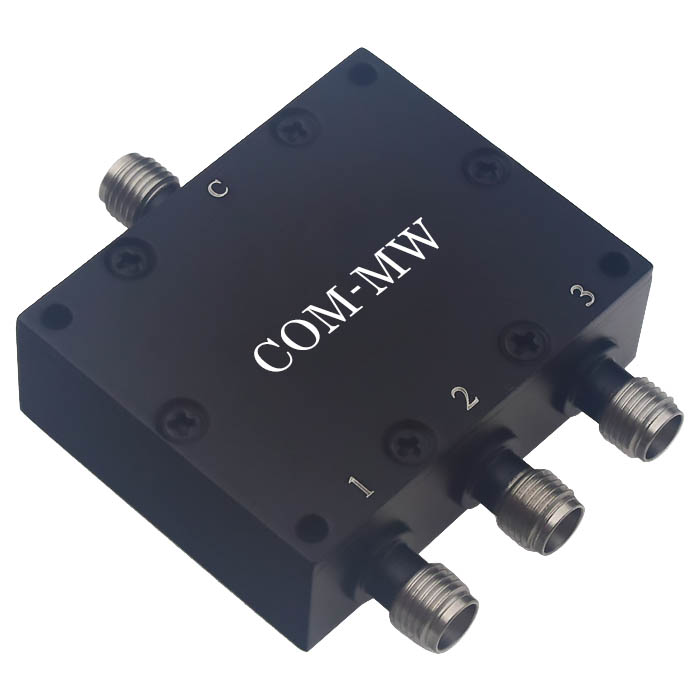

参考实物图

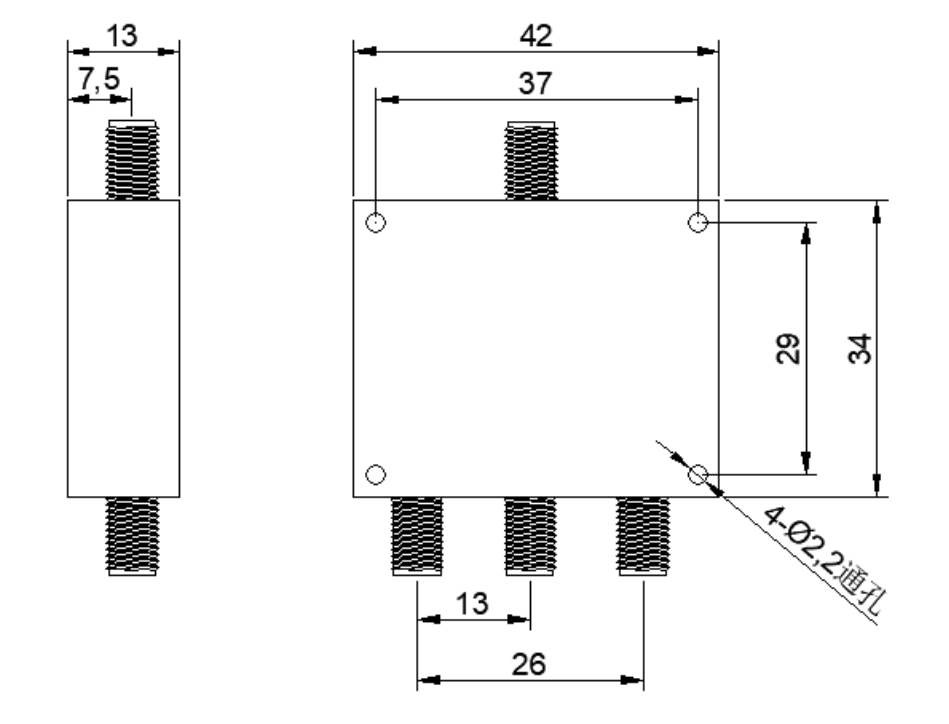

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
