DC~18GHz,单刀十二掷,TTL控制,吸收式,15ms,SMA,24V,200万次
- DSW9-12R0-18G-3329
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.6 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 50 | dB@18G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.6 | @18G | ||
| 功率容量 | 80 | W@6G | ||
| 功率容量 | 50 | W@18G |
其它参数
| 开关路数 | 单刀十二掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械吸收式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB Pin26 Male |
| 开关顺序 | 先断后合 |
典型测试曲线图

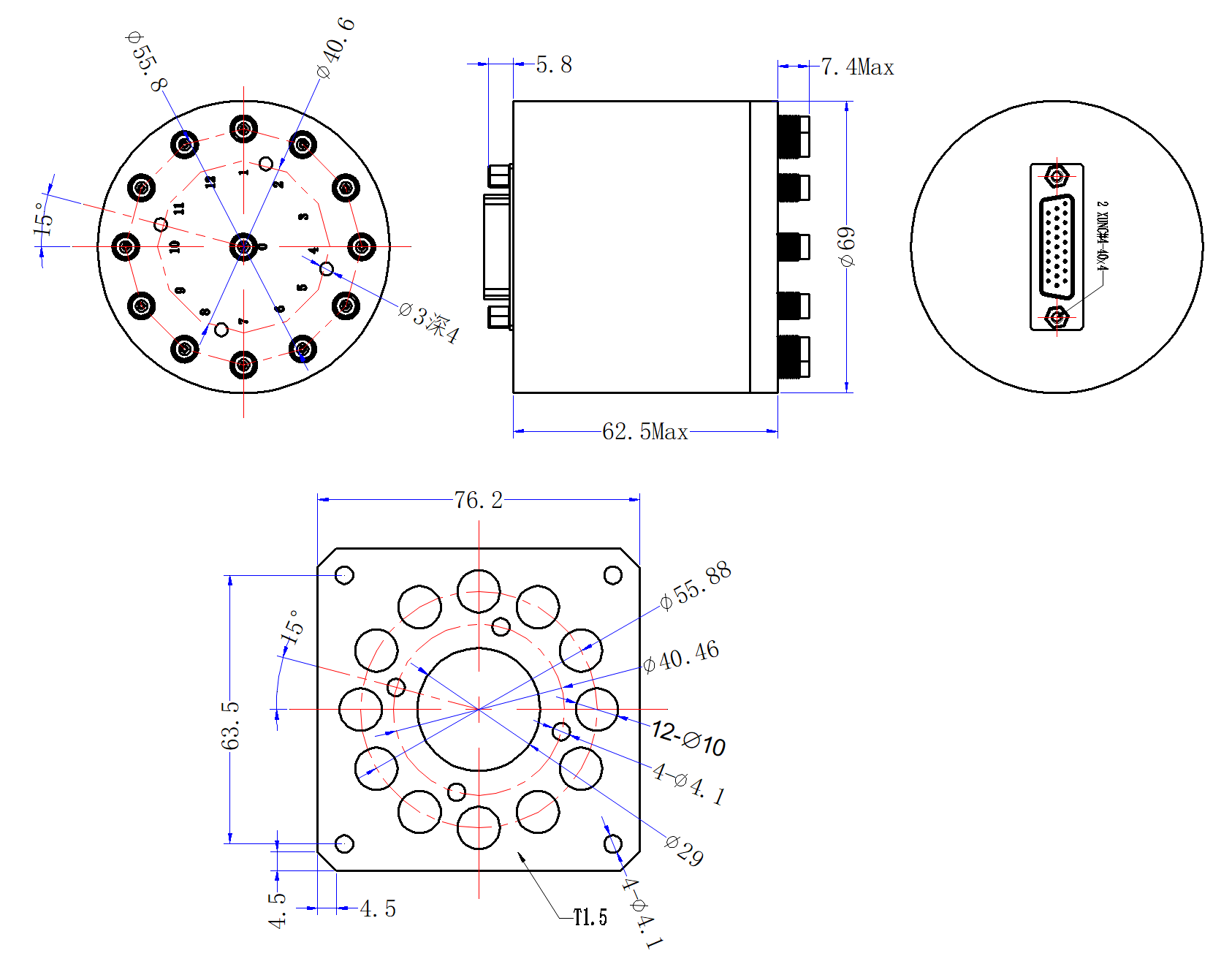

外形结构图（mm）
控制引脚定义
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 4 | TTL高电平，其它低电平 | RF 0-4 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | TTL高电平，其它低电平 | RF 0-7 |
| Pin 8 | TTL高电平，其它低电平 | RF 0-8 |
| Pin 9 | TTL高电平，其它低电平 | RF 0-9 |
| Pin 10 | TTL高电平，其它低电平 | RF 0-10 |
| Pin 11 | TTL高电平，其它低电平 | RF 0-11 |
| Pin 12 | TTL高电平，其它低电平 | RF 0-12 |
| Pin 13 | +24V | / |
| Pin 14 | GND | / |
| Pin 15~26 | 不使用 | / |
