产品
耦合器
1000~6000MHz, 耦合度40dB, N , 500W
- ZDC8-40MC1-6G-2673
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -JK |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN（N-J） | OUT（N-K） |
| 输出端口 | OUT（N-K） | IN（N-J） |
| 耦合端口 | 正向-40dB（SMA-K） | 反向-40dB（SMA-K） |
典型测试数据
| 频率 GHz | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S24 耦合 dB | S14 方向性 |
|---|---|---|---|---|---|
| 0.8 | 1.11 | -0.16 | -41.18 | -41.78 | -26.55 |
| 1.21 | 1.17 | -0.19 | -39.66 | -40.23 | -27.63 |
| 1.61 | 1.18 | -0.18 | -39.72 | -40.08 | -26.78 |
| 2.02 | 1.07 | -0.2 | -40.23 | -40.31 | -24.89 |
| 2.43 | 1.16 | -0.24 | -40.22 | -40.24 | -22.89 |
| 2.84 | 1.07 | -0.19 | -39.66 | -39.89 | -24.6 |
| 3.24 | 1.03 | -0.21 | -39.75 | -39.9 | -24.95 |
| 3.65 | 1.07 | -0.28 | -40.34 | -39.94 | -20.37 |
| 4.06 | 1.09 | -0.33 | -40.33 | -39.97 | -19.32 |
| 4.46 | 1.1 | -0.27 | -39.69 | -39.68 | -22.18 |
| 4.87 | 1.11 | -0.22 | -39.54 | -39.72 | -24.41 |
| 5.28 | 1.17 | -0.4 | -40.29 | -39.94 | -20.48 |
| 5.69 | 1.23 | -0.38 | -40.3 | -39.94 | -19.21 |
| 6.09 | 1.09 | -0.39 | -39.64 | -39.82 | -21.37 |
| 6.5 | 1.07 | -0.42 | -40.02 | -40.33 | -26.56 |

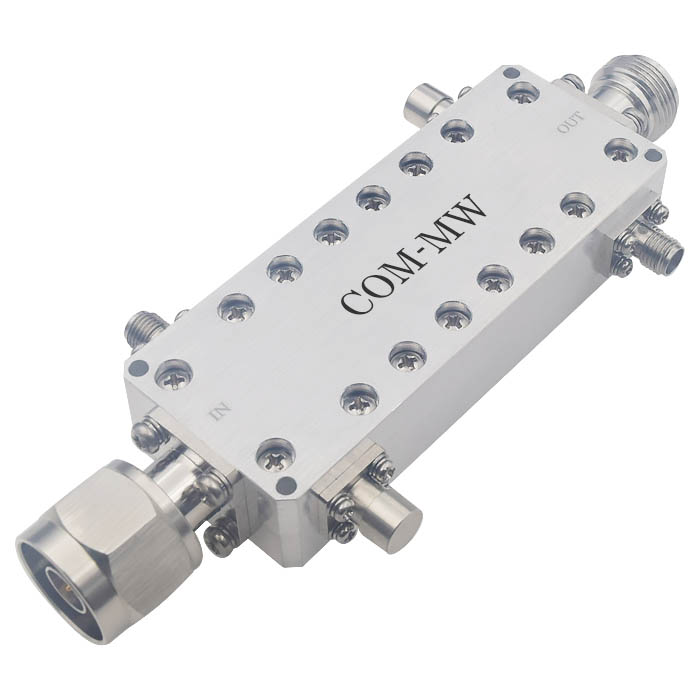

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
