产品
开关
0.009~12000MHz, 单刀四掷 , 反射式, SMA, 0.4W
- DSW8-4R0.009-12000-1774
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 12000 | MHz |
| 插入损耗 | 2.8 | 3.3 | dB | |
| 隔离度 | 25 | dB | ||
| 驻波比 | 1.7 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 150ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.4W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | +3.3V；-3.3V |
| 工作电流 | 50mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 控制电压3.3v |
真值表
| 端口 | C1 | C2 |
|---|---|---|
| J1 | 1 | 1 |
| J2 | 0 | 1 |
| J3 | 1 | 0 |
| J4 | 0 | 0 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S10 损耗 dB | S20 损耗 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 0.1 | 1.12 | 1.12 | -0.56 | -0.56 | -79.99 |
| 0.93 | 1.12 | 1.32 | -0.84 | -0.81 | -54.75 |
| 1.86 | 1.15 | 1.33 | -1 | -1.04 | -47.81 |
| 2.79 | 1.27 | 1.12 | -1.06 | -1.23 | -43.2 |
| 3.71 | 1.61 | 1.57 | -1.42 | -1.25 | -39.48 |
| 4.64 | 1.47 | 1.64 | -1.57 | -1.29 | -36.94 |
| 5.57 | 1.28 | 1.55 | -1.62 | -1.34 | -35.65 |
| 6.5 | 1.63 | 1.48 | -1.72 | -1.43 | -34.75 |
| 7.43 | 1.86 | 1.63 | -2.06 | -1.68 | -33.83 |
| 8.36 | 1.61 | 1.63 | -2.06 | -1.76 | -31 |
| 9.29 | 1.62 | 1.41 | -2.27 | -1.8 | -30.03 |
| 10.21 | 1.67 | 1.28 | -2.41 | -1.91 | -28.92 |
| 11.14 | 1.37 | 1.23 | -2.56 | -2.09 | -27.79 |
| 12.07 | 1.43 | 1.27 | -2.8 | -2.19 | -26.86 |
| 13 | 1.27 | 1.16 | -3.21 | -2.38 | -26.28 |

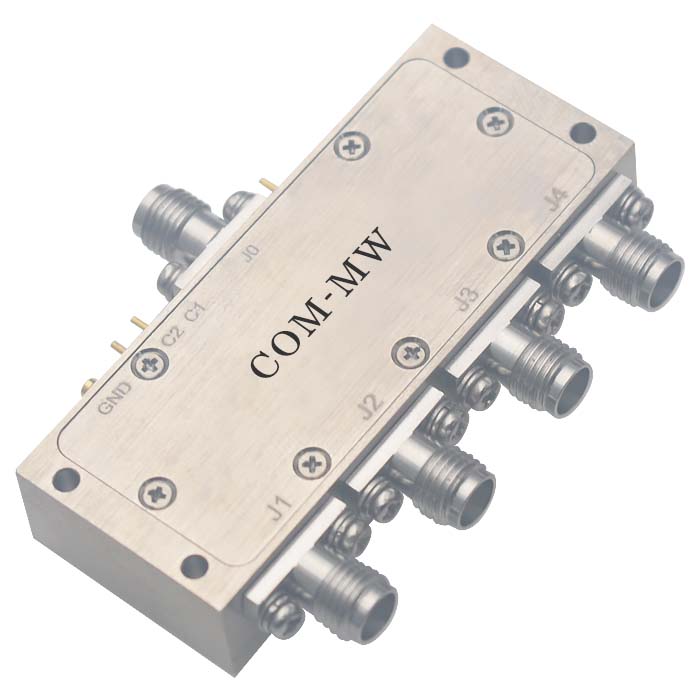

参考实物图

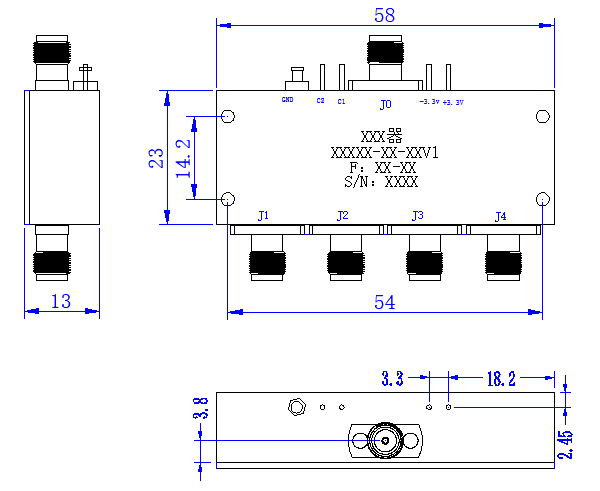

外形结构图（mm）

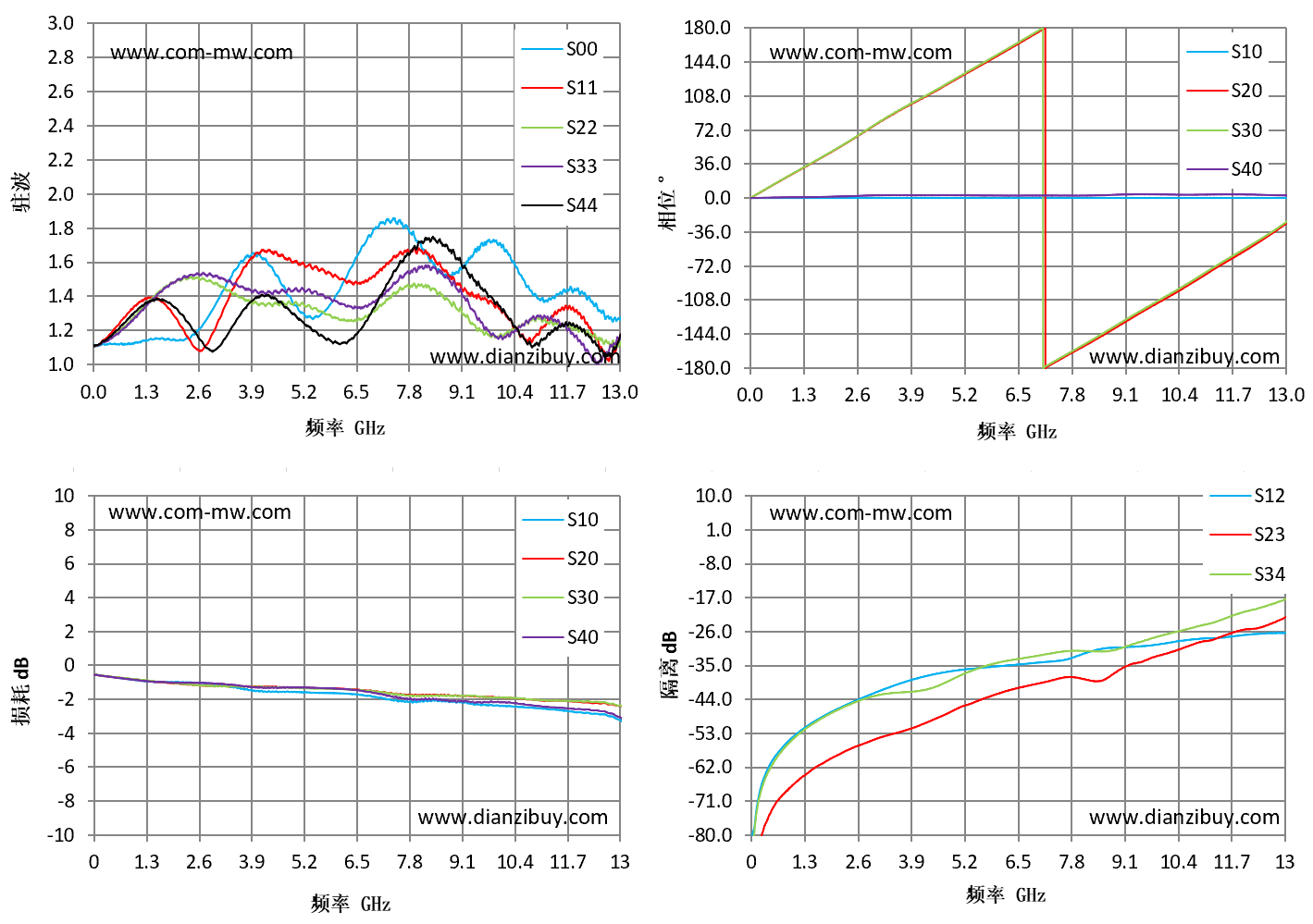

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
