衰减器
工作频率32.9~50.1GHz, 衰减度40dB, 功率容量50W, IN（FUGP400）, -40dB（2.4mm-K）
- DA8-4050-32.9-50.1G-3084
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 32.9 | ~ | 50.1 | GHz |
| 衰减度 | 38.5 | 40 | 41.5 | dB |
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.35 |
其它参数
| 功率容量 | 50W |
| 输入端口 | IN（FUGP400） |
| 输出端口 | -40dB（2.4mm-K） |
| 波导口型号 | BJ400 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满功率下使用，建议外加风冷。 |
功率降额曲线
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 32.9 | 1.09 | 1.16 | -40.7 |
| 34.13 | 1.09 | 1.02 | -40.29 |
| 35.36 | 1.11 | 1.12 | -39.67 |
| 36.59 | 1.07 | 1.09 | -39.44 |
| 37.81 | 1.1 | 1.08 | -39.28 |
| 39.04 | 1.05 | 1.09 | -39.13 |
| 40.27 | 1.07 | 1.11 | -39.18 |
| 41.5 | 1.03 | 1.16 | -39.19 |
| 42.73 | 1.07 | 1.04 | -39.22 |
| 43.96 | 1.03 | 1.14 | -39.38 |
| 45.19 | 1.07 | 1.06 | -39.64 |
| 46.41 | 1.05 | 1.15 | -39.6 |
| 47.64 | 1.09 | 1.05 | -40.08 |
| 48.87 | 1.09 | 1.15 | -40.47 |
| 50.1 | 1.18 | 1.15 | -41.03 |

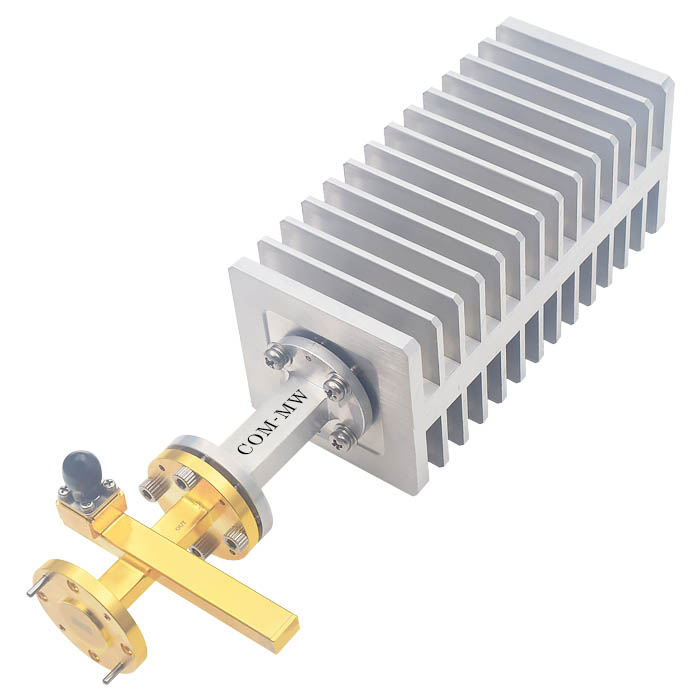

参考实物图

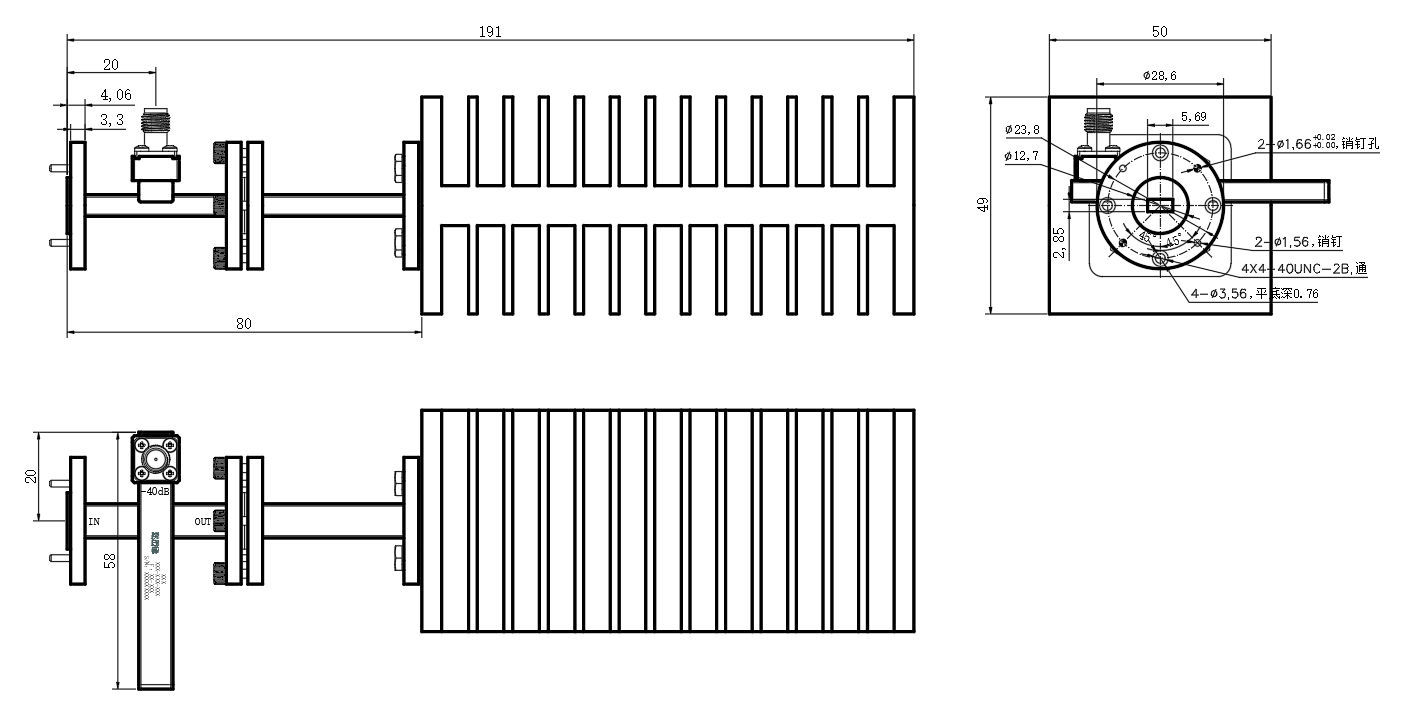

外形结构图（mm）

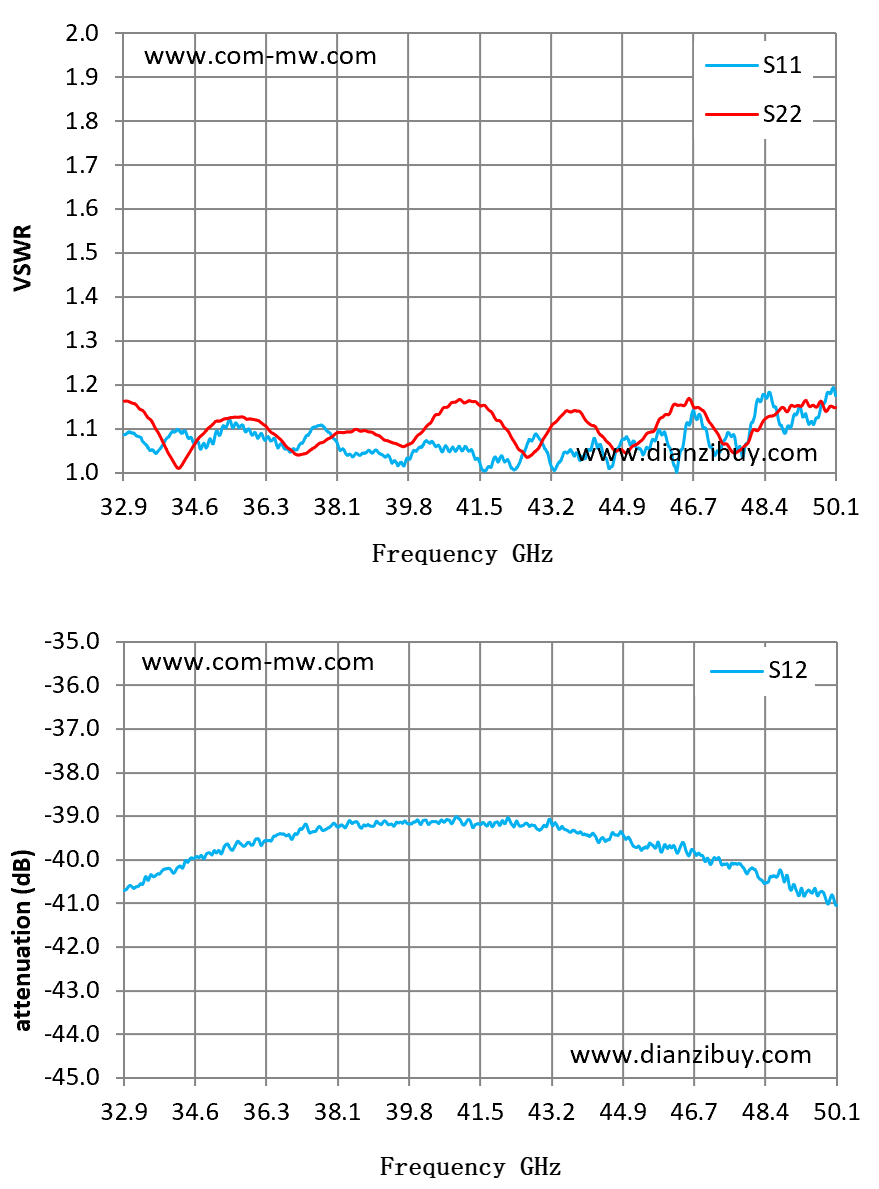

典型测试曲线图
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
