功分器
DC~26.5GHz, 10W, 4路, 0°, SMA
- ZPD8-4M0-26.5G-3181
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 13 | 14.5 | dB | |
| 隔离度 | 7 | 9 | dB | |
| 输入驻波比 | 2 | 2.5 | ||
| 输出驻波比 | 2.7 | |||
| 幅度平衡 | ±1 | ±1.2 | dB | |
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency GHz | S11 驻波 | S44 驻波 | S12 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 0.01 | 1 | 1.93 | -11.94 | -9.4 | -4.32 |
| 1.89 | 1.08 | 1.58 | -12.27 | -11.83 | 0.05 |
| 3.79 | 1.13 | 1.44 | -12.43 | -15.3 | -0.62 |
| 5.68 | 1.2 | 1.96 | -12.32 | -12.91 | -0.64 |
| 7.57 | 1.35 | 2.33 | -12.36 | -10.63 | -1.13 |
| 9.46 | 1.57 | 2.09 | -12.22 | -11.55 | -1.56 |
| 11.36 | 1.51 | 1.98 | -12.25 | -14.88 | -2.13 |
| 13.25 | 1.85 | 1.59 | -11.43 | -13.12 | -3.1 |
| 15.14 | 1.23 | 1.29 | -11.98 | -8.96 | -3.17 |
| 17.04 | 1.25 | 1.26 | -12.56 | -10.03 | -3.25 |
| 18.93 | 2.14 | 1.26 | -11.4 | -13.13 | -2.96 |
| 20.82 | 1.07 | 2.14 | -12.28 | -11.28 | -3.27 |
| 22.71 | 1.61 | 1.58 | -12.67 | -7.94 | -1.44 |
| 24.61 | 1.26 | 1.21 | -12.49 | -9.2 | -1.09 |
| 26.5 | 2.21 | 2.18 | -11.84 | -13.25 | 1.61 |

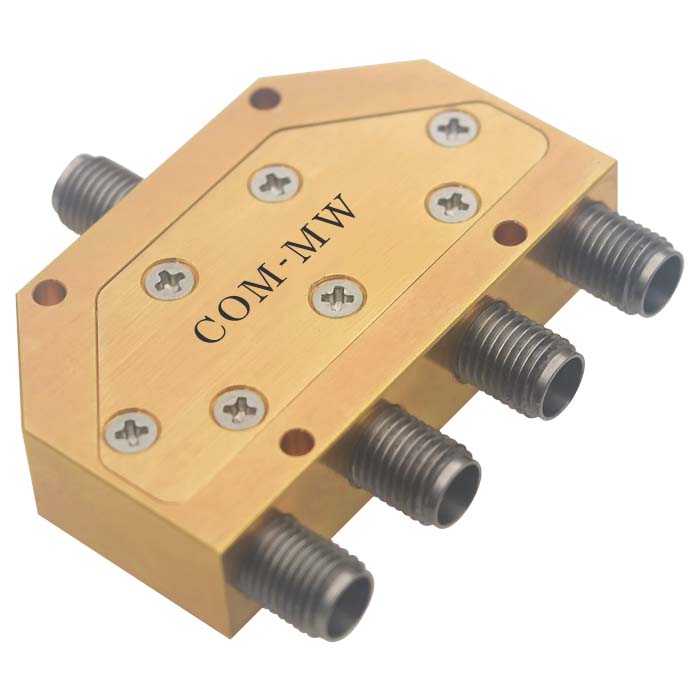

参考实物图

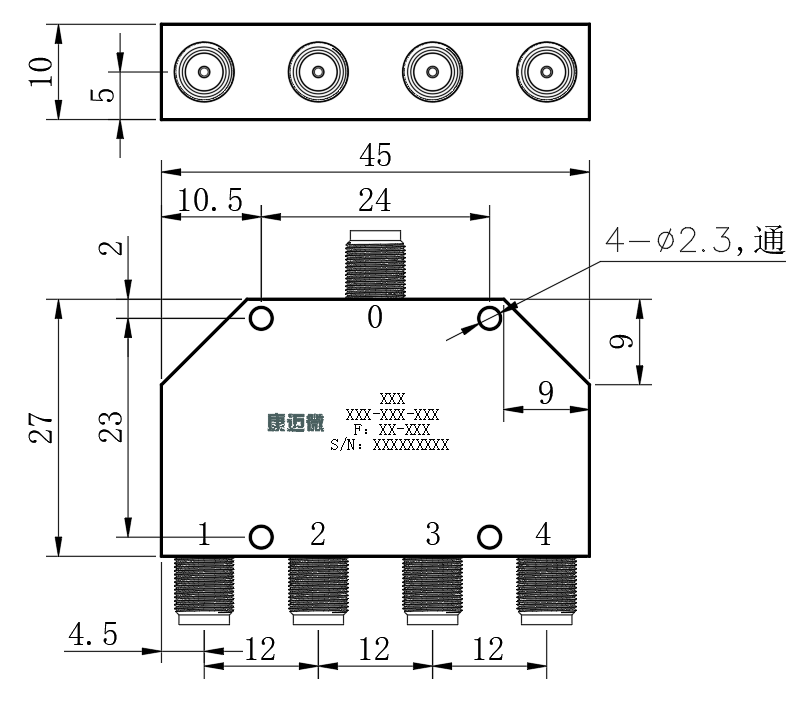

外形结构图（mm）

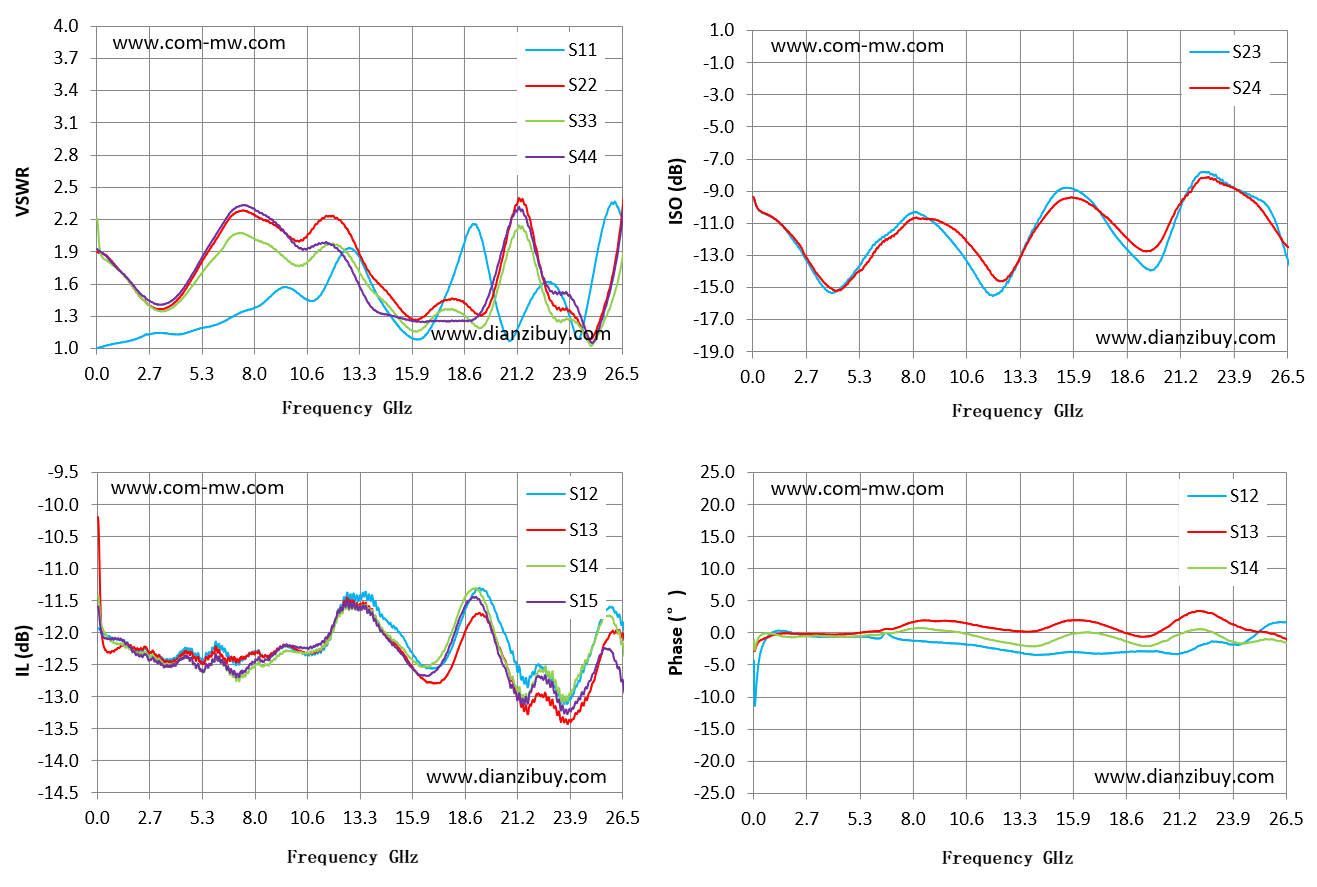

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
