产品
滤波器
通带频率31.5~45GHz, DC-28GHz≥40dB, 49.5-60GHz≥40dB, 2.92-K
- ZBF25-C38.25-13.5G-051
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 31.5 | ~ | 45 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-28 | GHz≥ | 40 | dB | ||
| 带外抑制 | 49.5-60 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 22 | 18 | 15.09 | -48.74 | 0.2 |
| 23.29 | 22.3 | 16.11 | -31.05 | 0.26 |
| 24.57 | 4.52 | 4.27 | -4.48 | 0.67 |
| 25.86 | 1.11 | 1.12 | -0.63 | 0.5 |
| 27.14 | 1.12 | 1.1 | -0.67 | 0.43 |
| 28.43 | 1.22 | 1.17 | -0.68 | 0.4 |
| 29.71 | 1.23 | 1.16 | -0.67 | 0.39 |
| 31 | 1.11 | 1.2 | -0.71 | 0.39 |
| 32.29 | 1.07 | 1.09 | -0.71 | 0.38 |
| 33.57 | 1.19 | 1.19 | -0.7 | 0.39 |
| 34.86 | 1.31 | 1.3 | -0.89 | 0.39 |
| 36.14 | 1.1 | 1.12 | -0.82 | 0.44 |
| 37.43 | 3.08 | 2.96 | -3.12 | 0.62 |
| 38.71 | 13.06 | 13.26 | -21.15 | 0.32 |
| 40 | 11.9 | 12.02 | -33.51 | 0.27 |

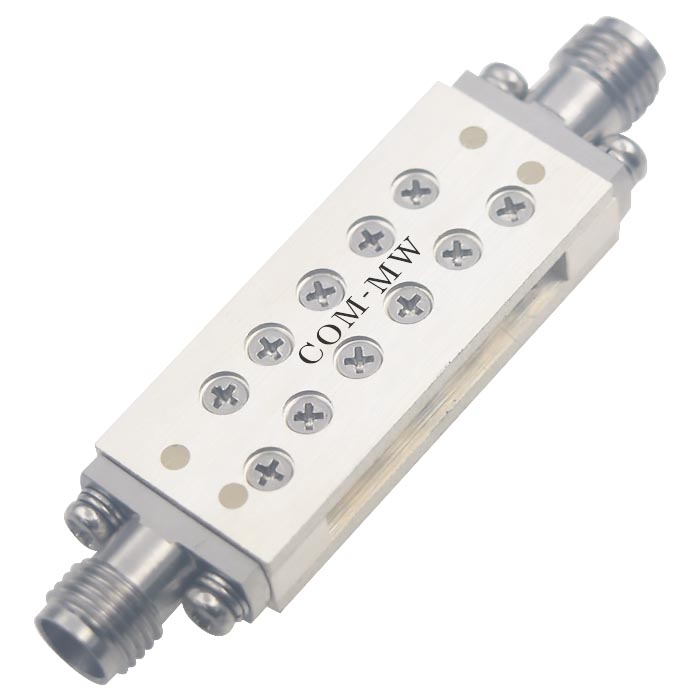

参考实物图

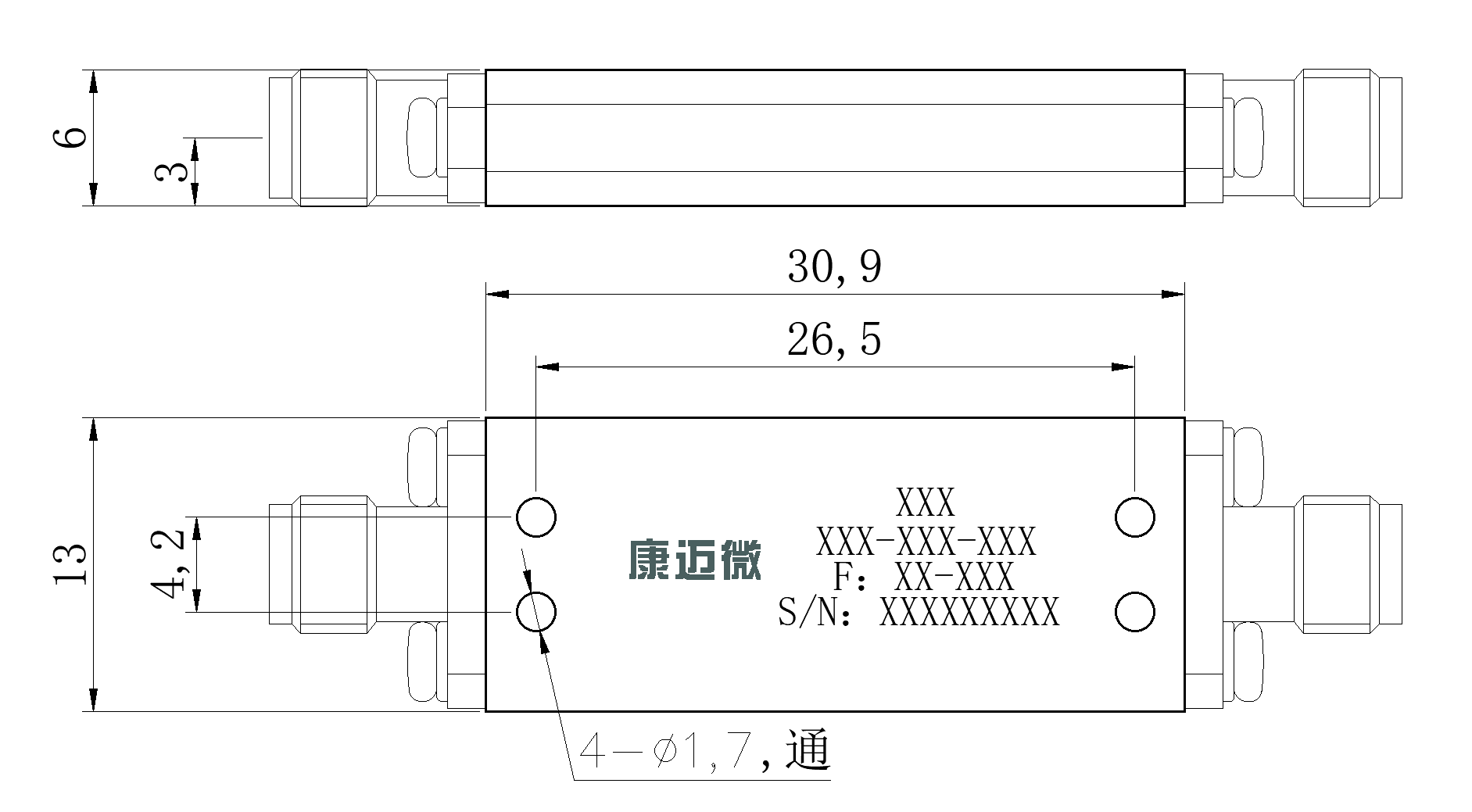

外形结构图（mm）

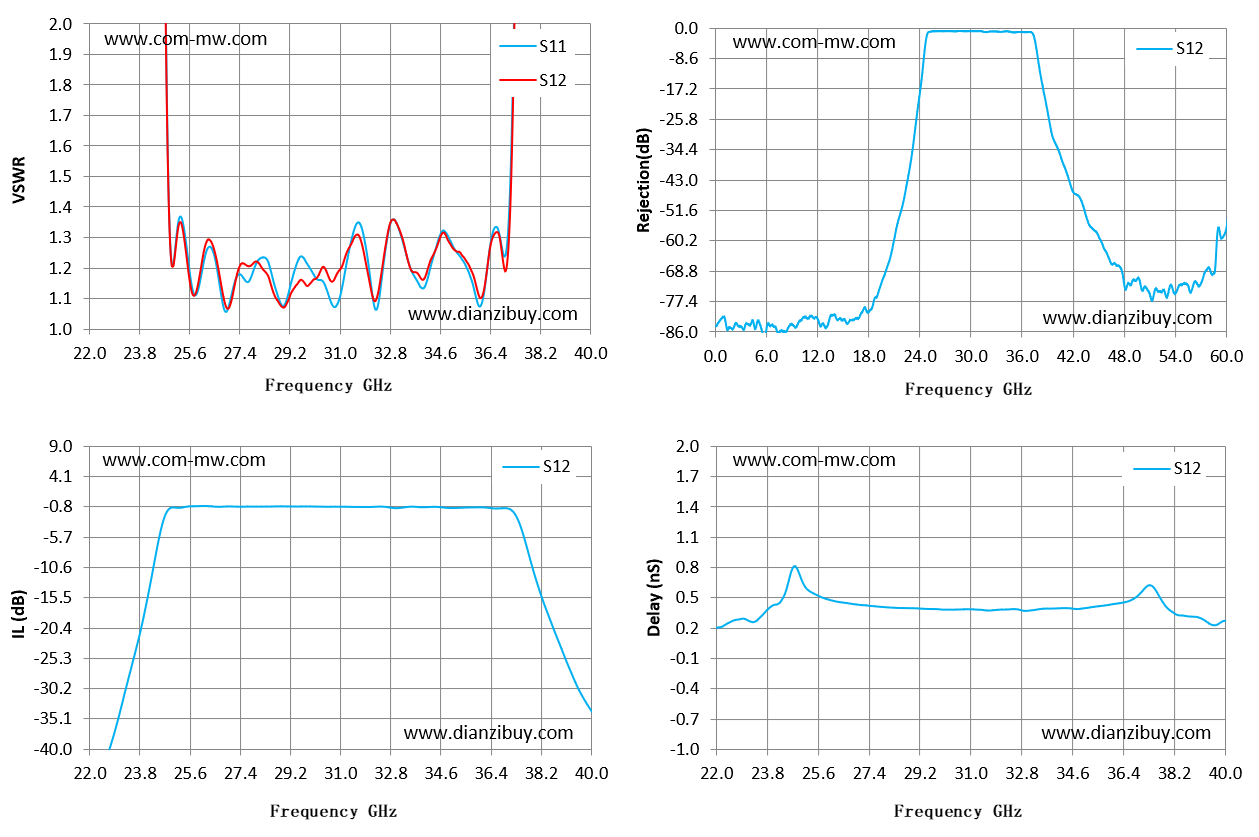

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
