产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 37 | ~ | 43 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-29 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 51-67 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.4-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 相位非线性度：≤10° |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 29 | 51.33 | 48.22 | -95.43 |
| 30.57 | 52.99 | 67.18 | -103.95 |
| 32.14 | 45.83 | 22.46 | -64.38 |
| 33.71 | 18 | 8.23 | -12.72 |
| 35.29 | 1.12 | 1.23 | -0.75 |
| 36.86 | 1.22 | 1.28 | -0.77 |
| 38.43 | 1.37 | 1.43 | -0.7 |
| 40 | 1.22 | 1.23 | -0.77 |
| 41.57 | 1.65 | 1.58 | -0.88 |
| 43.14 | 1.48 | 1.44 | -0.65 |
| 44.71 | 1.28 | 1.22 | -0.79 |
| 46.29 | 6.27 | 9.86 | -8.83 |
| 47.86 | 23.79 | 25.64 | -48.64 |
| 49.43 | 21.96 | 36.75 | -72.02 |
| 51 | 43.44 | 49.52 | -87.08 |

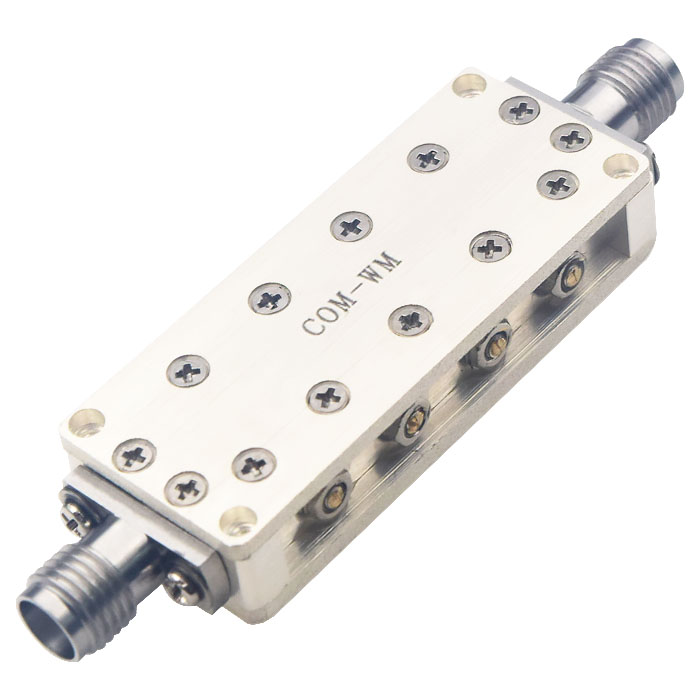

参考实物图

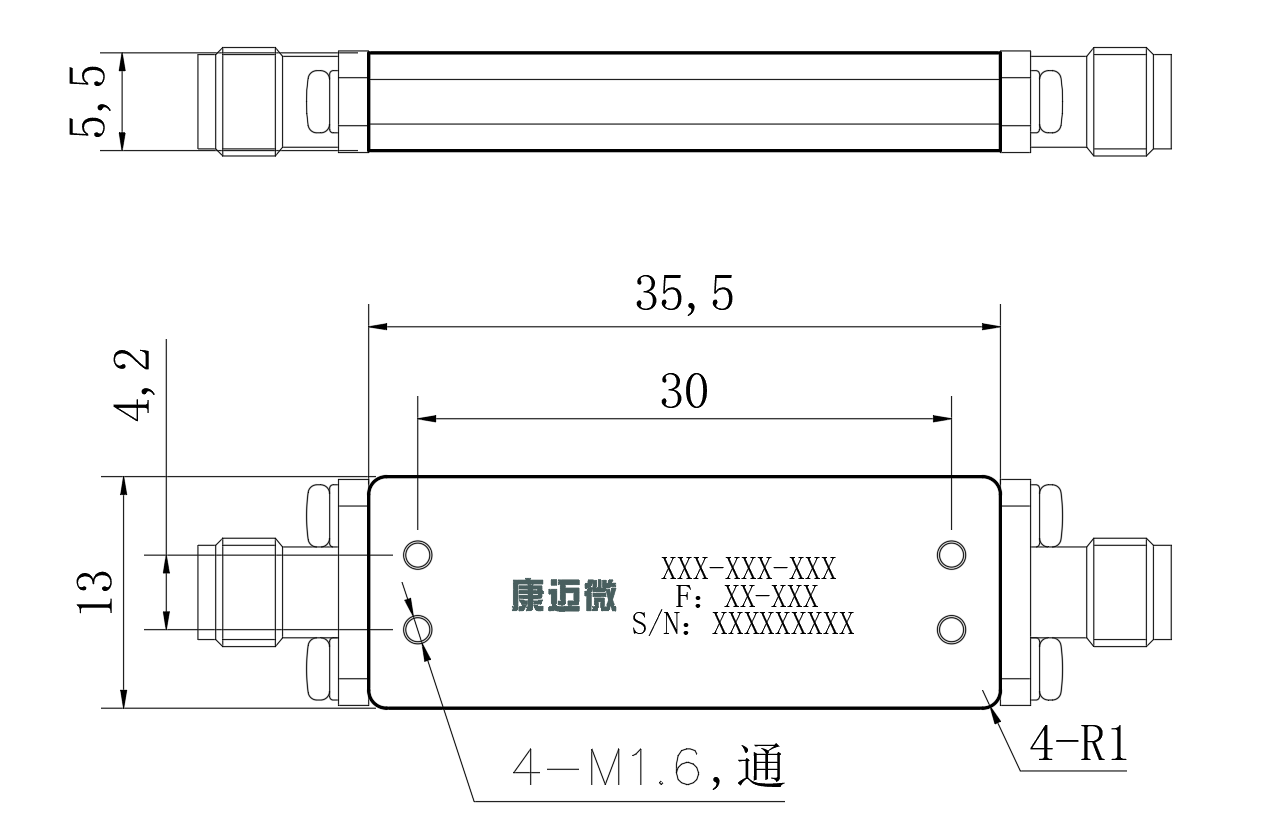

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
