产品
滤波器
阻带频率 1559.052~1591.788MHz,≥60dB,通带频率 DC~1549.052MHz,1601.788~4000MHz,SMA
- ZBSF6-C1559.052-1591.788-5260
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1559.052 | ~ | 1591.788 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1549.052 | MHz | |
| 通带频率 | 1601.788 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1500.00 | 1.06 | -0.23 |
| 1511.00 | 1.08 | -0.26 |
| 1521.00 | 1.14 | -0.30 |
| 1532.00 | 1.23 | -0.39 |
| 1543.00 | 1.10 | -0.57 |
| 1554.00 | 1.38 | -2.34 |
| 1564.00 | 18.81 | -64.13 |
| 1575.00 | 27.65 | -72.29 |
| 1586.00 | 36.32 | -64.67 |
| 1596.00 | 21.65 | -22.98 |
| 1607.00 | 1.59 | -0.94 |
| 1618.00 | 1.59 | -0.69 |
| 1629.00 | 1.43 | -0.51 |
| 1639.00 | 1.27 | -0.37 |
| 1650.00 | 1.14 | -0.29 |

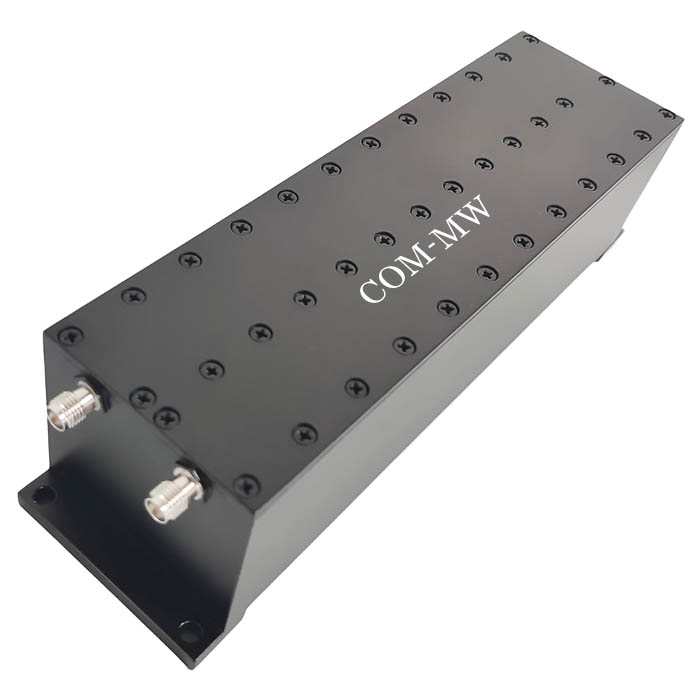

参考实物图

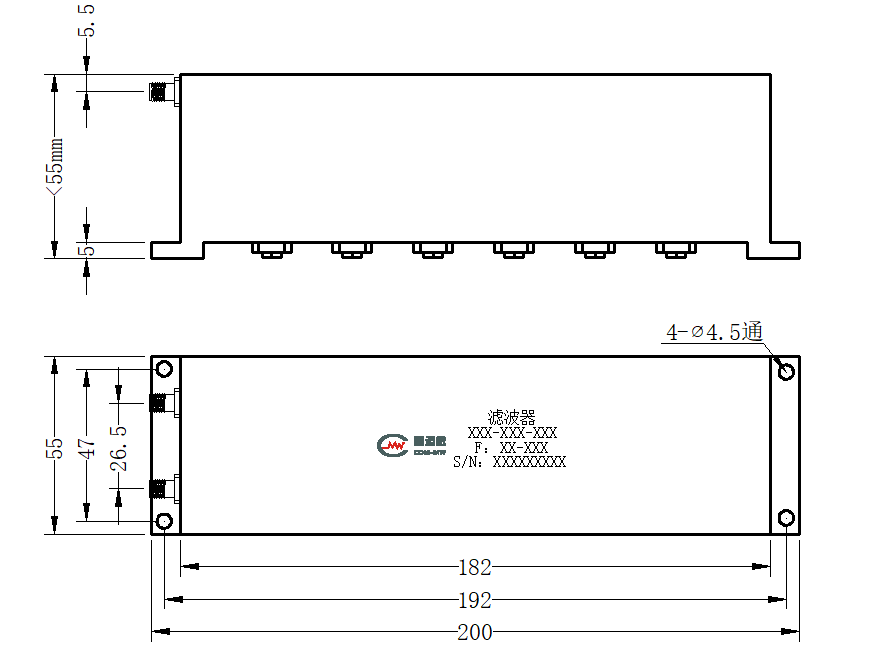

外形结构图（mm）

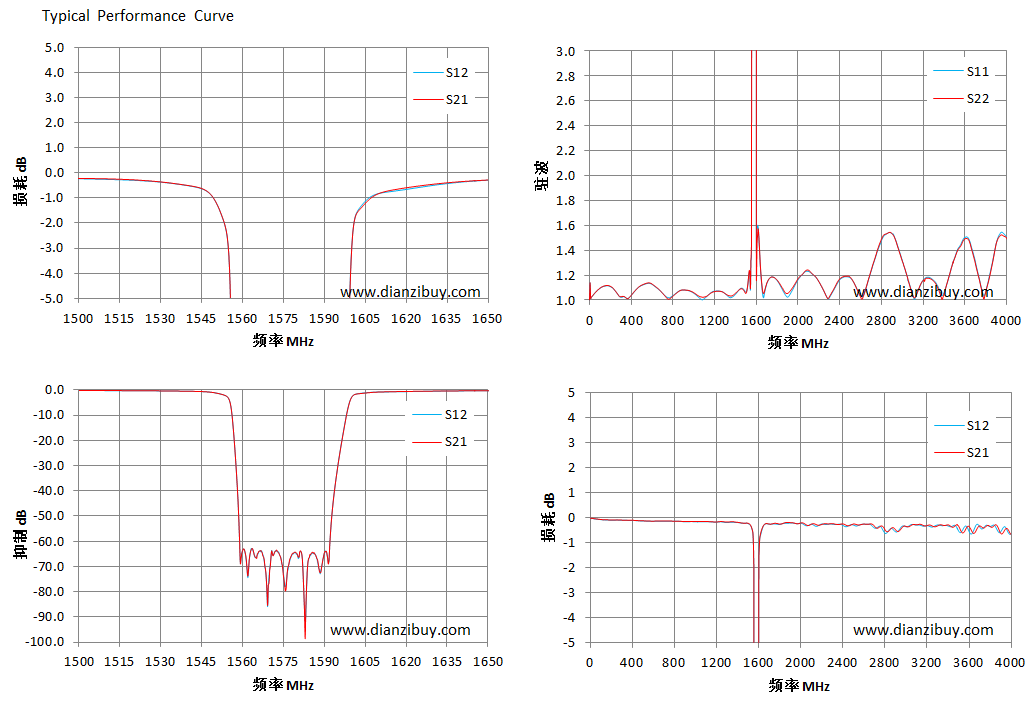

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
