通带频率一1300~1700MHz, 通带频率二225~678MHz, 表面贴装
- ZS15-L225-1700-1253
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1300 | ~ | 1700 | MHz |
| 通带频率二 | / | / | 225 | ~ | 678 | MHz |
| 通带一损耗 | / | / | 3.5 | dB | ||
| 通带二损耗 | / | / | 3.5 | dB | ||
| 通带一波动 | / | / | 1.8 | dB | ||
| 通带二波动 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | DC-680 | MHz≥ | 30 | dBc | ||
| 通带一抑制度 | 680-1200 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 1.8-2.6 | GHz≥ | 40 | dBc | ||
| 通带一抑制度 | 2.6-4 | GHz≥ | 30 | dBc | ||
| 通带二抑制度 | DC-175 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 750-1000 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 1-2 | GHz≥ | 30 | dBc |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | 1-2 |
| 3 | 通带二 | 3-4 |
| 4 | 接地端 | --- |

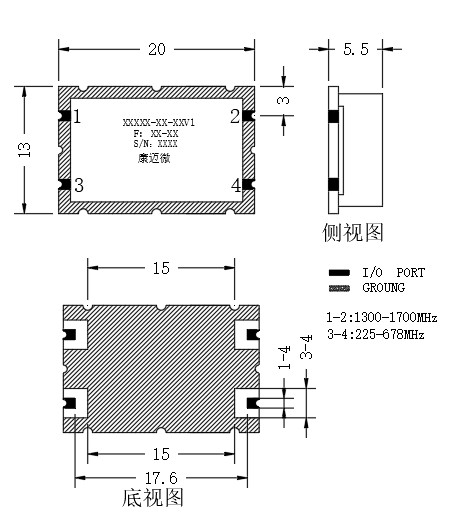

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 产品支持190℃回流焊 |
