产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 703 | ~ | 748 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 693 | MHz | |
| 通带频率 | 758 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+55℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.41 | 1.38 |
| 693 | -2.68 | 1.12 |
| 698 | -12.43 | 14.44 |
| 703 | -92.71 | 36.78 |
| 709 | -95.57 | 44.85 |
| 715 | -85.42 | 34.07 |
| 719 | -77.63 | 40.05 |
| 725 | -94.41 | 48.57 |
| 729 | -93.55 | 35.25 |
| 735 | -85.46 | 43.2 |
| 739 | -80.43 | 45.68 |
| 748 | -95.85 | 34.69 |
| 753 | -13.86 | 15.05 |
| 758 | -2.66 | 1.35 |
| 800 | -0.47 | 1.14 |

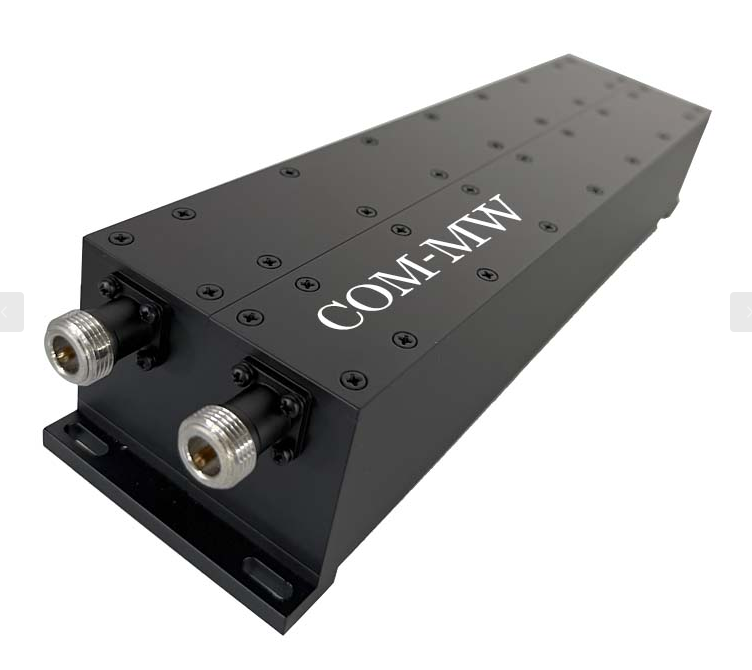

参考实物图

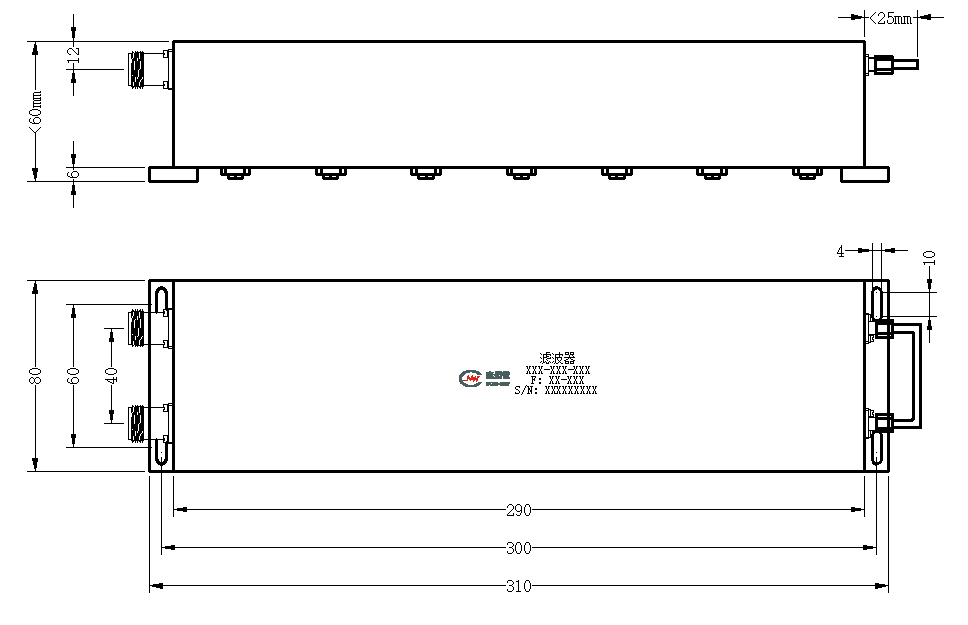

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
