产品
开关
2~6GHz,单刀单掷,吸收式,100ns,SMA
- DSW8-1R2000-6000-1316
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 1.7 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.6 |
其它参数
| 开关路数 | 单刀单掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 30mA单路 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 输入端口 | J2 |
| 输出端口 | J1 |
典型测试数据
| F（GHz） | S21 IL | S11 VSWR | S22 VSWR | S23 ISO |
| 2 | -0.78 | 1.45 | 1.48 | -85.7 |
| 2.5 | -0.74 | 1.35 | 1.36 | -86.8 |
| 3 | -0.77 | 1.26 | 1.24 | -87.8 |
| 3.5 | -0.79 | 1.12 | 1.13 | -86.9 |
| 4 | -0.81 | 1.04 | 1.08 | -89.1 |
| 4.5 | -0.85 | 1.05 | 1.08 | -87.1 |
| 5 | -0.89 | 1.11 | 1.1 | -87.6 |
| 5.5 | -0.92 | 1.17 | 1.18 | -88.2 |
| 6 | -0.99 | 1.22 | 1.23 | -87.2 |

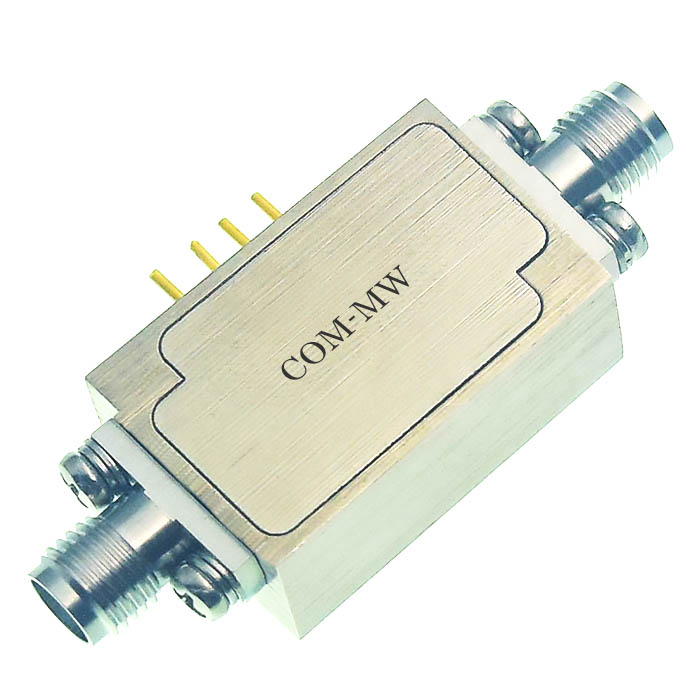

参考实物图

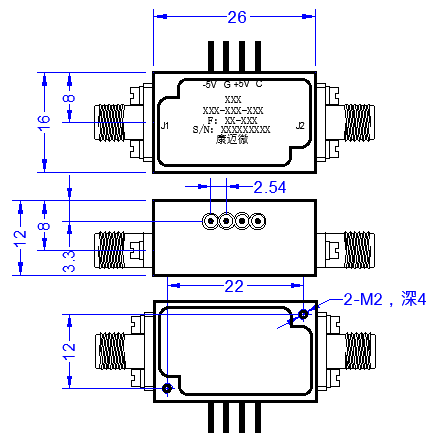

外形结构图（mm）

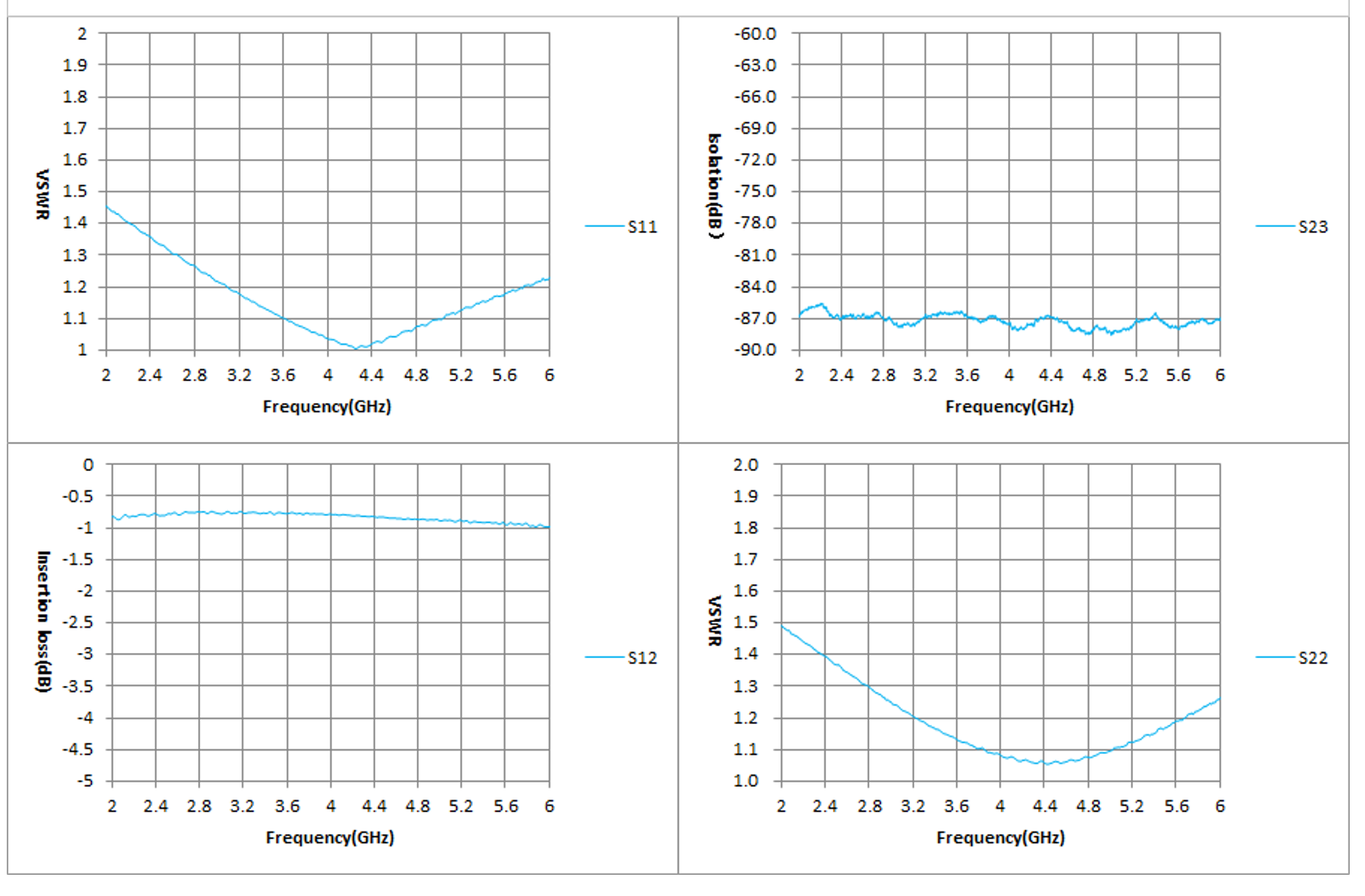

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
