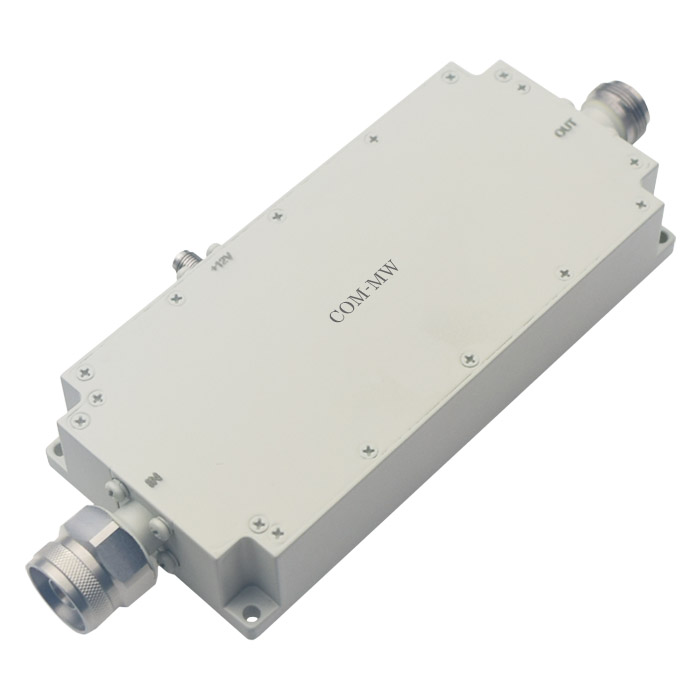

7~10GHz, 增益50dB, 噪声系数3dB, P-1dB功率10dBm, N , 输入带滤波器
输入射频滤波,SMA接口供电
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 7 | ~ | 10 | GHz |
增益 | 50 | dB | ||
增益平坦度 | ±2 | dB | ||
噪声系数 | 3 | dB | ||
驻波比 | 2.2 | |||
P-1dB功率 | 10 | dBm |
接口形式 | N -JK |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 灰色 |
工作电压 | +12-15V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |
质量等级 | 工业级; |
滤波器参数 | 输入带滤波器的抑制度:≥40dB@DC-6300MHz&11000MHz |
其它 | 外部供电(SMA-K,电压范围12-15V DC); 输入接口:N-50J; 输出接口:N-50K; 使用环境:室外;提供测试曲线图 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或做静电隔离处理;
