产品
耦合器
0.7~8.5GHz,耦合度 40dB,N ,SMA,400W
- ZDC25-40C0.7-8.5G-3592
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 8.5 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 主线接口形式 | N -F or K |
| 耦合线接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 400W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.00 | 1.01 | 1.02 | -0.02 | -57.22 | -10.22 |
| 0.64 | 1.04 | 1.04 | 1.07 | -0.08 | -40.83 | -28.36 |
| 1.29 | 1.05 | 1.05 | 1.08 | -0.12 | -38.92 | -29.14 |
| 1.93 | 1.16 | 1.16 | 1.11 | -0.16 | -39.63 | -24.28 |
| 2.57 | 1.05 | 1.03 | 1.13 | -0.16 | -38.87 | -23.55 |
| 3.21 | 1.18 | 1.18 | 1.09 | -0.20 | -39.72 | -28.42 |
| 3.86 | 1.03 | 1.02 | 1.25 | -0.18 | -39.44 | -33.78 |
| 4.50 | 1.20 | 1.19 | 1.16 | -0.23 | -39.33 | -26.47 |
| 5.14 | 1.09 | 1.08 | 1.23 | -0.21 | -39.62 | -23.24 |
| 5.79 | 1.04 | 1.05 | 1.13 | -0.21 | -38.87 | -33.17 |
| 6.43 | 1.03 | 1.06 | 1.11 | -0.21 | -39.55 | -22.32 |
| 7.07 | 1.10 | 1.11 | 1.18 | -0.22 | -39.15 | -25.29 |
| 7.71 | 1.14 | 1.12 | 1.03 | -0.22 | -39.59 | -32.62 |
| 8.36 | 1.22 | 1.20 | 1.10 | -0.23 | -39.85 | -27.12 |
| 9.00 | 1.15 | 1.14 | 1.15 | -0.20 | -39.96 | -13.89 |

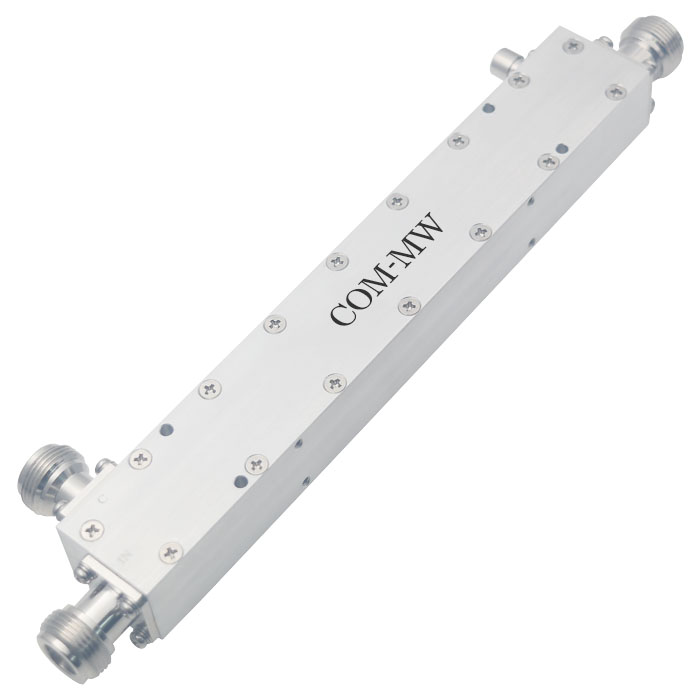

参考实物图

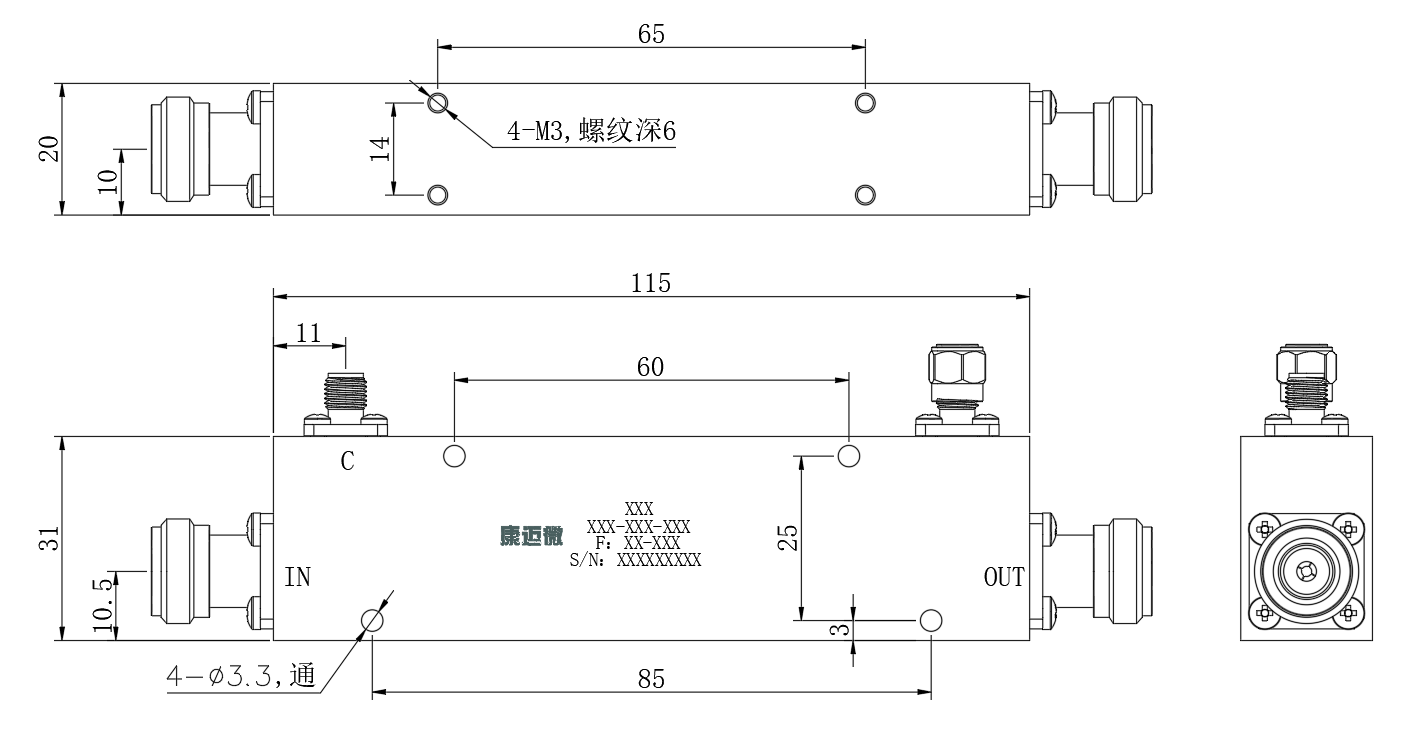

外形结构图（mm）

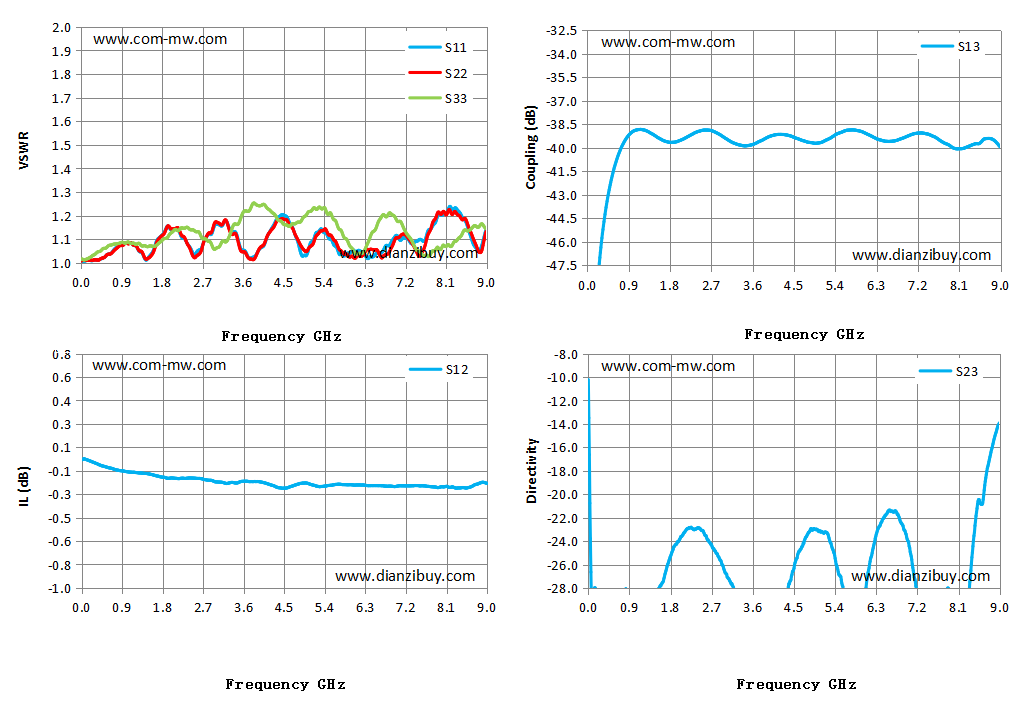

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
