环行器
工作频率5.6~6GHz, 通过功率80W, SMA
- DH9-5800-5800-1186
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5.6 | ~ | 6 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 通过功率 | 80W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 5400 | 1.1 | -0.2 | -26.65 | 1.15 |
| 5457 | 1.1 | -0.19 | -26.67 | 1.15 |
| 5514 | 1.09 | -0.15 | -26.75 | 1.15 |
| 5571 | 1.1 | -0.21 | -27.12 | 1.12 |
| 5629 | 1.08 | -0.17 | -30.61 | 1.11 |
| 5686 | 1.09 | -0.13 | -30.88 | 1.13 |
| 5743 | 1.1 | -0.14 | -29.89 | 1.12 |
| 5800 | 1.1 | -0.11 | -29.8 | 1.12 |
| 5857 | 1.11 | -0.13 | -30.16 | 1.11 |
| 5914 | 1.12 | -0.14 | -30.96 | 1.09 |
| 5971 | 1.11 | -0.12 | -32.25 | 1.09 |
| 6029 | 1.13 | -0.14 | -33.51 | 1.08 |
| 6086 | 1.15 | -0.15 | -32.45 | 1.09 |
| 6143 | 1.17 | -0.18 | -28.62 | 1.11 |
| 6200 | 1.24 | -0.21 | -24.12 | 1.15 |

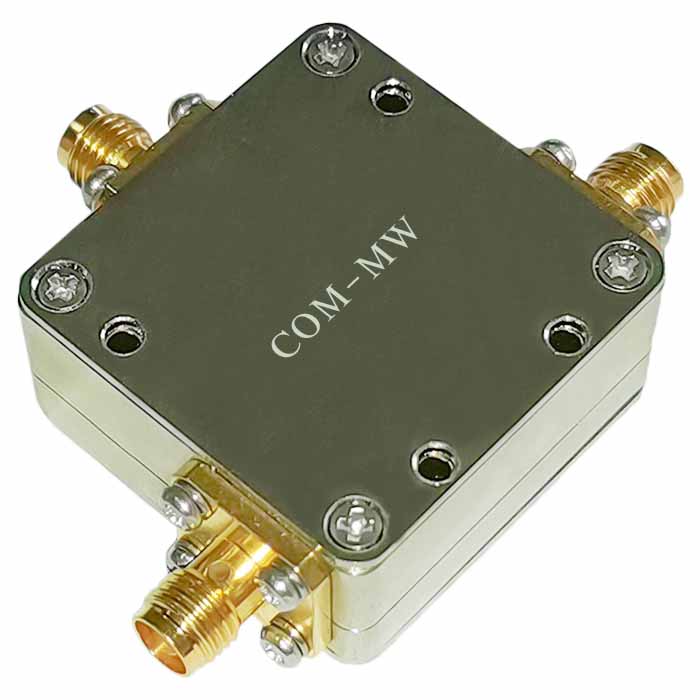

参考实物图

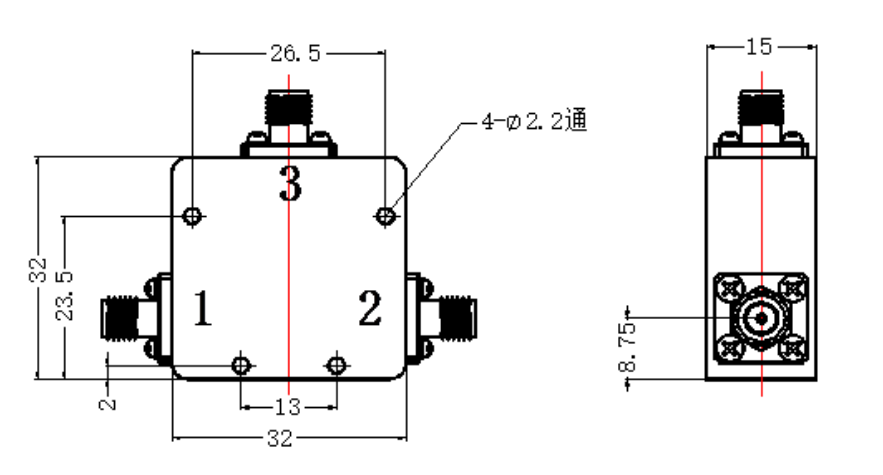

外形结构图（mm）

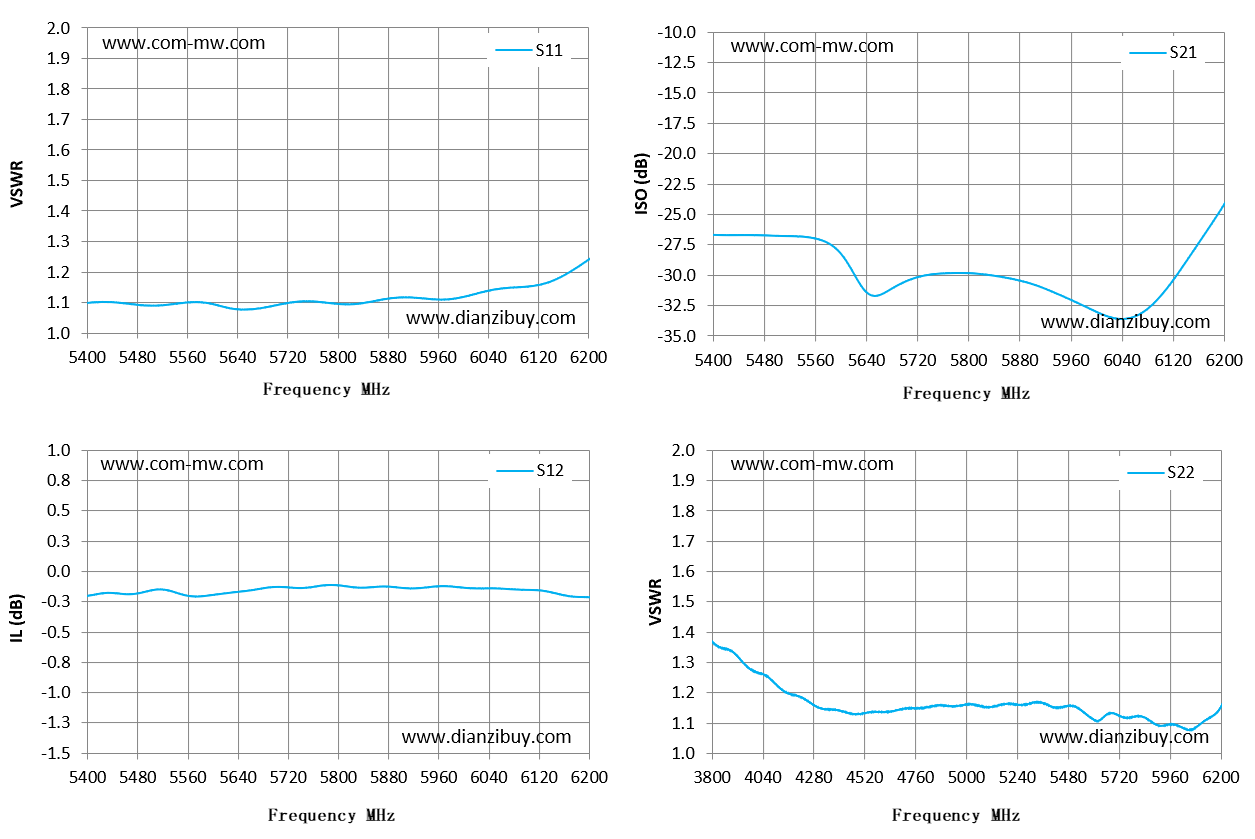

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
