产品
双工器
通带频率一 5000~5080MHz,通带频率二 5200~5280MHz,SMA
- ZCB16-2C5000-5280-2170
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 5000 | ~ | 5080 | MHz |
| 通带频率二 | / | / | 5200 | ~ | 5280 | MHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带波动 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.2 | |||
| 通带一抑制度 | DC~4920 | MHz≥ | 90 | dB | ||
| 通带一抑制度 | 5160~8000 | MHz≥ | 90 | dB | ||
| 通带一抑制度 | 5200~5280 | MHz≥ | 75 | dB | ||
| 通带二抑制度 | DC~5120 | MHz≥ | 90 | dB | ||
| 通带二抑制度 | 5360~8000 | MHz≥ | 90 | dB | ||
| 通带二抑制度 | 5000~5280 | MHz≥ | 75 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | RF1 |
| 3 | 通带二 | RF2 |
| 4 | 接地端 | --- |

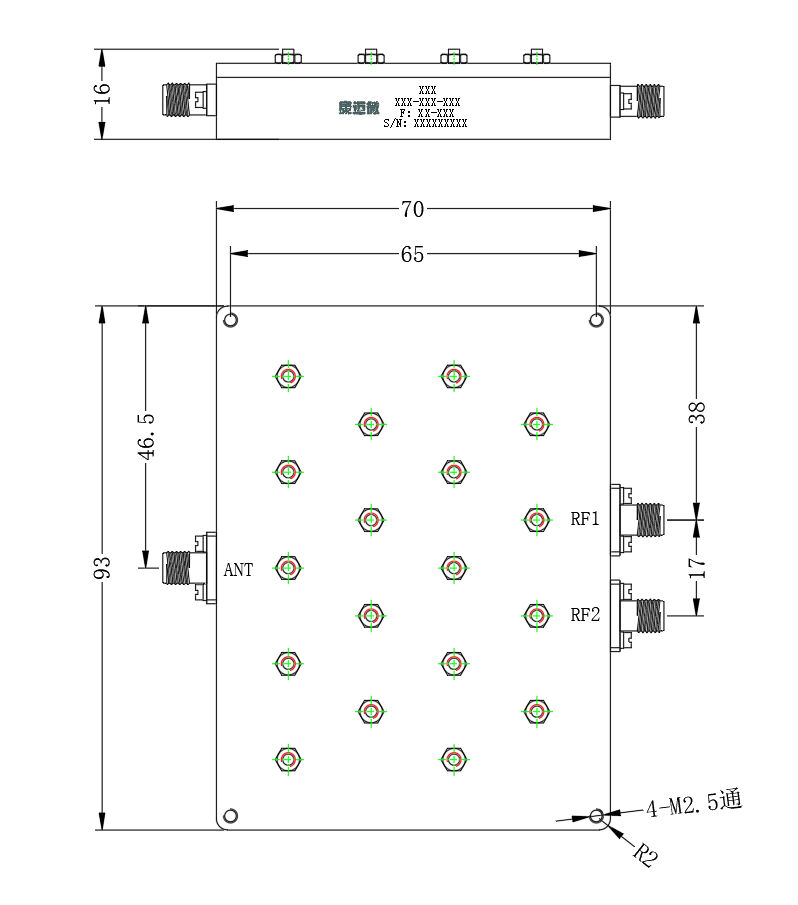

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
