产品
巴伦
0.5~6000MHz,1：2, 巴伦,表面贴装,替代BAL-0006SMG
- T0418
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 6000 | MHz |
| 插入损耗 | 6 | dB | ||
| 共模抑制 | 20 | 30 | dB | |
| 隔离度 | 6 | dB | ||
| 输入驻波比 | 1.5 | |||
| 幅度平衡 | ±0.4 | ±1.2 | dB | |
| 相位平衡 | ±3 | ±10 | ° |
其它参数
| 阻抗比 | 1：2, 巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代BAL-0006SMG |
端口定义
| IN | 公共端 | 2 | 端口对地直流短路 |
| OUT1 | 0° | 7 | 端口对地直流短路 |
| OUT2 | 180° | 5 | 端口对地直流短路 |
典型测试数据
参考实物图

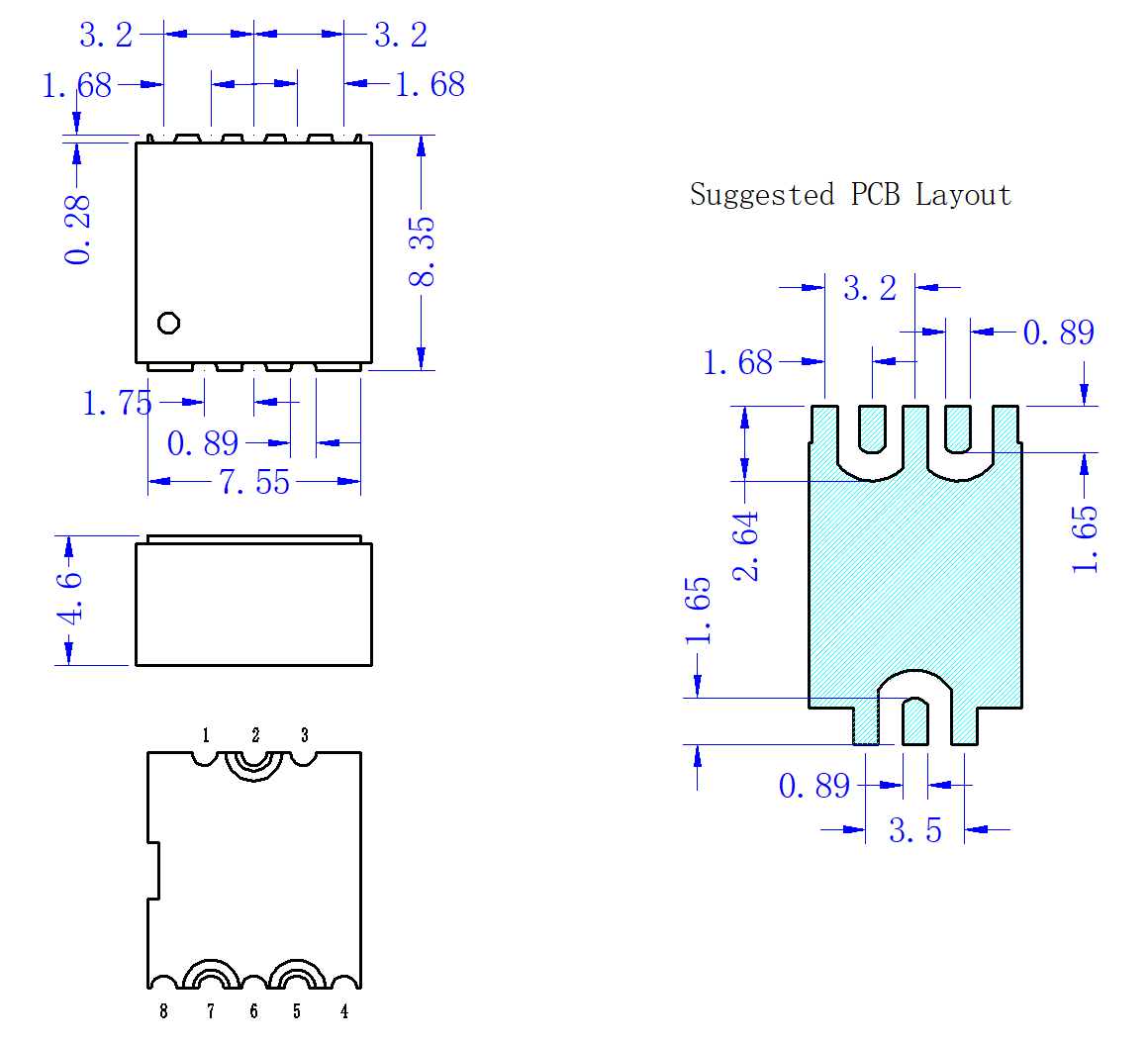

外形结构图（mm）
注意事项
| 1 | 产品支持260℃回流焊。 |
