产品
滤波器
通带频率 225~338MHz,DC-88MHz≥50dBc,88-168.5MHz≥30dBc,表面贴装
- SC-BP281.5-113
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 338 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-88 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 88-168.5 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 380-678 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 678-1200 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 其它 | 矩形系数@30dB≤2，-1dB带宽≥113MHz |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.10 | 1200.26 | 1199.07 | -71.35 | -71.35 | -2.40 |
| 0.13 | 483.26 | 949.79 | -59.32 | -59.32 | 0.00 |
| 0.16 | 175.49 | 498.72 | -54.57 | -54.57 | 1.03 |
| 0.19 | 47.73 | 67.72 | -30.64 | -30.64 | 3.89 |
| 0.21 | 16.20 | 17.89 | -15.56 | -15.56 | 8.16 |
| 0.24 | 1.42 | 1.38 | -1.54 | -1.54 | 13.52 |
| 0.27 | 1.56 | 1.43 | -1.26 | -1.26 | 8.26 |
| 0.30 | 1.33 | 1.36 | -1.19 | -1.19 | 7.65 |
| 0.33 | 1.50 | 1.47 | -1.61 | -1.61 | 8.86 |
| 0.36 | 3.88 | 3.63 | -6.78 | -6.78 | 16.78 |
| 0.39 | 29.06 | 21.98 | -37.41 | -37.41 | 0.00 |
| 0.41 | 50.09 | 37.13 | -39.10 | -39.10 | -0.35 |
| 0.44 | 81.73 | 70.19 | -39.69 | -39.69 | 1.38 |
| 0.47 | 107.85 | 137.50 | -43.33 | -43.33 | 1.13 |
| 0.50 | 124.81 | 226.13 | -47.36 | -47.36 | 0.94 |

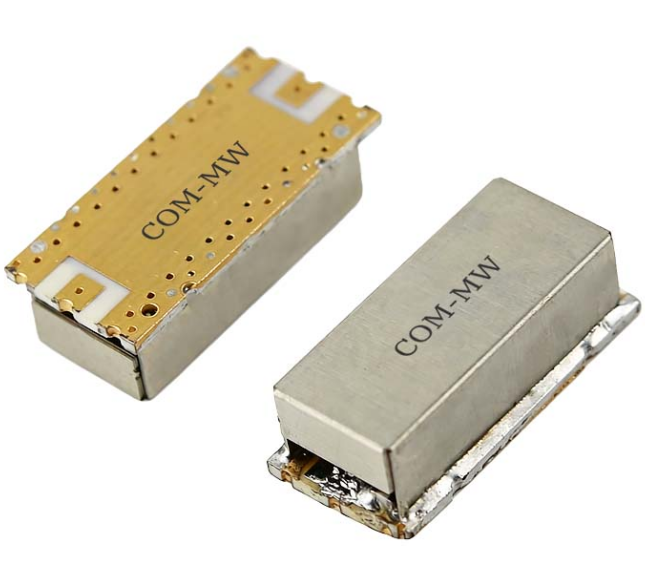

参考实物图

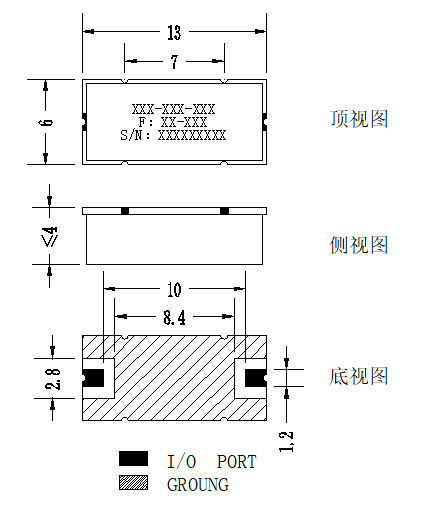

外形结构图（mm）

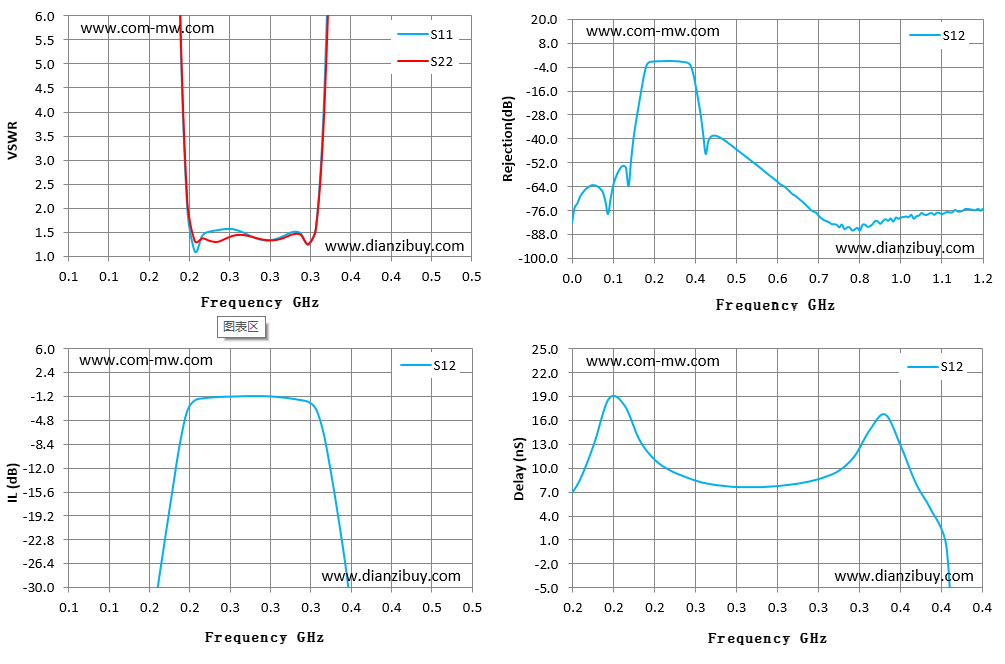

典型测试数据
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
