滤波器
通带频率 18.5~20GHz,DC-16GHz≥65dB,22-25GHz≥65dB,SMA
- ZBF5-C19.25-1.5G-1741
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18.5 | ~ | 20 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 65 | dB | ||
| 带外抑制 | 22-25 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 15.00 | 81.62 | 72.40 | -84.16 | -84.16 | 0.08 |
| 15.71 | 103.59 | 77.33 | -83.31 | -83.31 | -0.71 |
| 16.43 | 133.46 | 99.85 | -77.50 | -77.50 | 0.00 |
| 17.14 | 123.61 | 97.17 | -61.55 | -61.55 | 0.14 |
| 17.86 | 61.22 | 75.78 | -36.14 | -36.14 | 0.26 |
| 18.57 | 1.41 | 1.39 | -0.78 | -0.78 | 1.44 |
| 19.29 | 1.13 | 1.10 | -0.47 | -0.47 | 0.90 |
| 20.00 | 1.34 | 1.29 | -0.59 | -0.59 | 1.44 |
| 20.71 | 160.45 | 108.74 | -35.96 | -35.96 | 0.23 |
| 21.43 | 222.59 | 583.12 | -57.02 | -57.02 | 0.03 |
| 22.14 | 170.15 | 1746.72 | -72.81 | -72.81 | 0.08 |
| 22.86 | 115.06 | 620.18 | -73.46 | -73.46 | 0.08 |
| 23.57 | 75.63 | 487.93 | -71.89 | -71.89 | -0.08 |
| 24.29 | 58.59 | 16130.94 | -84.11 | -84.11 | -0.26 |
| 25.00 | 54.15 | 227.09 | -84.97 | -84.97 | 0.26 |

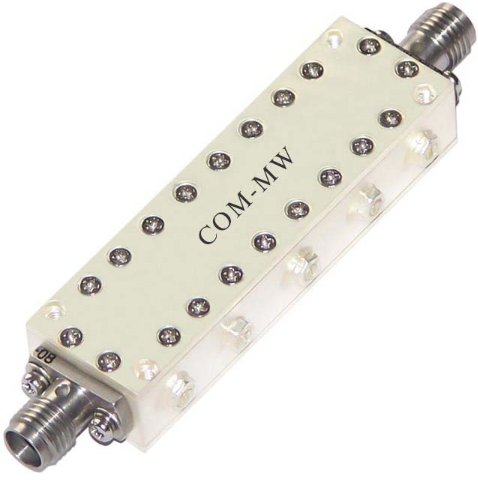

参考实物图

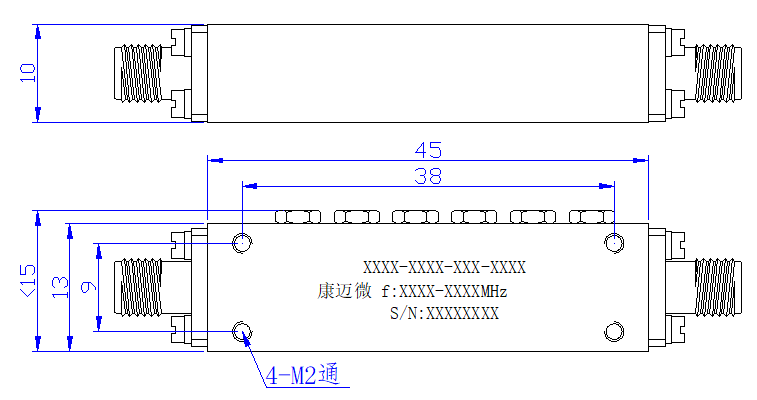

外形结构图（mm）

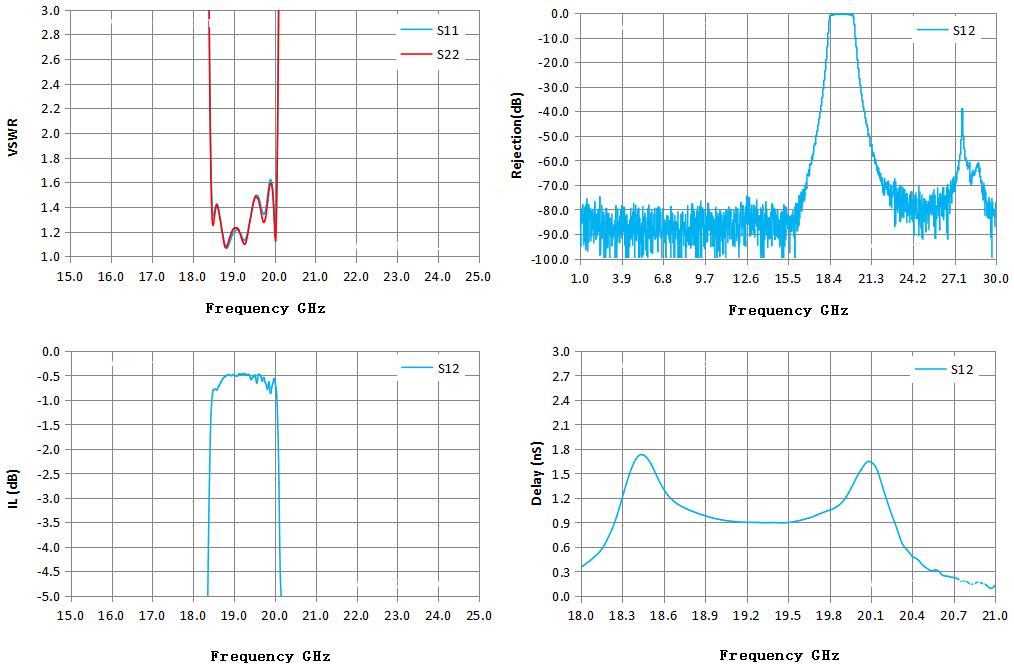

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
