混频器缩略图

混频器

射频频率18~40GHz, 变频损耗13dB, 功率容量10dBm, 2.92

  • DM8-18-40G-2537
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

主要参数

参数 最小 典型 最大 单位
射频频率 18 ~ 40 GHz
本振频率 18 ~ 40 GHz
中频频率 DC ~ 15 GHz
变频损耗 13 dB
本振射频隔离 30 dB
本振输入功率 15 18 dBm
本振中频隔离 28 dB
射频中频隔离 18 dB

其它参数

功率容量10dBm
本振最大极限输入功率21dBm
阻抗50Ω
接口形式2.92-K
接口材质不锈钢
工作温度-40~+70℃设计保证

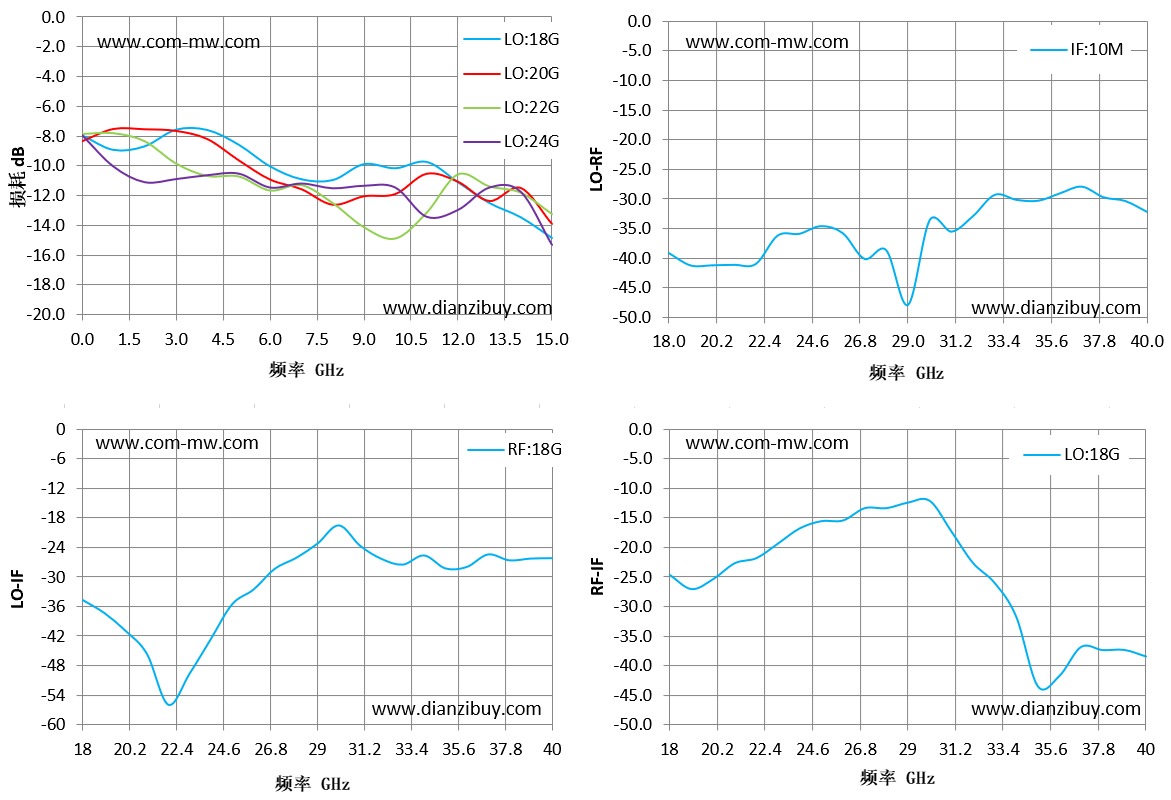

典型测试曲线图

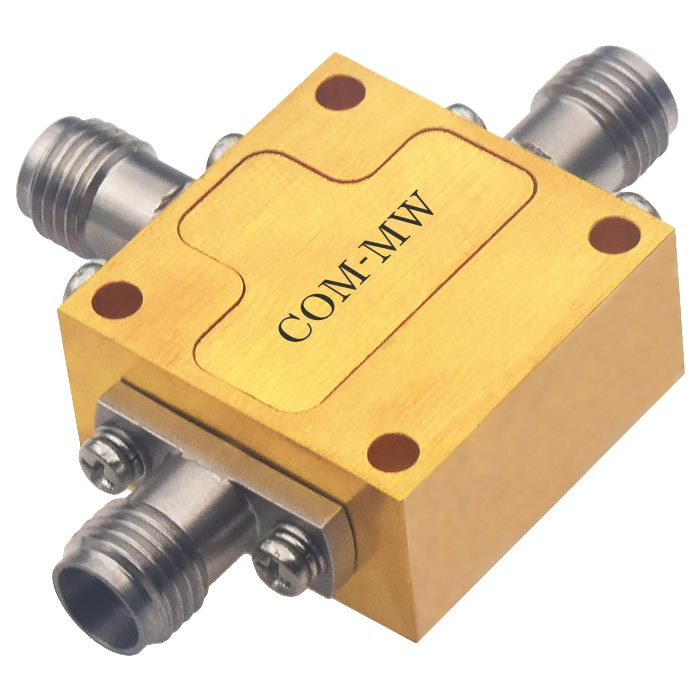

参考实物图

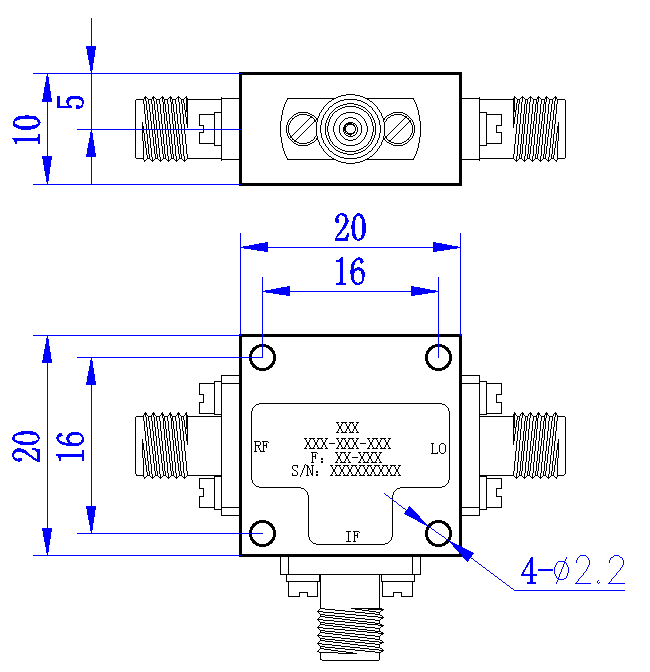

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
