产品
电桥
2200~2700MHz, 200W, 90°电桥, 表面贴装, 工业级, 代替XC2500A-03S
- B0375
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2200 | ~ | 2700 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 22 | 25 | dB | |
| 驻波比 | 1.15 | 1.2 | ||
| 幅度平衡 | ±0.45 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替XC2500A-03S |

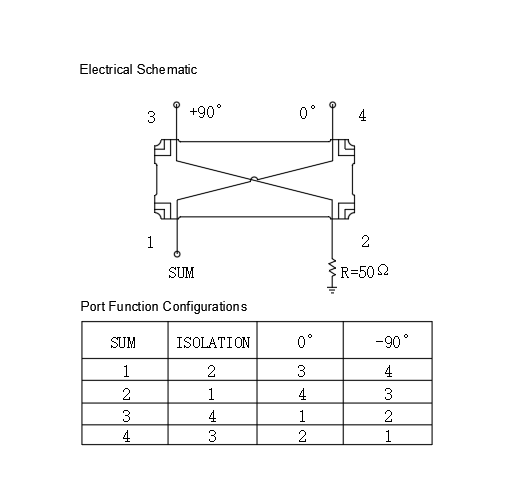

端口定义
| 输入端口 | 1 |
| 输出端口 | 4（0°） |
| 输出端口 | 3（+90°） |
| 隔离端口 | 2 |
建议PCB布局图
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S14 损耗 dB | S13 损耗 dB | S14 隔离 dB | S13 相位 ° |
| 1.7 | 1.28 | 1.21 | -3.32 | -3.11 | -19.2 | 88 |
| 1.9 | 1.23 | 1.15 | -3.02 | -3.26 | -20.1 | 88.6 |
| 2.1 | 1.19 | 1.09 | -2.95 | -3.32 | -24.5 | 89.3 |
| 2.2 | 1.15 | 1.05 | -2.85 | -3.42 | -25.2 | 89.7 |
| 2.3 | 1.09 | 1.02 | -2.81 | -3.44 | -26.3 | 90.2 |
| 2.4 | 1.06 | 1.03 | -2.78 | -3.45 | -27.1 | 90.3 |
| 2.5 | 1.03 | 1.04 | -2.79 | -3.38 | -26.4 | 90.6 |
| 2.6 | 1.05 | 1.04 | -2.84 | -3.36 | -25.2 | 90.9 |
| 2.7 | 1.1 | 1.06 | -2.91 | -3.35 | -24.8 | 91.1 |
| 2.9 | 1.32 | 1.09 | -2.98 | -3.3 | -21.1 | 93 |
| 3.1 | 1.45 | 1.15 | -3.31 | -3.26 | -18.6 | 94 |

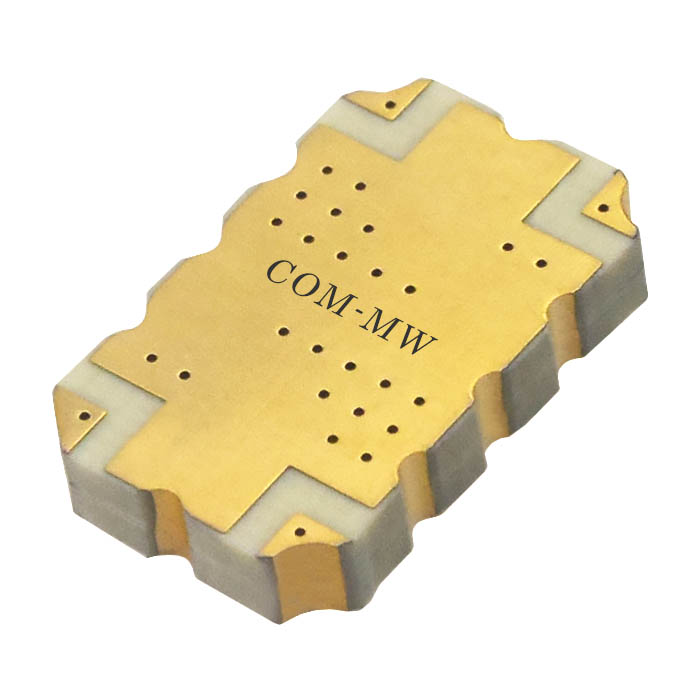

参考实物图

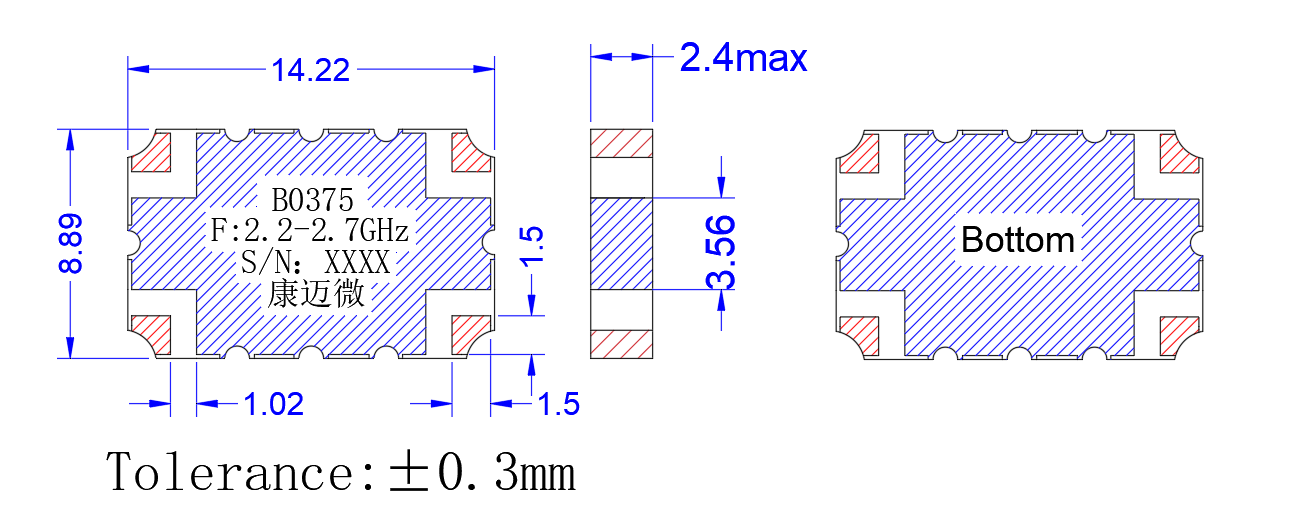

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
