工作频率300~400MHz, 增益6dBi, , N -K
微带天线具有重量轻、厚度薄、精度高等特点,通过多单元组阵可以实现较高增益的微带阵列天线。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 300 | ~ | 400 | MHz |
增益 | 6@360MHZ | 6 | dBi | |
驻波比 | 2 | |||
隔离度 | 16 | dB | ||
轴比 | 2.5 | dB |
极化方式 | 双圆极化 |
接口形式 | N -K |
功率容量 | 30W设计保证 |
外形尺寸 | 600*600*240mm不含接头 |
估算重量 | 4.8Kg |
工作温度 | -25~+60℃设计保证 |
储存温度 | -40~+75℃设计保证 |

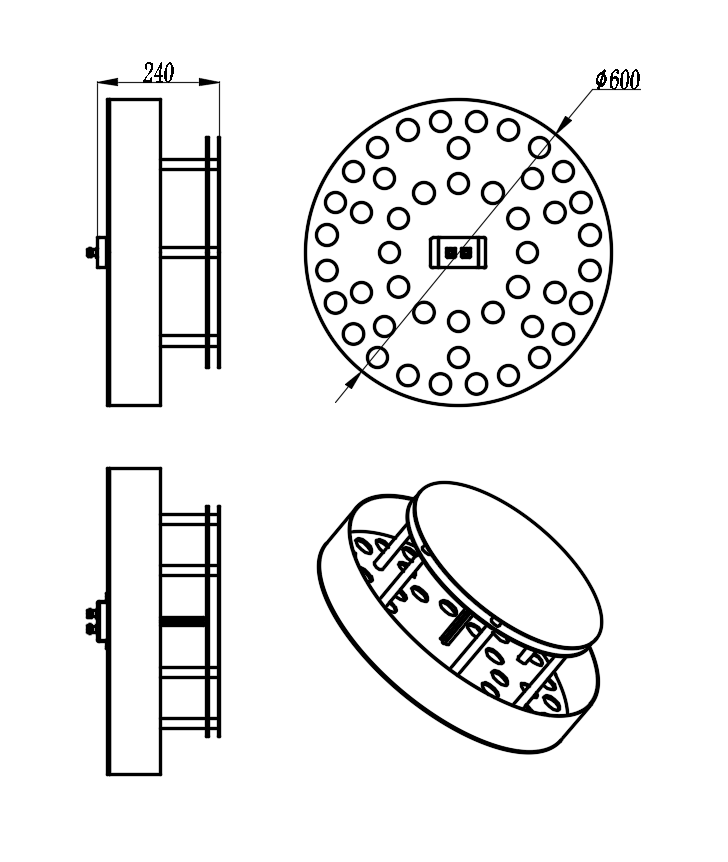

其它 | 产品需定制,规格书外形尺寸和外形结构图供参考,最终尺寸一周内确定并更新 |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
