开关缩略图

开关

DC~12GHz, 单刀双掷 ,TTL控制, 反射式, 20ms, N , 28V

  • 1N22812T
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,大功率。

技术要求

参数 最小 典型 最大 单位
工作频率 DC ~ 12 GHz
插入损耗 0.2@3GHz;0.7@12.4GHz dB
隔离度 80dB@3GHz;60@12.4GHz dB
驻波比 1.2@3GHz;1.6@12.4GHz

其它参数

开关路数单刀双掷 ,TTL控制
开关特性机械反射式开关
开关时间20ms
接口形式N -K
阻抗50Ω
功率容量200W@3GHz;150W@6GHz;50W@12GHz
工作电压+28V
工作电流140mA
工作温度-40~+85℃设计保证
开关寿命100万次

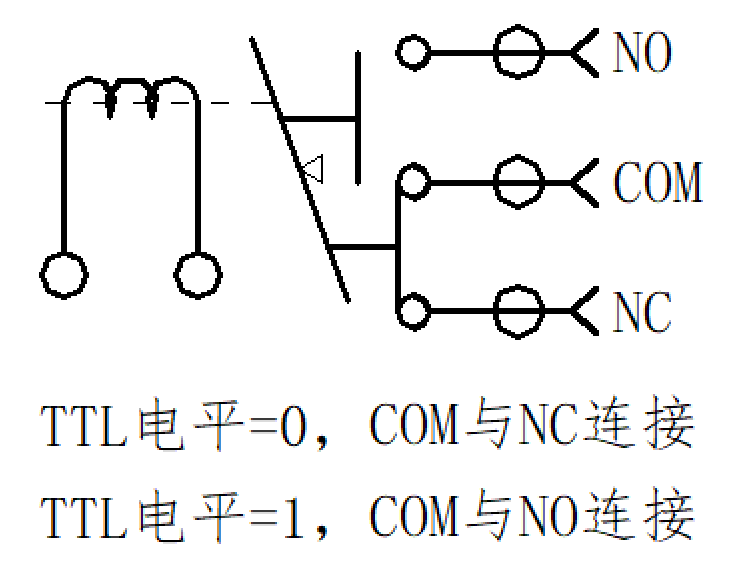

控制电路图

端口定义

公共端口COM
分路端口NO,NC

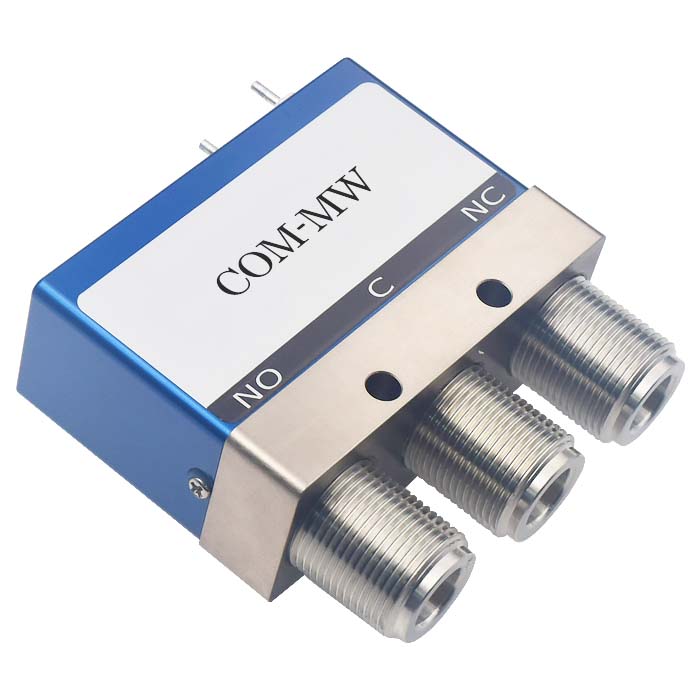

参考实物图

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
