开关矩阵
DC~40GHz,四选一,2.92,USB和网口控制
- DSM8-0.01-40G-3151
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.2（DC-6GHz）; 0.4（6Hz-18GHz）; 0.5（18GHz-26.5GHz）; 0.7（26.5GHz-40GHz）; | 0.4（DC-6GHz）; 0.7（6Hz-18GHz）; 0.9（18GHz-26.5GHz）; 1.1（26.5GHz-40GHz）; | dB | |
| 隔离度 | 70（DC-6GHz）;60（6Hz-18GHz）; 55（18GHz-26.5GHz）; 50（26.5GHz-40GHz）; | 75（DC-6GHz）; 80（6Hz-18GHz）; 75（18GHz-26.5GHz）;65（26.5GHz-40GHz）; | dB | |
| 驻波比 | 1.3（DC-6GHz）; 1.4（6Hz-18GHz）; 1.6（18GHz-26.5GHz）; 1.7（26.5GHz-40GHz）; |
其它参数
| 开关时间 | 15ms |
| 开关路数 | 四选一 |
| 接口形式 | 2.92 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作电压 | +24V或者USB+5V供电 |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制方式 | USB和网口控制 |
端口定义
| 分路端口 | RF2,RF3,RF5,RF6 |
| 公共端口 | RF0 |
参考实物图

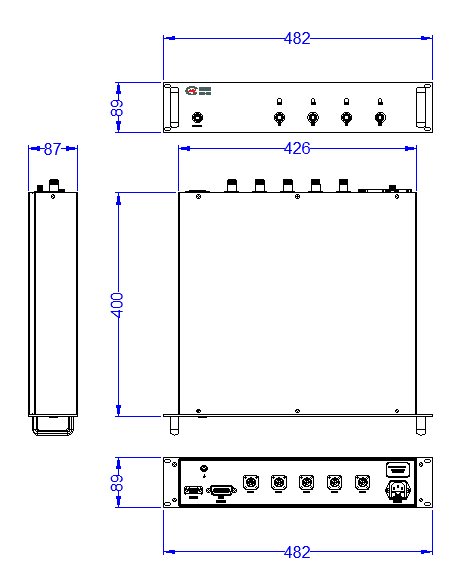

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
