产品
限幅器
工作频率 0.01~26GHz,限幅电平 18dBm,功率容量8W,2.92
- DL8-0.01-26G-9692
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 26 | GHz |
| 限幅电平 | 18 | dBm | ||
| 插入损耗 | 1 | 1.5 | dB | |
| 驻波比 | 1.5 | |||
| 响应时间 | 50 | ns | ||
| 恢复时间 | 50 | ns |
其它参数
| 功率容量 | 8W |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 使用时，需确保无直流电压进入模块。 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.03 | 1.03 | -0.09 |
| 1.90 | 1.07 | 1.08 | -0.30 |
| 3.79 | 1.06 | 1.02 | -0.37 |
| 5.69 | 1.14 | 1.13 | -0.45 |
| 7.58 | 1.28 | 1.29 | -0.51 |
| 9.47 | 1.36 | 1.34 | -0.60 |
| 11.36 | 1.45 | 1.38 | -0.70 |
| 13.26 | 1.30 | 1.27 | -0.56 |
| 15.15 | 1.16 | 1.12 | -0.65 |
| 17.04 | 1.26 | 1.21 | -0.76 |
| 18.93 | 1.30 | 1.28 | -0.77 |
| 20.82 | 1.14 | 1.16 | -0.84 |
| 22.72 | 1.42 | 1.41 | -0.98 |
| 24.61 | 1.08 | 1.06 | -0.92 |
| 26.50 | 1.52 | 1.61 | -1.26 |

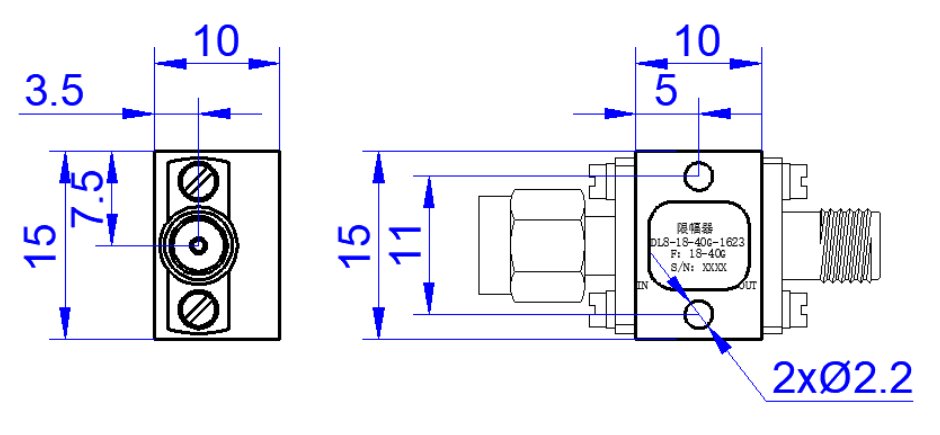

外形结构图（mm）

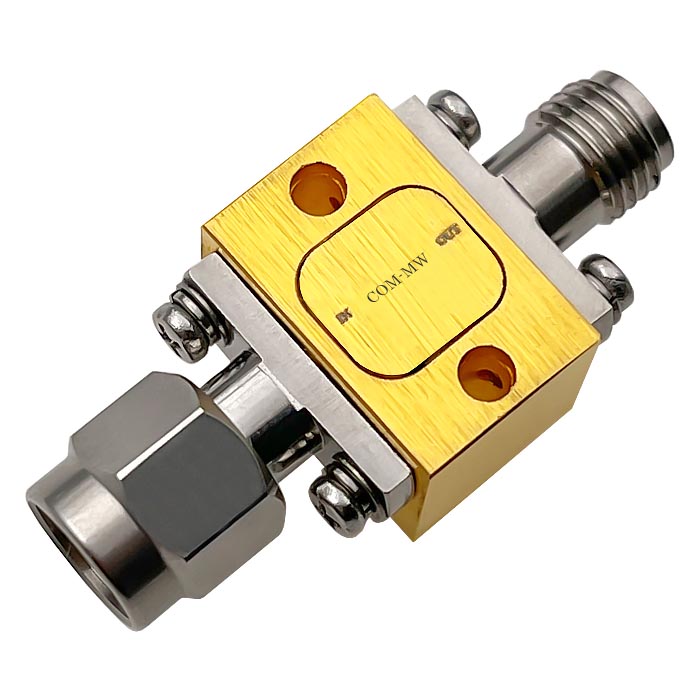

参考实物图

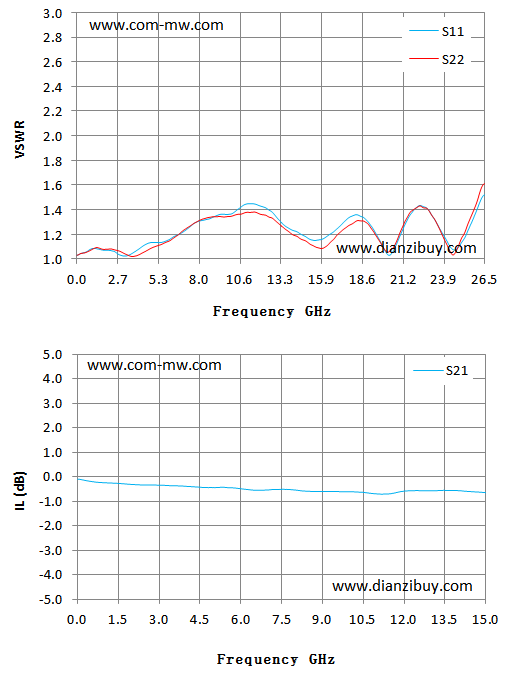

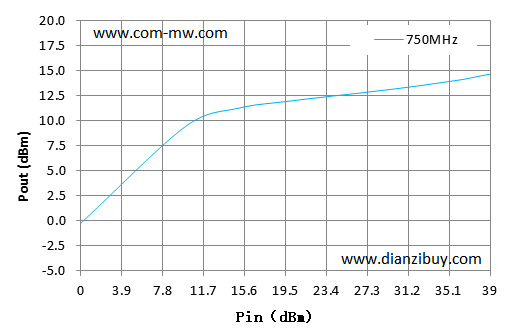

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
