低噪声放大器
500~6500MHz, 增益40dB, 噪声系数2.5dB, P-1dB功率10dBm, SMA
- DLNA8-500-6500-1722-A2
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高增益，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 6500 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | 4 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率MHz | S11驻波 | S22驻波 | S12增益dB | S12噪声dB | S211dB功率dBm |
| 500 | 1.36 | 1.41 | 43.3 | 2.1 | 18.06 |
| 964 | 1.04 | 1.35 | 43.58 | 2.03 | 18.72 |
| 1429 | 1.12 | 1.29 | 43.87 | 1.92 | 18.46 |
| 1893 | 1.3 | 1.32 | 43.77 | 2.16 | 18.68 |
| 2357 | 1.61 | 1.52 | 43.17 | 2.01 | 17.33 |
| 2821 | 1.83 | 1.75 | 42.59 | 2.34 | 16.28 |
| 3286 | 1.81 | 1.84 | 42.56 | 2.27 | 15.26 |
| 3750 | 1.64 | 1.74 | 43.13 | 2.14 | 14.23 |
| 4214 | 1.66 | 1.47 | 43.22 | 2.29 | 13.25 |
| 4679 | 1.83 | 1.27 | 42.94 | 2.51 | 12.31 |
| 5143 | 1.91 | 1.23 | 42.54 | 2.44 | 11.33 |
| 5607 | 2 | 1.19 | 42.55 | 2.22 | 10.23 |
| 6071 | 1.93 | 1.32 | 42.1 | 2.44 | 9.51 |
| 6536 | 1.56 | 1.41 | 40.35 | 2.49 | 9.06 |
| 7000 | 1.29 | 1.35 | 38.72 | 2.44 | 8.23 |
参考实物图
外形结构图（mm）

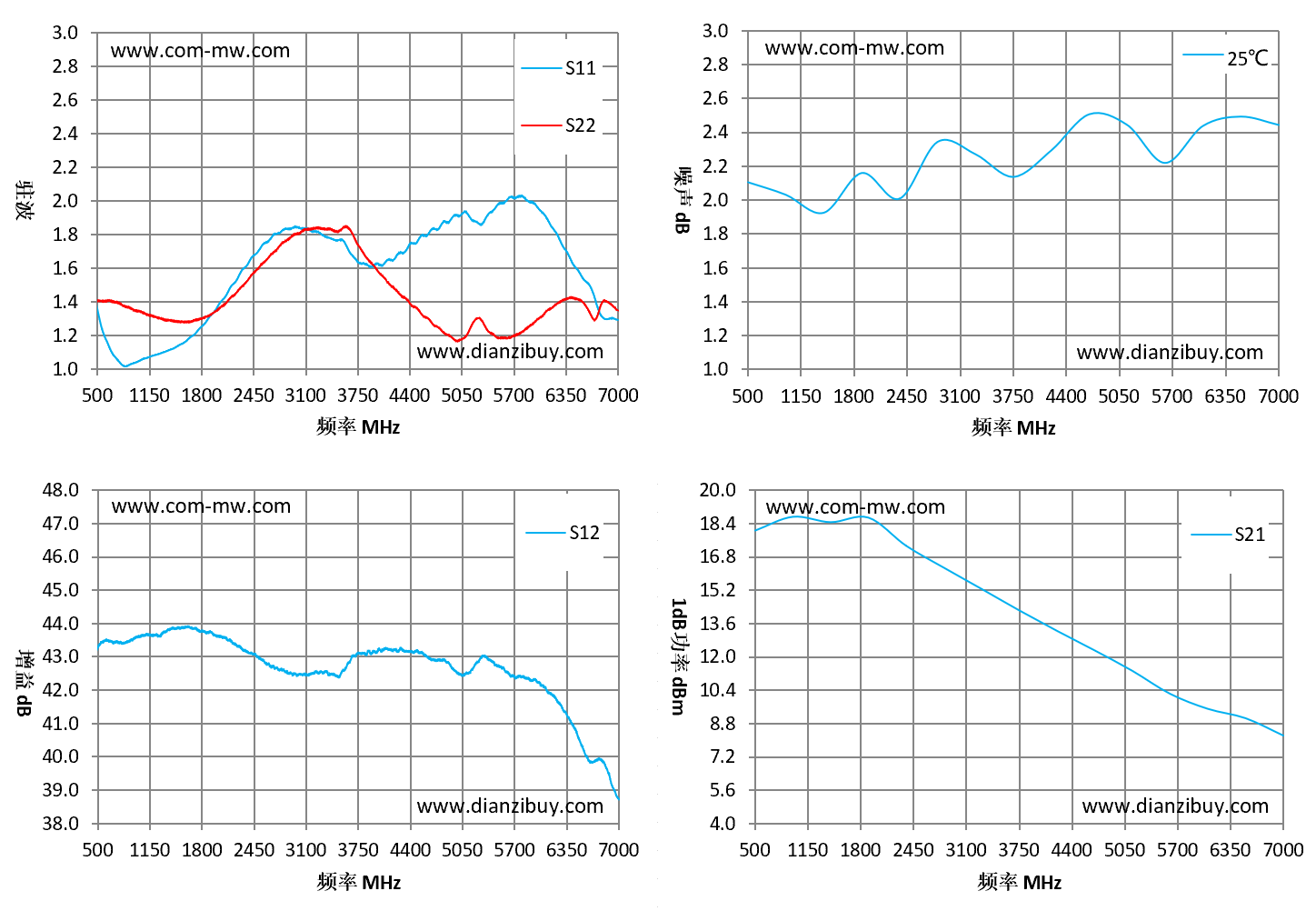

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
