通带频率 DC~2700MHz,dB,3500-5000MHz≥55dBc,SMA
- ZLPF15-L1800-2700-313
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2700 | MHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | 1800-2700 | MHz | 1.3 | dB | ||
| 带外抑制 | 3500-5000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.01 | -0.01 | 0.43 |
| 229 | 1.02 | 1.02 | -0.04 | -0.04 | 0.39 |
| 457 | 1.04 | 1.02 | -0.06 | -0.06 | 0.41 |
| 686 | 1.05 | 1.02 | -0.09 | -0.09 | 0.39 |
| 914 | 1.06 | 1.06 | -0.10 | -0.10 | 0.42 |
| 1143 | 1.09 | 1.11 | -0.13 | -0.13 | 0.42 |
| 1371 | 1.15 | 1.16 | -0.16 | -0.16 | 0.42 |
| 1600 | 1.19 | 1.21 | -0.20 | -0.20 | 0.45 |
| 1829 | 1.21 | 1.22 | -0.25 | -0.25 | 0.51 |
| 2057 | 1.20 | 1.19 | -0.30 | -0.30 | 0.54 |
| 2286 | 1.24 | 1.26 | -0.31 | -0.31 | 0.70 |
| 2514 | 1.28 | 1.30 | -0.43 | -0.43 | 0.73 |
| 2743 | 1.36 | 1.46 | -0.71 | -0.71 | 1.44 |
| 2971 | 11.08 | 20.36 | -11.08 | -11.08 | 1.60 |
| 3200 | 21.90 | 781.38 | -35.08 | -35.08 | 1.37 |

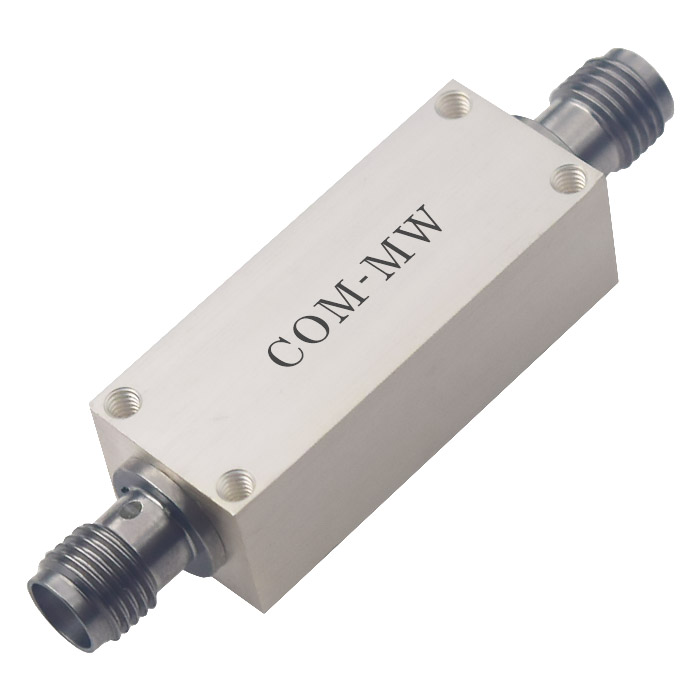

参考实物图
外形结构图（mm）

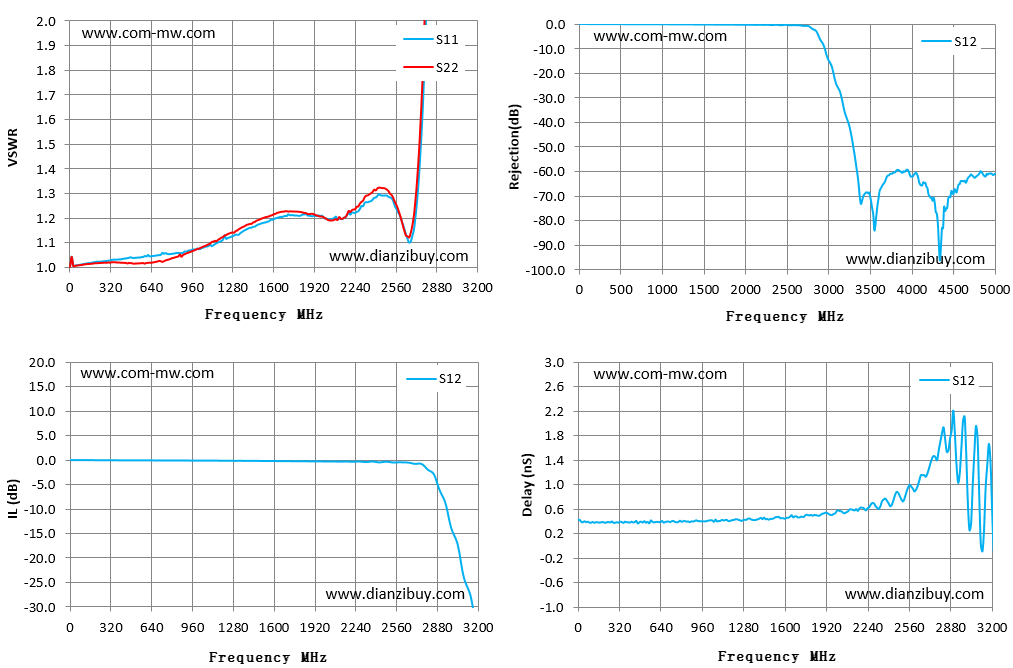

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
