26.5~40GHz, 增益40dB, 噪声系数2.5dB, P-1dB功率10dBm, 2.92
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 26.5 | ~ | 40 | GHz |
增益 | 40 | dB | ||
增益平坦度 | 2.5 | dB | ||
噪声系数 | 2.5 | dB | ||
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm | ||
最大输入功率 | 10 | dBm |
接口形式 | 2.92-K可拆0.3mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -40~+70℃设计保证 |

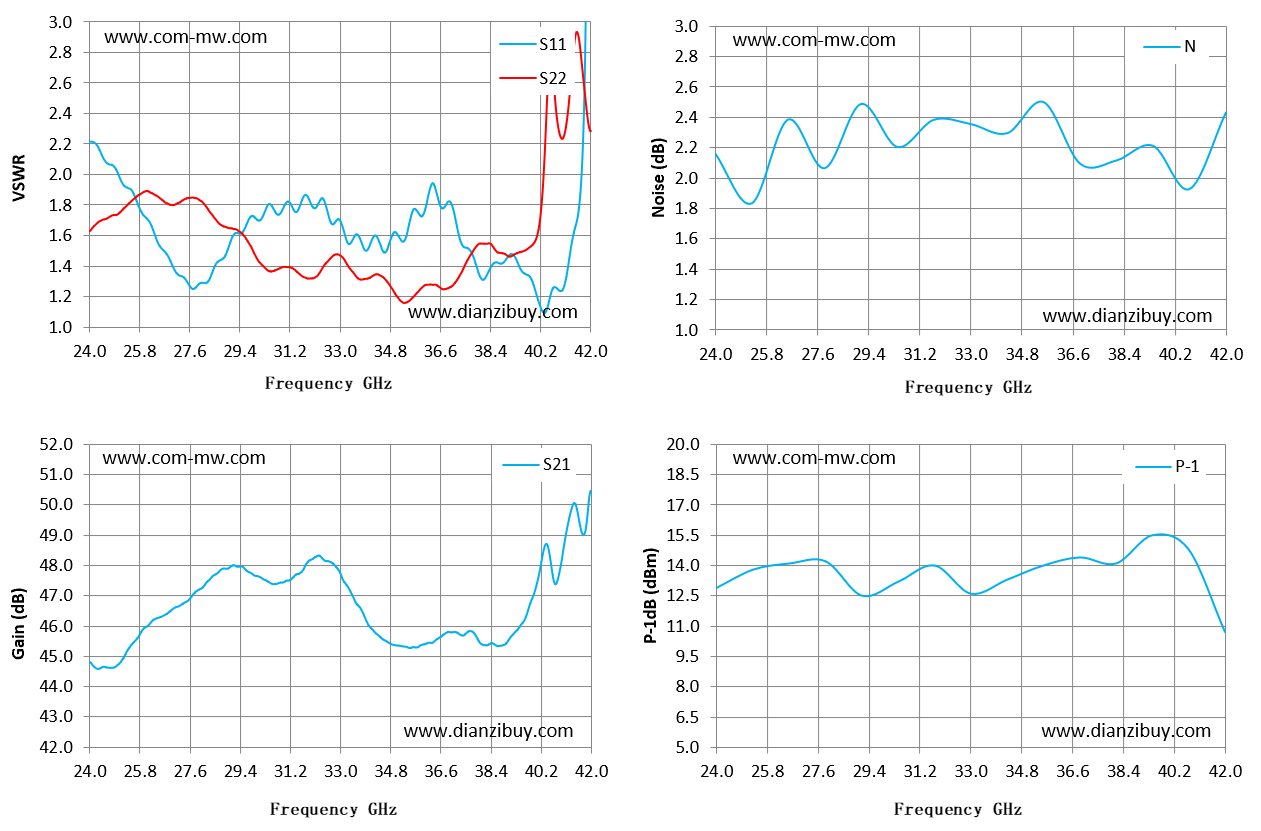

Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 dBm |
---|---|---|---|---|---|
24 | 2.21 | 1.63 | 44.8 | 2.16 | 12.9 |
25.29 | 1.92 | 1.78 | 45.07 | 1.83 | 13.8 |
26.57 | 1.52 | 1.84 | 46.3 | 2.39 | 14.1 |
27.86 | 1.26 | 1.84 | 47.17 | 2.06 | 14.2 |
29.14 | 1.59 | 1.65 | 48.01 | 2.49 | 12.5 |
30.43 | 1.8 | 1.37 | 47.45 | 2.2 | 13.2 |
31.71 | 1.86 | 1.33 | 47.93 | 2.39 | 14 |
33 | 1.7 | 1.47 | 47.72 | 2.36 | 12.6 |
34.29 | 1.6 | 1.34 | 45.75 | 2.3 | 13.3 |
35.57 | 1.73 | 1.18 | 45.28 | 2.5 | 14 |
36.86 | 1.82 | 1.25 | 45.8 | 2.09 | 14.4 |
38.14 | 1.31 | 1.55 | 45.37 | 2.12 | 14.1 |
39.43 | 1.4 | 1.49 | 45.95 | 2.21 | 15.5 |
40.71 | 1.26 | 2.52 | 47.4 | 1.93 | 14.8 |
42 | 11.88 | 2.29 | 50.46 | 2.43 | 10.7 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
