DC~40GHz,单刀四掷 ,反射式,15ms,2.92-K,12V,200万次
- DSW9-4R0-40G-2620
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 插入损耗 | 0.9 | dB@40G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 60 | dB@18G | ||
| 隔离度 | 50 | dB@40G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 驻波比 | 1.9 | @40G | ||
| 功率容量 | 40 | W@6G | ||
| 功率容量 | 25 | W@18G | ||
| 功率容量 | 5 | W@40G |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB15 Male |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S03 相位 ° |
| 0.1 | 1.01 | 1 | -0.01 | -72.53 | 0.04 |
| 3 | 1.01 | 1.02 | -0.01 | -81.26 | 0.54 |
| 6 | 1.12 | 1.09 | -0.03 | -79.54 | 1.05 |
| 12 | 1.11 | 1.08 | -0.08 | -79.91 | 2.18 |
| 15 | 1.09 | 1.1 | -0.16 | -82.58 | 2.59 |
| 18 | 1.15 | 1.12 | -0.15 | -79.71 | 3.48 |
| 25 | 1.41 | 1.29 | -0.28 | -79.55 | 4.77 |
| 28 | 1.3 | 1.26 | -0.29 | -76.13 | 4.68 |
| 34 | 1.47 | 1.42 | -0.52 | -74.31 | 7.51 |
| 37 | 1.22 | 1.18 | -0.58 | -73.84 | 9.24 |
| 40 | 1.33 | 1.55 | -0.85 | -71.75 | 9.88 |

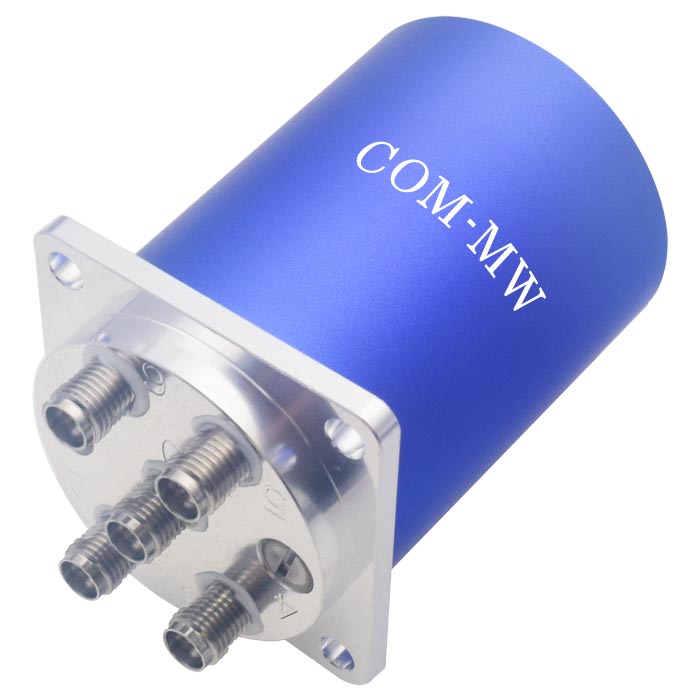

参考实物图
外形结构图（mm）
控制引脚定义
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | +12V | / |
| Pin 8 | GND | / |
| Pin 1,4,9~15 | 不使用 | / |

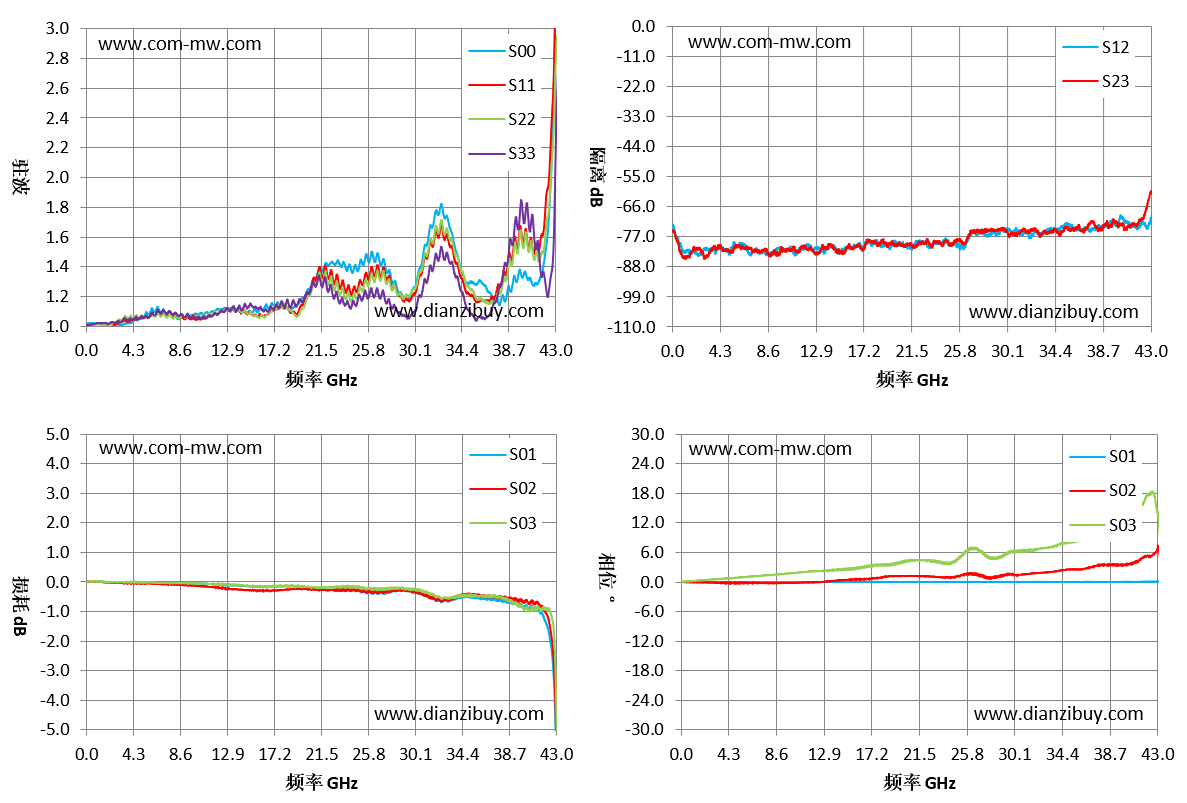

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 开关顺序：先断后合。 |
