产品
滤波器
通带频率40~1100MHz, 带外抑制DC-20MHz≥35dB, 表面贴装
- ZHPF5-L40-1100-3059
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 40 | ~ | 1100 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-20 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 204.32 | 97.42 | -60.34 | -60.34 | 12.33 |
| 87 | 1.14 | 1.13 | -0.38 | -0.38 | 2.26 |
| 172 | 1.05 | 1.03 | -0.18 | -0.18 | 0.74 |
| 258 | 1.03 | 1.02 | -0.14 | -0.14 | 0.44 |
| 344 | 1.04 | 1.05 | -0.1 | -0.1 | 0.33 |
| 429 | 1.06 | 1.07 | -0.11 | -0.11 | 0.31 |
| 515 | 1.09 | 1.1 | -0.13 | -0.13 | 0.29 |
| 601 | 1.11 | 1.13 | -0.09 | -0.09 | 0.28 |
| 686 | 1.13 | 1.16 | -0.16 | -0.16 | 0.25 |
| 772 | 1.18 | 1.21 | -0.17 | -0.17 | 0.23 |
| 857 | 1.2 | 1.23 | -0.14 | -0.14 | 0.2 |
| 943 | 1.23 | 1.26 | -0.23 | -0.23 | 0.16 |
| 1029 | 1.26 | 1.29 | -0.29 | -0.29 | 0.22 |
| 1114 | 1.3 | 1.31 | -0.4 | -0.4 | 0.28 |
| 1200 | 1.33 | 1.31 | -0.54 | -0.54 | 0.36 |

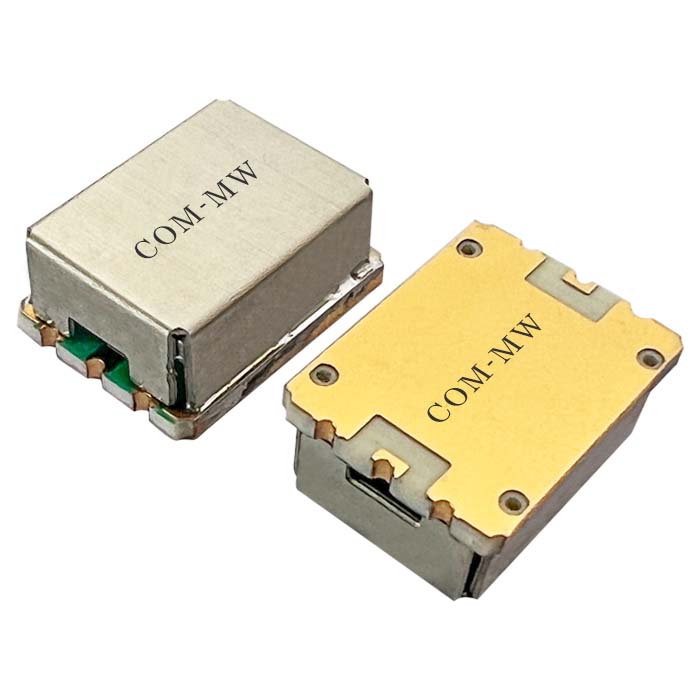

参考实物图

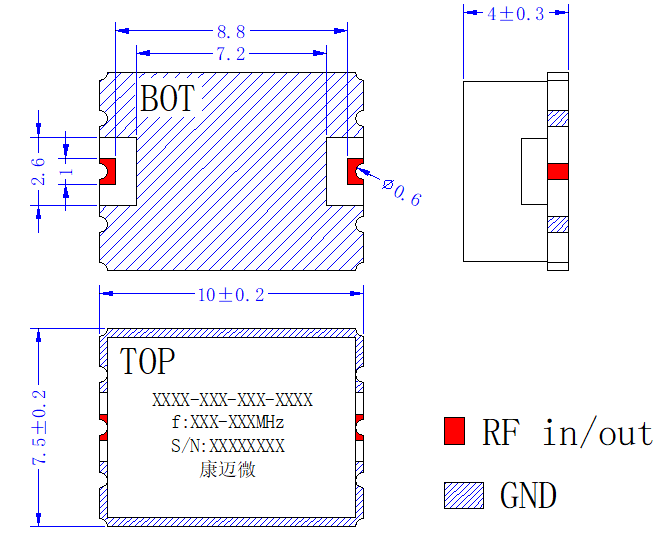

外形结构图（mm）

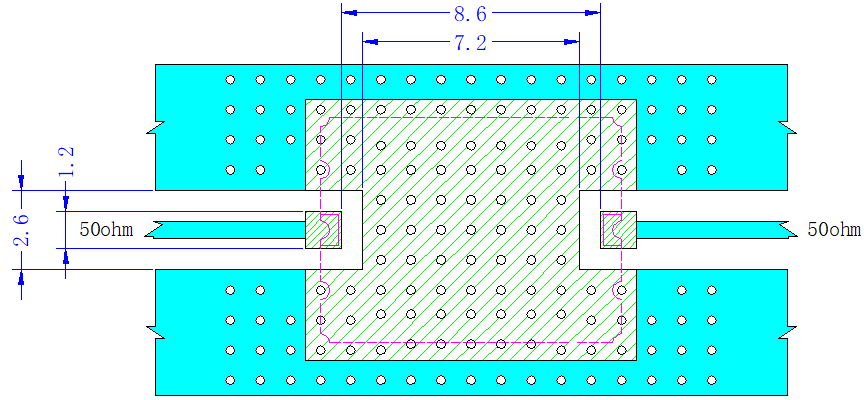

建议PCB布局图:RO4350B，H:0.254mm

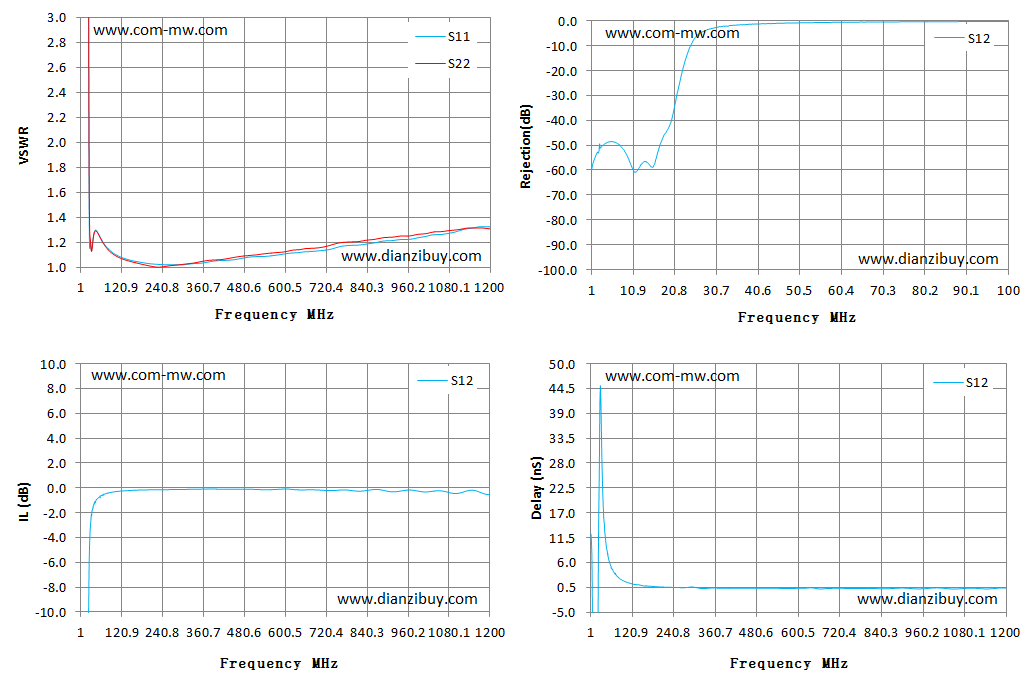

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
