滤波器
通带频率15~18GHz, DC-13.5GHz≥40dBc, 19.8-25GHz≥40dBc, 2.92
- ZBF8-C16.5-3G-1630
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-13.5 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 19.8-25 | GHz≥ | 40 | dBc |
其它参数
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|
| 13 | 65.77 | -66.82 | -66.82 |
| 13.5 | 57.1 | -55.22 | -55.22 |
| 14 | 47.92 | -39.07 | -39.07 |
| 14.5 | 22 | -13.31 | -13.31 |
| 15 | 1.2 | -0.76 | -0.76 |
| 15.5 | 1.07 | -0.67 | -0.67 |
| 16 | 1.21 | -0.69 | -0.69 |
| 16.5 | 1.36 | -0.82 | -0.82 |
| 17 | 1.2 | -0.77 | -0.77 |
| 17.5 | 1.26 | -0.73 | -0.73 |
| 18 | 1.36 | -0.89 | -0.89 |
| 18.5 | 3.57 | -2.79 | -2.79 |
| 19 | 65.68 | -31.07 | -31.07 |
| 19.5 | 80.22 | -48.01 | -48.01 |
| 20 | 80.03 | -60.8 | -60.8 |
参考实物图

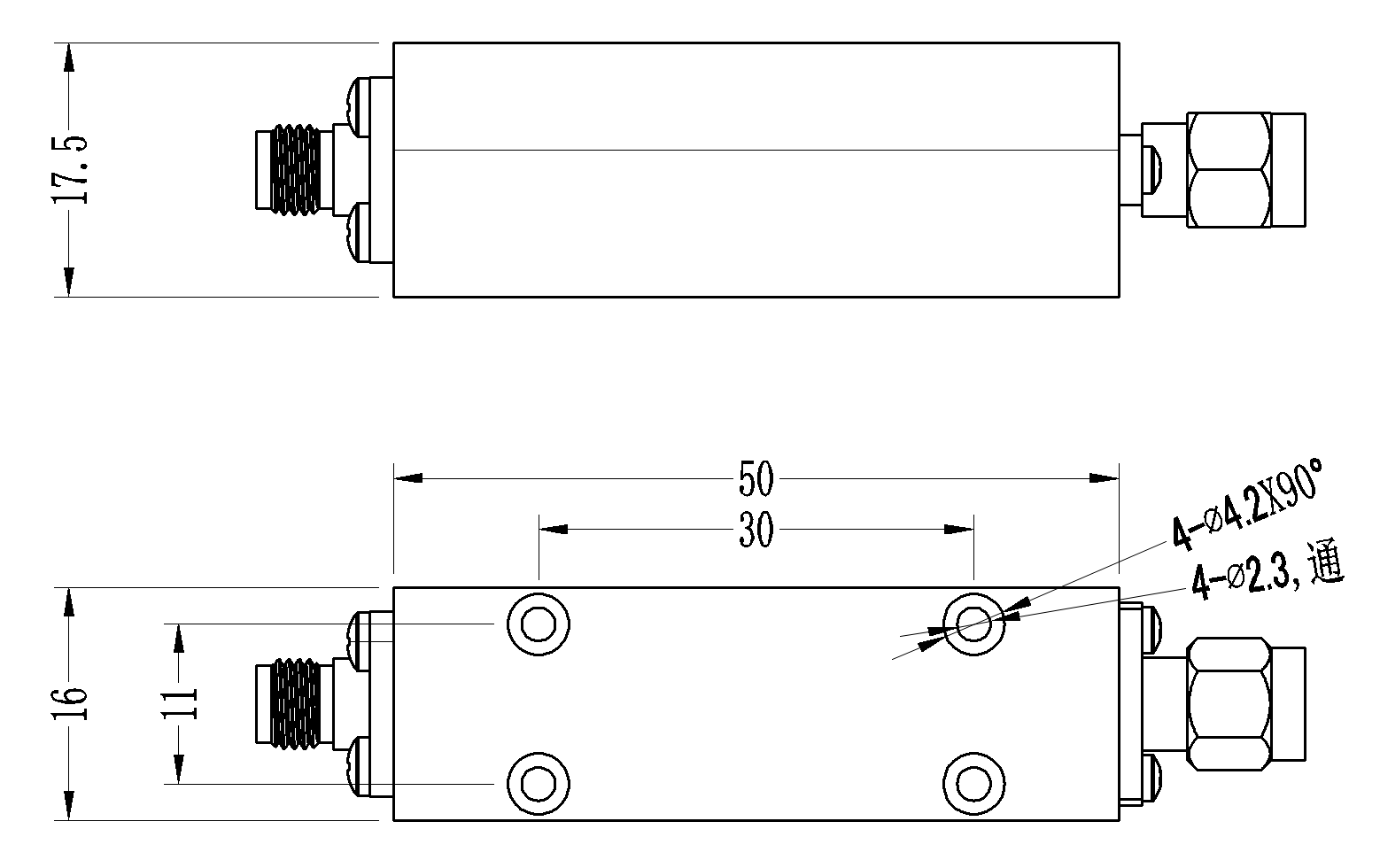

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
