陶瓷滤波器缩略图

陶瓷滤波器

工作带宽 23.4-30.2GHz,带外抑制  40@DC-20.8GHz,40@33.0-61.0GHz

  • STBP268-6R8-K712
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区航天路118号4-3号楼
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

产品特点

高精度胶片处理技术

高性能,低温漂,大功率

陶瓷基板,50Ω共面波导

金丝键合,适用于多芯片集成模块

技术要求

项目参数单位
中心频率26.8GHz
工作带宽23.4-30.2GHz
中心损耗2.0dB
带内波动1.0dB
驻波比1.7:1
群时延波动0.5ns
带外抑制40@DC-20.8GHzdBc
带外抑制40@33.0-61.0GHzdBc

其它要求:设计保证

承受功率2W  CW
工作温度-55~+85℃
储存温度-55~+125℃
外形尺寸L:9.0,W:2.0,h:0.26

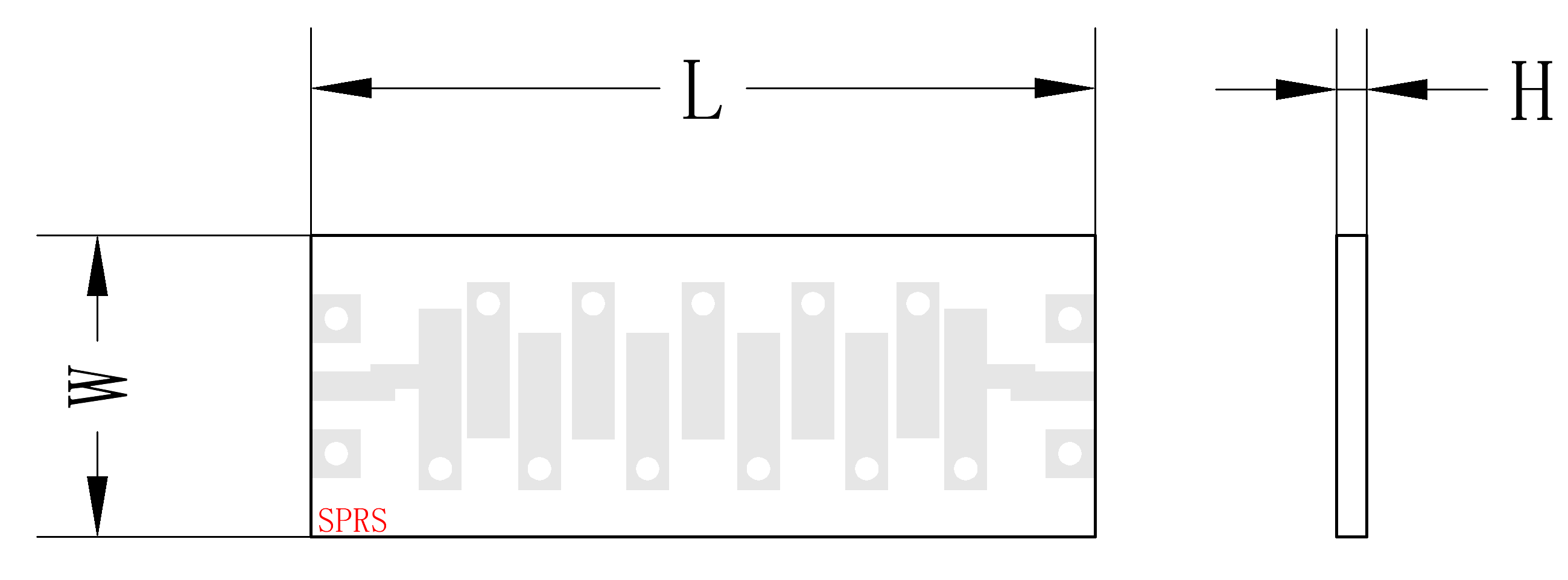

外形图:端口居中

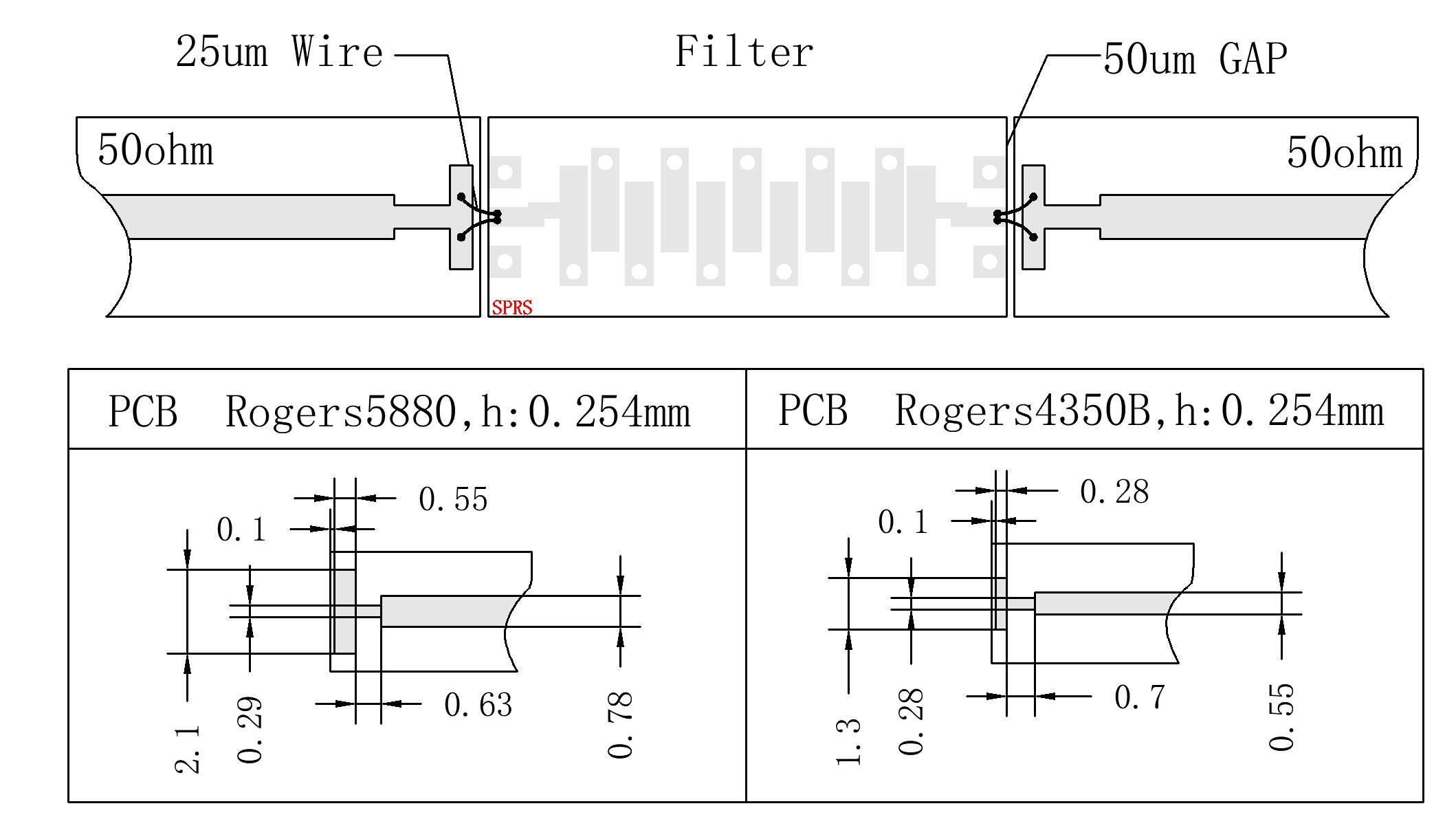

推荐装配图

参考实物图

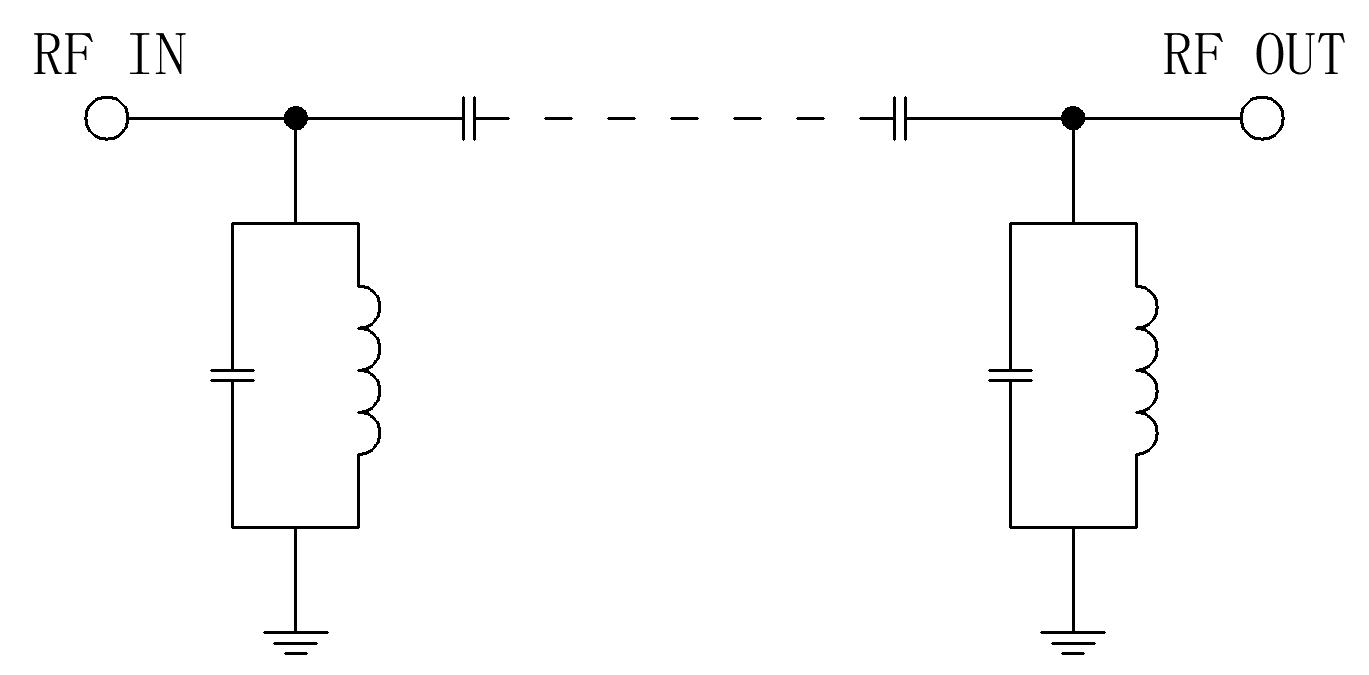

原理图

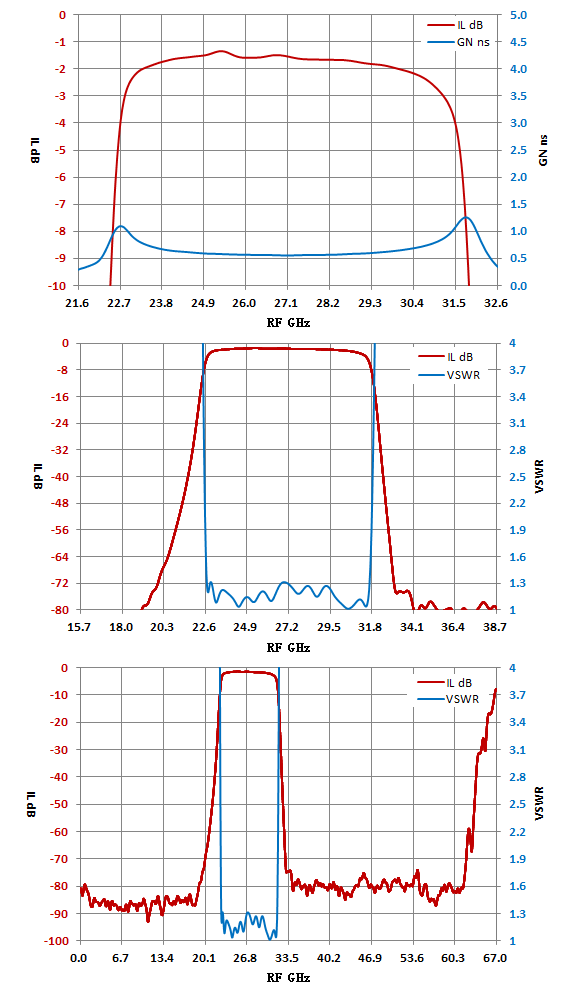

典型曲线
