产品
开关滤波器组
开关滤波路数五选一, 2.92
- DSS3-5R16-42G-3435
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
|---|---|---|
| 插入损耗 | 12 | dB |
| 驻波比 | 2.0 | |
| 通带频率一 | 16-25 | GHz |
| 频率一抑制 | 0.01-8GHz≥60；8-12.8GHz≥80；12.8-14GHz≥60 | dB |
| 频率一抑制 | 28-33GHz≥70；36-45GHz≥60 | dB |
| 通带频率二 | 21-30 | GHz |
| 频率二抑制 | 0.01-8GHz≥60；8-12.8GHz≥80；12.8-19.5GHz≥60 | dB |
| 频率二抑制 | 33-38GHz≥70；40.5-50GHz≥60 | dB |
| 通带频率三 | 26-34 | GHz |
| 频率三抑制 | 0.01-8GHz≥60；8-12.8GHz≥80；12.8-24GHz≥60 | dB |
| 频率三抑制 | 38-42GHz≥70；46-50GHz≥60 | dB |
| 通带频率四 | 30-38 | GHz |
| 频率四抑制 | 0.01-8GHz≥60；8-12.8GHz≥80；12.8-28GHz≥60 | dB |
| 频率四抑制 | 42-46GHz≥70；46-50GHz≥60 | dB |
| 通带频率五 | 34-42 | GHz |
| 频率五抑制 | 0.01-8GHz≥60；12.8-28GHz≥60 | dB |
| 频率五抑制 | 46-50GHz≥70 | dB |
其它参数
| 开关滤波路数 | 五选一 |
| 开关时间 | 150ns |
| 带内波动 | 2.0dB（每个频段内任意4GHz带宽）； |
| 隔离度 | 60dB |
| 接口形式 | 2.92-K；连接器涂抹导电胶； |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | +5V@400mA；-5V@100mA |
| 工作温度 | -55~+85℃ |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
| 相位线性度 | ±45°（每个频段内任意4GHz带宽）； |
| 其它 | CTL连接器：J30J-9ZKP |
真值表
| C1 | C2 | C3 | C4 | C5 | |
| 频率一 | 0 | 1 | 1 | 1 | 1 |
| 频率二 | 1 | 0 | 1 | 1 | 1 |
| 频率三 | 1 | 1 | 0 | 1 | 1 |
| 频率四 | 1 | 1 | 1 | 0 | 1 |
| 频率五 | 1 | 1 | 1 | 1 | 0 |

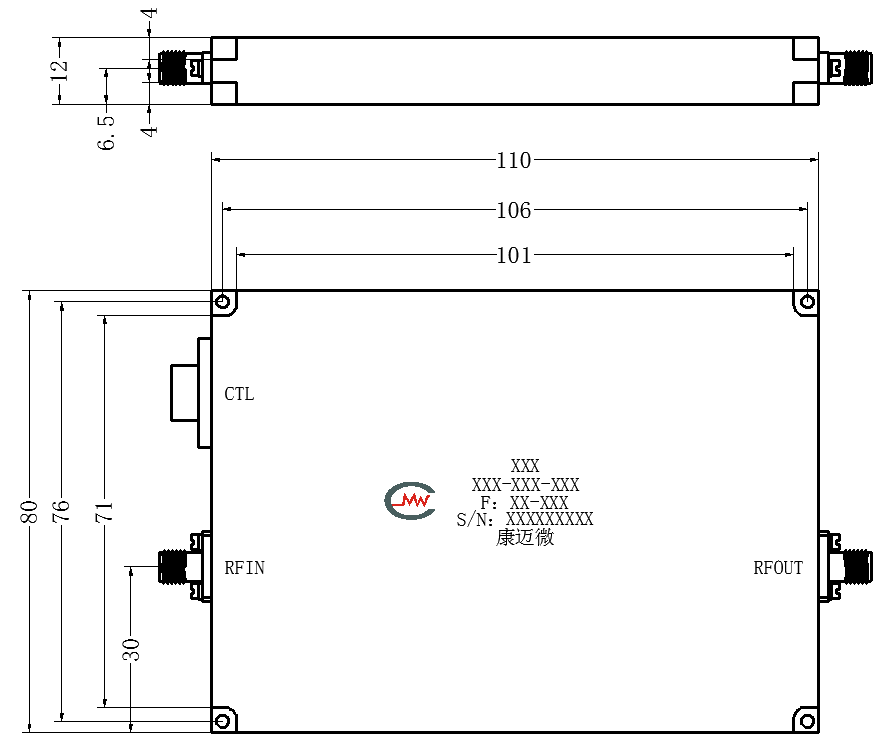

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
