产品
耦合器
1~800MHz, 双定向耦合度20dB, SMA, 1W
- ZDC8-20C1-800-3211
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 800 | MHz |
| 插入损耗 | 0.8 | 1.2 | dB | |
| 双定向耦合度 | 18.5 | 20 | 21.8 | dB |
| 方向性 | 10 | 15 | dB | |
| 主线驻波比 | 1.4 | 1.8 | ||
| 耦合线驻波比 | 1.5 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | 4 |
| 输出端口 | 4 | 1 |
| 耦合端口 | 2 | 3 |
| 隔离端口 | 3 | 2 |

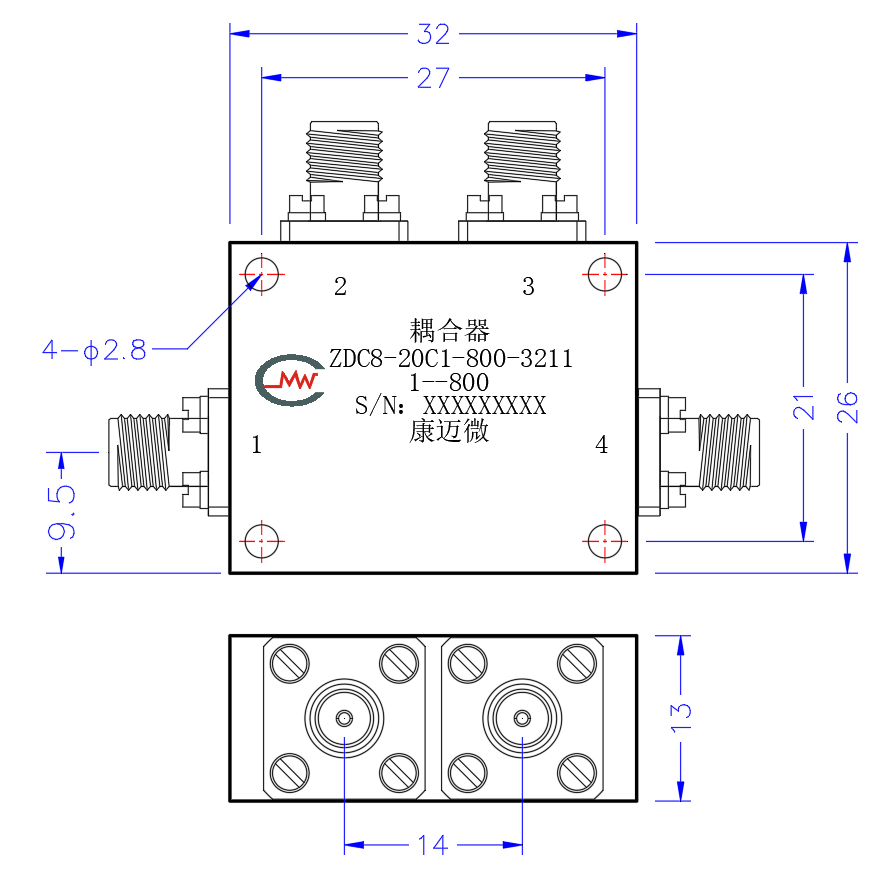

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
