产品
双工器
通带频率一650~930MHz, 通带频率二1300~3000MHz, SMA
- ZCB1-M650-3000-308
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 650 | ~ | 930 | MHz |
| 通带频率二 | / | / | 1300 | ~ | 3000 | MHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 1.3-3 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 0.65-0.93 | GHz≥ | 60 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | -61.54 | -0.07 | 1.43 | |
| 0.29 | 1.29 | -60.16 | -0.43 | 1.45 | |
| 0.57 | 1.3 | -59.61 | -0.7 | 1.63 | |
| 0.86 | 1.1 | -59.5 | -0.95 | 2.51 | |
| 1.14 | 6.49 | -6.73 | -39.21 | ||
| 1.43 | 1.19 | -0.79 | -66.17 | 1.72 | |
| 1.71 | 1.11 | -0.68 | -63.36 | 1.19 | |
| 2 | 1.25 | -0.71 | -67 | 0.99 | |
| 2.29 | 1.26 | -0.72 | -62 | 0.88 | |
| 2.57 | 1.22 | -0.59 | -67.86 | 0.78 | |
| 2.86 | 1.17 | -0.6 | -66 | 0.65 | |
| 3.14 | 1.11 | -0.57 | -62.83 | 0.58 | |
| 3.43 | 1.2 | -0.58 | -63.63 | 0.59 | |
| 3.71 | 1.24 | -0.62 | -60.32 | 0.75 | |
| 4 | 1.36 | -1.12 | -37.58 | 0.53 |
参考实物图

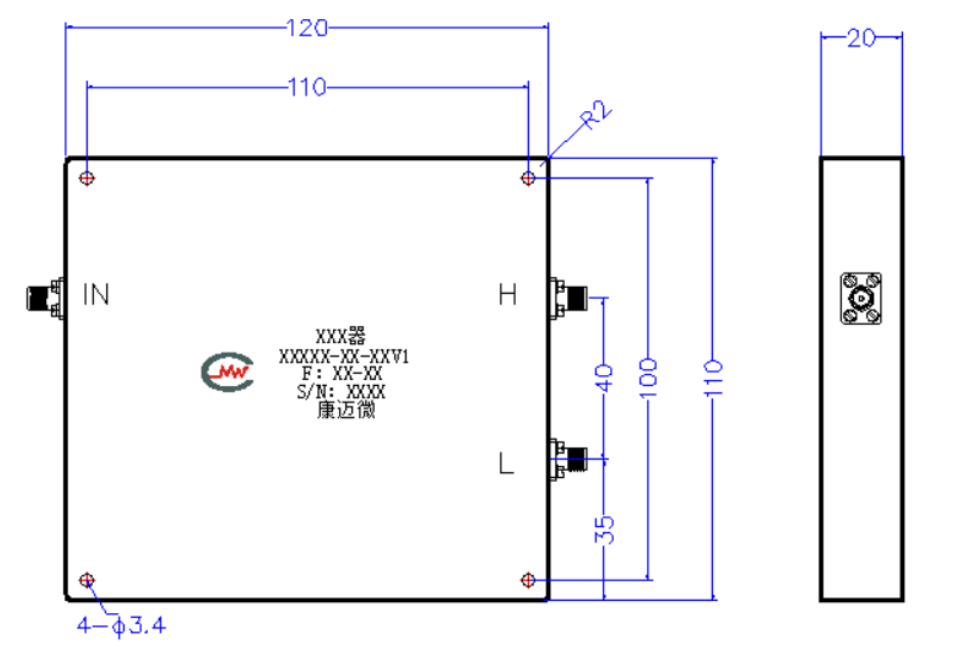

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
