13.75~14.5GHz, 500W, 4路, 0°, 波导口
- ZPD8-4W13.75-14.5G-3346
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 13.75 | ~ | 14.5 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分路端驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 500W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ120 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB |
|---|---|---|---|---|---|
| 13 | 1.96 | -6.68 | -6.66 | -6.69 | -6.71 |
| 13.14 | 1.98 | -6.46 | -6.43 | -6.51 | -6.5 |
| 13.29 | 1.62 | -6.46 | -6.42 | -6.47 | -6.47 |
| 13.43 | 1.34 | -6.34 | -6.28 | -6.31 | -6.32 |
| 13.57 | 1.17 | -5.94 | -5.87 | -5.9 | -5.9 |
| 13.71 | 1.13 | -6.26 | -6.2 | -6.26 | -6.21 |
| 13.86 | 1.07 | -6.09 | -6.01 | -6.08 | -6.05 |
| 14 | 1.09 | -5.95 | -5.86 | -5.85 | -5.89 |
| 14.14 | 1.2 | -6.4 | -6.33 | -6.31 | -6.38 |
| 14.29 | 1.08 | -5.85 | -5.83 | -5.82 | -5.85 |
| 14.43 | 1.05 | -6.06 | -6.06 | -6.07 | -6.08 |
| 14.57 | 1.07 | -6.37 | -6.4 | -6.38 | -6.41 |
| 14.71 | 1.42 | -5.84 | -5.92 | -5.88 | -5.87 |
| 14.86 | 1.78 | -6.41 | -6.56 | -6.57 | -6.43 |
| 15 | 1.9 | -6.62 | -6.87 | -6.92 | -6.63 |

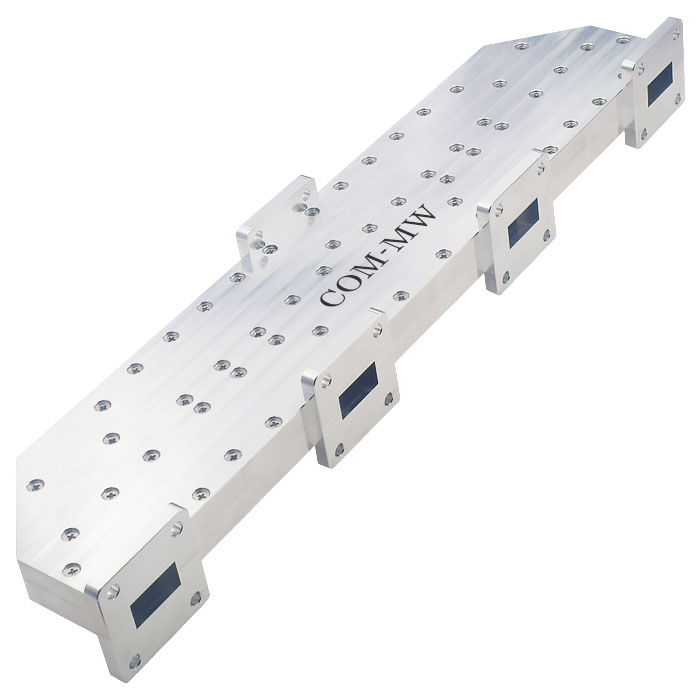

参考实物图

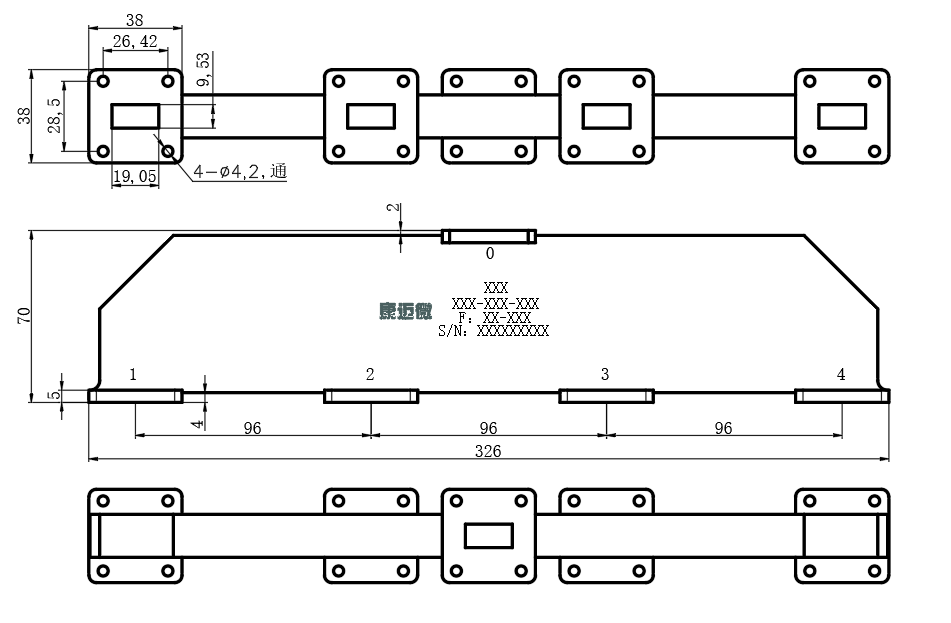

外形结构图（mm）

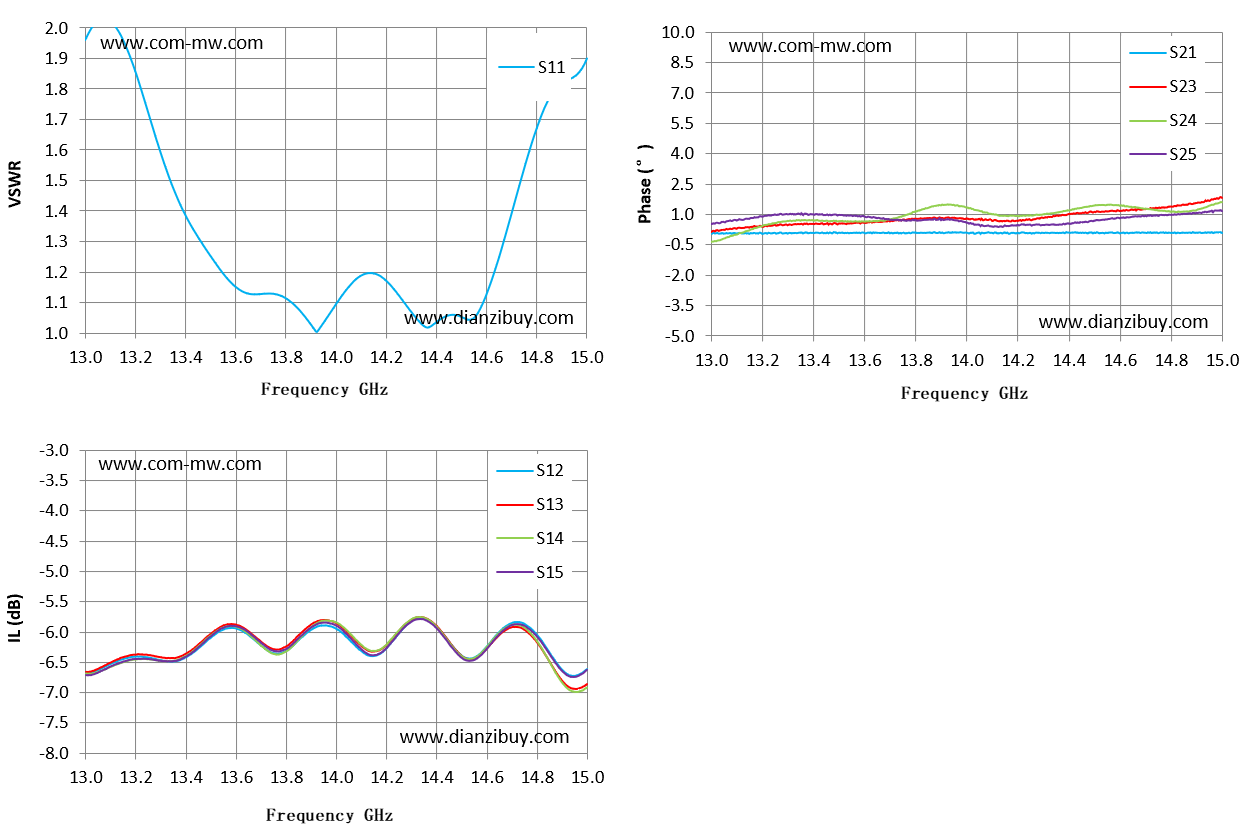

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
