产品
负载
工作频率DC~8GHz, 功率容量30W, 阻抗50Ω, SMA-K
- DR8-30-0-8000-998
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8 | GHz |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 30W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 频率 GHz | S11 驻波 | --- |
|---|---|---|
| 0.1 | 1.07 | |
| 0.57 | 1.07 | |
| 1.14 | 1.09 | |
| 1.71 | 1.09 | |
| 2.29 | 1.09 | |
| 2.86 | 1.1 | |
| 3.43 | 1.09 | |
| 4 | 1.06 | |
| 4.57 | 1.03 | |
| 5.14 | 1.02 | |
| 5.71 | 1.06 | |
| 6.29 | 1.13 | |
| 6.86 | 1.15 | |
| 7.43 | 1.13 | |
| 8 | 1.08 |

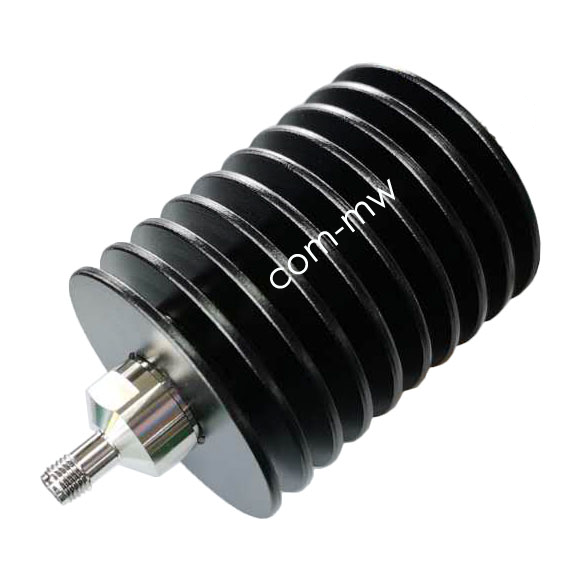

参考实物图

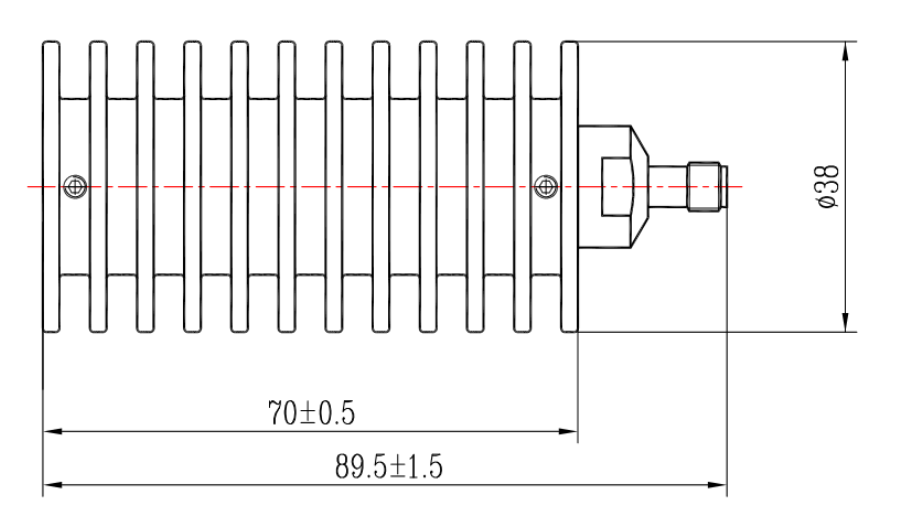

外形结构图（mm）

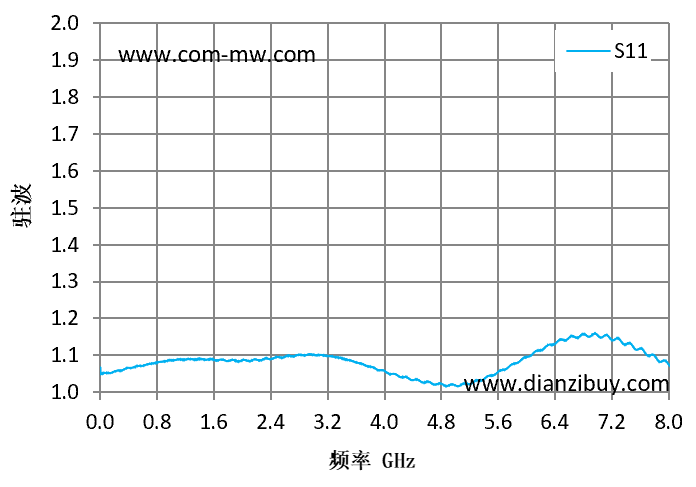

典型测试曲线图
