滤波器
阻带频率26.5~29.5GHz, ≥45dB, 通带频率DC~24GHz, 31~40GHz, 2.92
- ZBSF6-M26.5-29.5G-5572
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 26.5 | ~ | 29.5 | GHz | |
| 阻带抑制 | ≥ | 45 | dB | ||
| 通带频率 | DC | ~ | 24 | GHz | |
| 通带频率 | 31 | ~ | 40 | GHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 2 |
其它参数
| 接口形式 | 2.92-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| 频率 GHz | S12 损耗 dB | S11 驻波 |
| 22 | -0.99 | 1.22 |
| 22.8 | -1.22 | 1.57 |
| 23.6 | -1.41 | 1.62 |
| 24.4 | -1.82 | 1.88 |
| 25.2 | -12.36 | 48.34 |
| 26 | -37.82 | 62.55 |
| 26.8 | -60.43 | 232.56 |
| 27.6 | -57.48 | 156.87 |
| 28.4 | -51.33 | 215.64 |
| 29.2 | -58.71 | 310.24 |
| 30 | -33.21 | 102.14 |
| 30.8 | -1.99 | 1.84 |
| 31.6 | -1.88 | 1.65 |
| 32.4 | -1.65 | 1.45 |
| 33.2 | -1.44 | 1.32 |

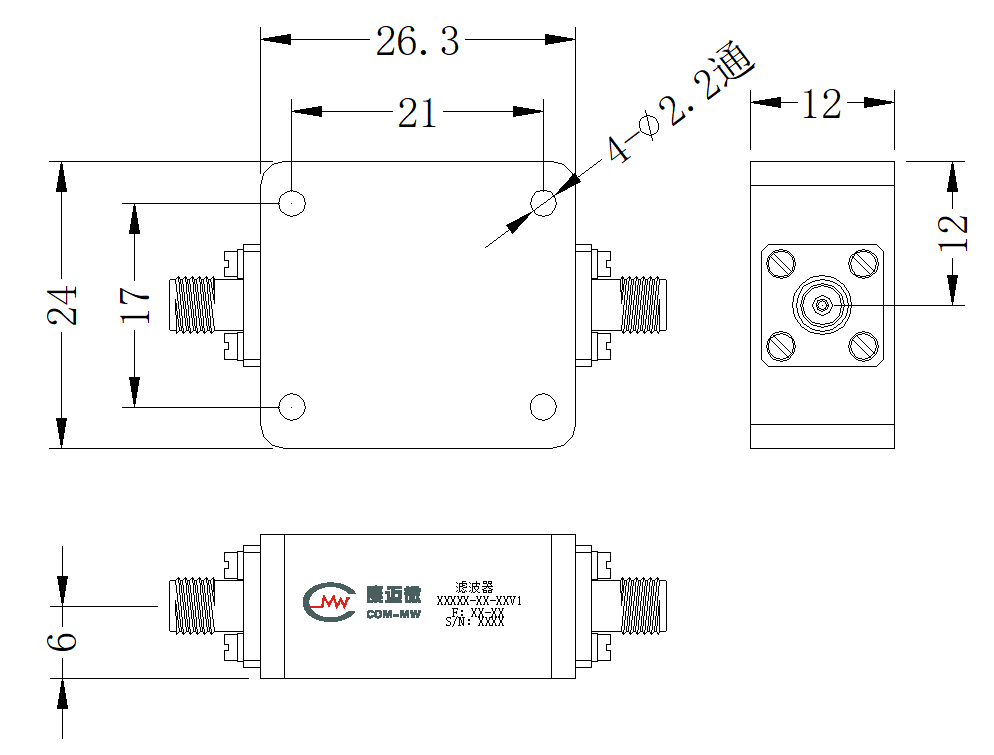

外形结构图（mm）

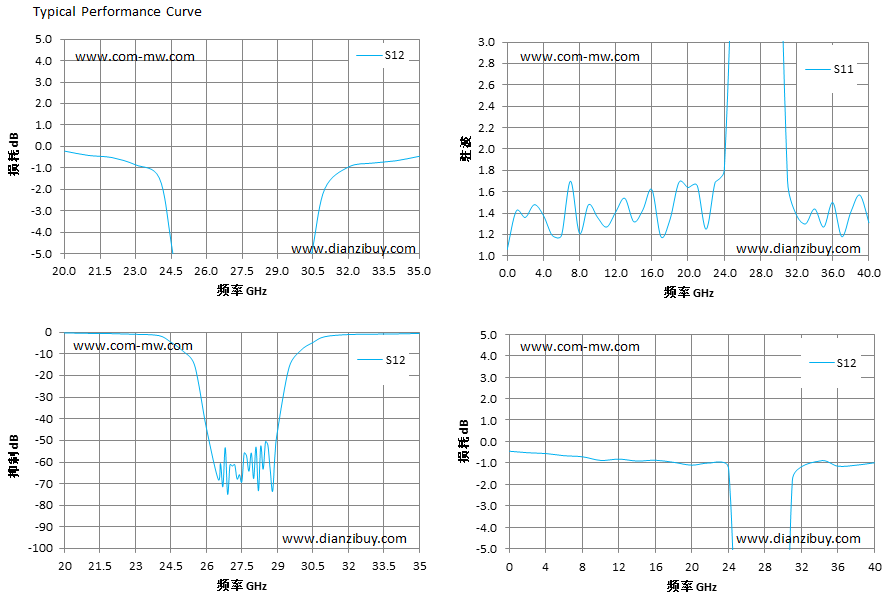

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
